Chapitre 2 INSTALLATION ET BRANCHEMENT DE L'UNITÉ MOTRICE
Installation de l'unité motrice
INSTALLATION ET BRANCHEMENT DE L'UNITÉ MOTRICE

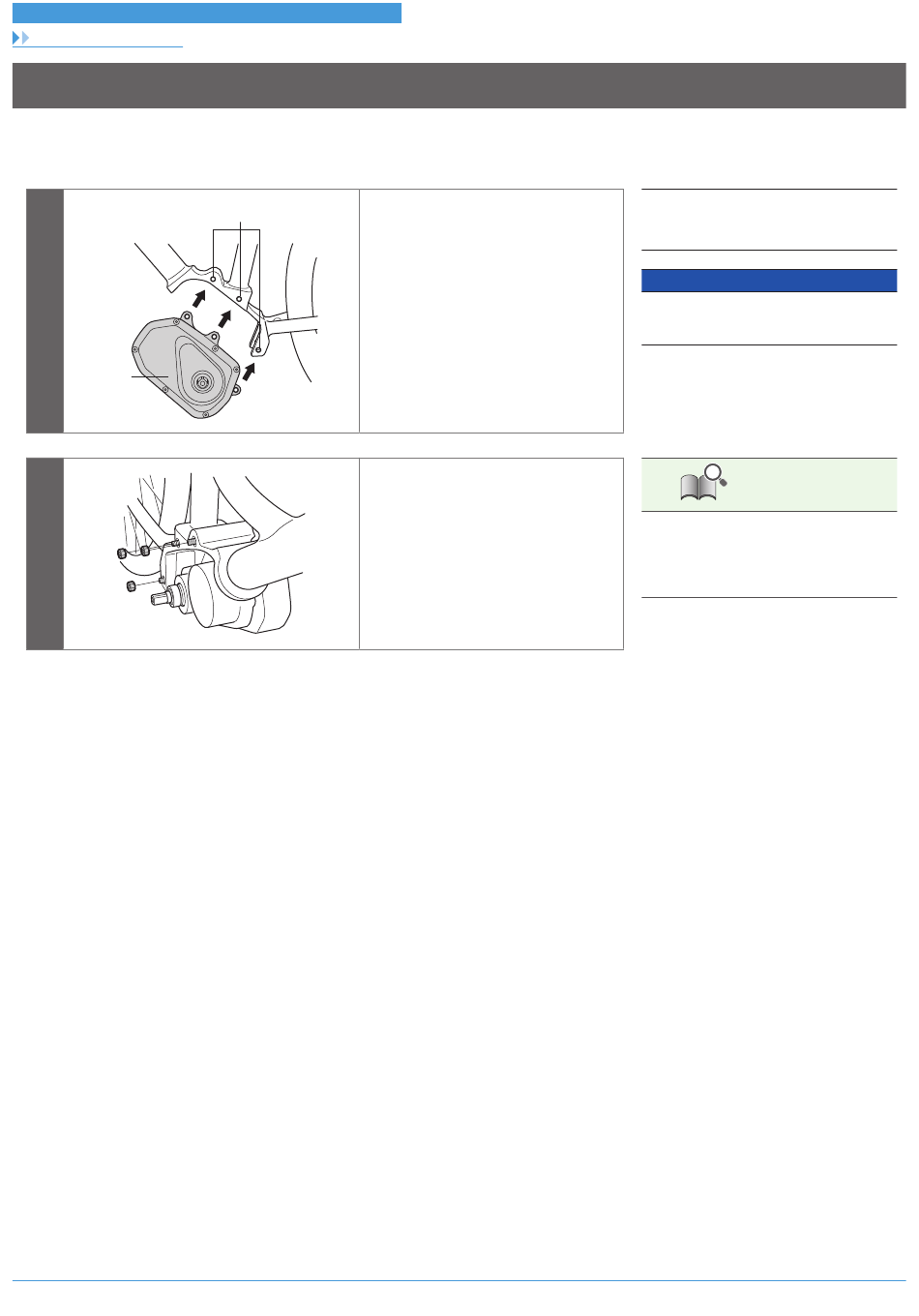

„ Installation de l'unité motrice
1
(A)
2
Alignez les trois orifices de fixation (B)
(B)
de l'unité motrice (A) avec ceux du cadre.
Insérez les boulons M8, fixez les écrous
en partant du côté opposé et serrez-les
au couple prescrit.
2-2
(A)
Unité motrice
(B)
Orifices de fixation
REMARQUE
Veillez à ne pas pincer les câbles avec le cadre
ou le boîtier d'unité motrice.
INFOS TECHNIQUES
Les boulons et écrous ne sont pas fournis avec
les produits Shimano. Utilisez ceux fournis par
le fabricant. Pour plus d'informations sur les
couples de serrage, contactez le fabricant.
