Chapitre 1 INSTALLATION

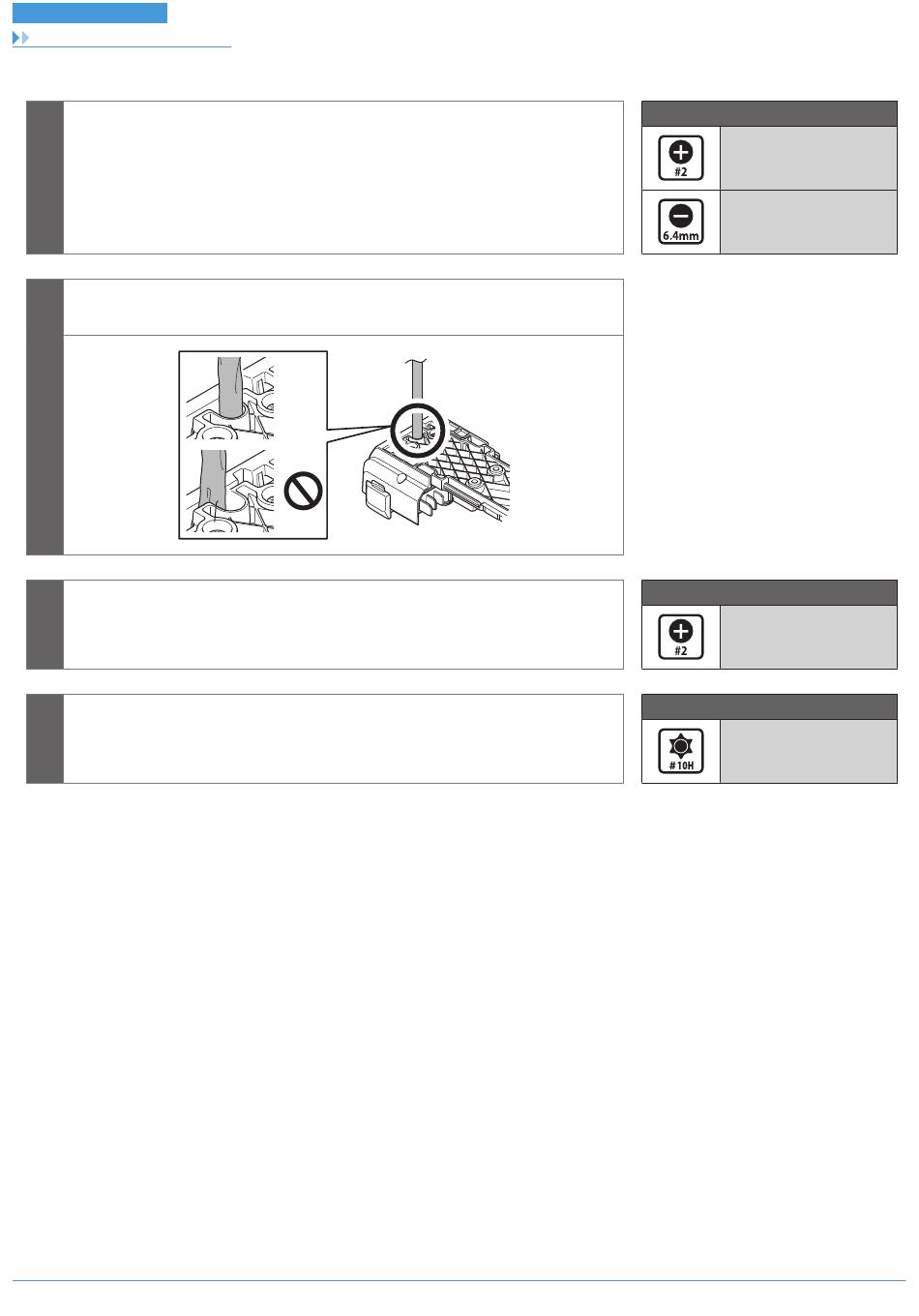

Installation de la fixation de la batterie
<Pour le BM-E6000>
Fixez l'unité de clé (G) sur le boîtier inférieur du support (A) en serrant les boulons M4 (B) et
(C).
1
Alignez la fiche (F) et le rail de fixation de la batterie (H) (dans cet ordre), avec le boîtier
inférieur du support (A).
2
Fixez le boîtier inférieur du support (A) et le rail de fixation de la batterie (H) à l'aide du
3
boulon M4 (I).
Assemblez le boîtier supérieur du support (D) avec le boîtier inférieur du support (A) à l'aide
4
des 2 boulons (E).
1-11
Couple de serrage
(B) 1,6-1,8 Nm
(C) 1,6-1,8 Nm
Couple de serrage
1,6-1,8 Nm
Couple de serrage
1,1-1,3 Nm
