Installation Du Capteur De Vitesse - Shimano Steps E6000 Serie Manuel Du Revendeur

Chapitre 1 INSTALLATION

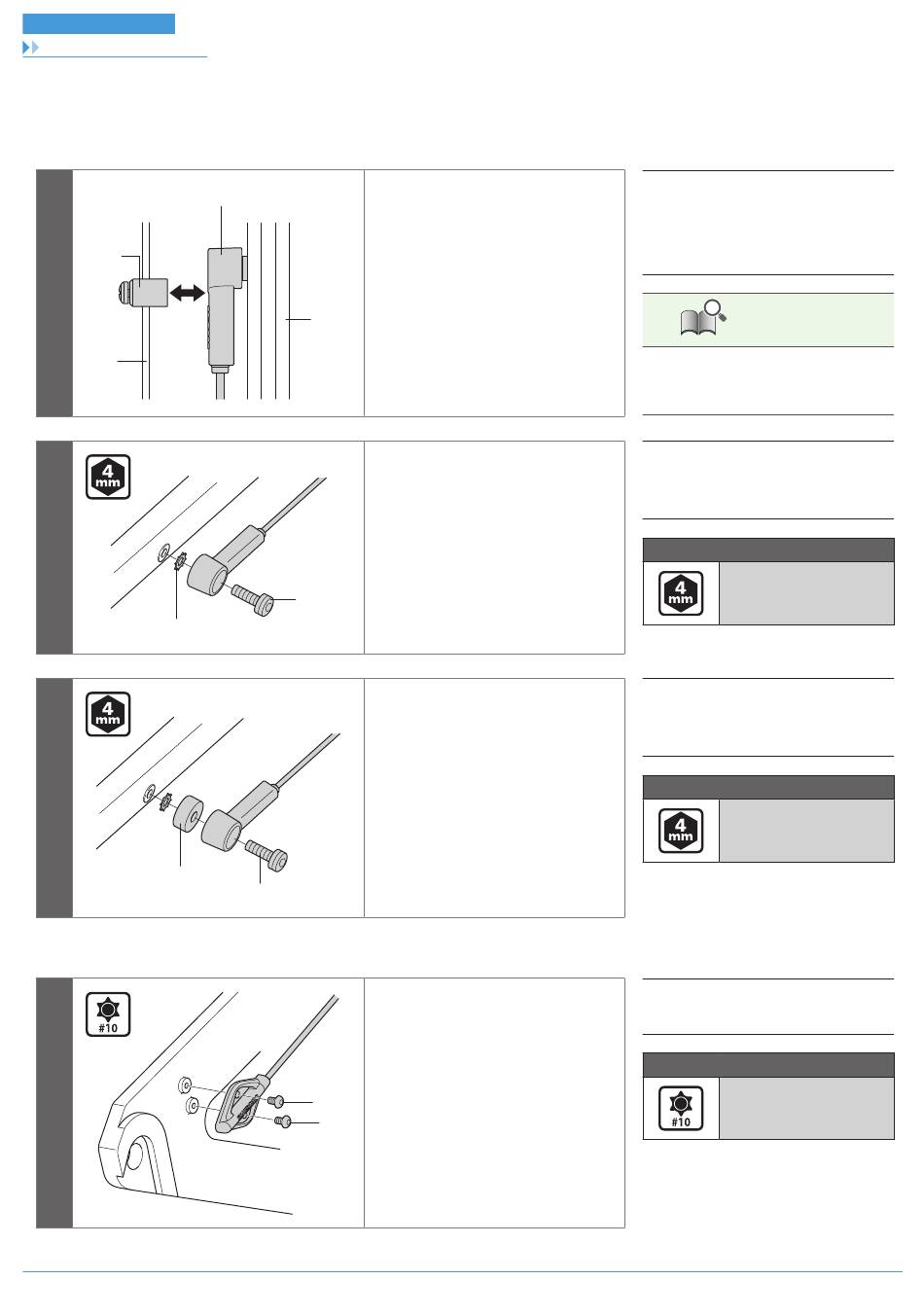

Installation du capteur de vitesse

„ Installation du capteur de vitesse
SM-DUE10
(B)
1
(a)
(C)
2
(E)
3
(G)
SM-DUE11
Avant d'installer le capteur de vitesse
(A)
(A), vérifiez si le jeu (a) entre le capteur
de vitesse et l'unité aimantée (B) est
compris entre 3 et 17 mm.
(D)
Si le jeu est compris dans la plage
indiquée, placez une rondelle dentée (E)
entre le capteur de vitesse et la base de
selle, puis fixez le boulon de fixation du
capteur de vitesse (F).
(F)
Si le jeu dépasse 17 mm, utilisez une cale
(G) pour le régler. Fixez le capteur de
vitesse à l'aide du boulon de fixation du
capteur de vitesse (H).
(H)
Installez le capteur de vitesse à l'aide des
2 vis de fixation du capteur de vitesse.
(A)
(A)
1-30
(A)
Capteur de vitesse
(B)
Unité aimantée
(C)
Rayon
(D)
Base de selle
INFOS TECHNIQUES
Lorsque vous vérifiez si le jeu ne dépasse pas
17 mm, tenez compte du voile de la roue, de
la distorsion du cadre, etc.
(E)
Rondelle dentée
(F)
Boulon de fixation du capteur de
vitesse (16 mm)
Couple de serrage
1,5-2 Nm
(G)
Cale
(H)
Boulon de fixation du capteur de
vitesse (22 mm)
Couple de serrage
1,5-2 Nm
(A)
Vis de fixation du capteur de
vitesse
Couple de serrage
0,6 Nm
