Shimano Steps E6000 Serie Manuel Du Revendeur page 27

Chapitre 1 INSTALLATION

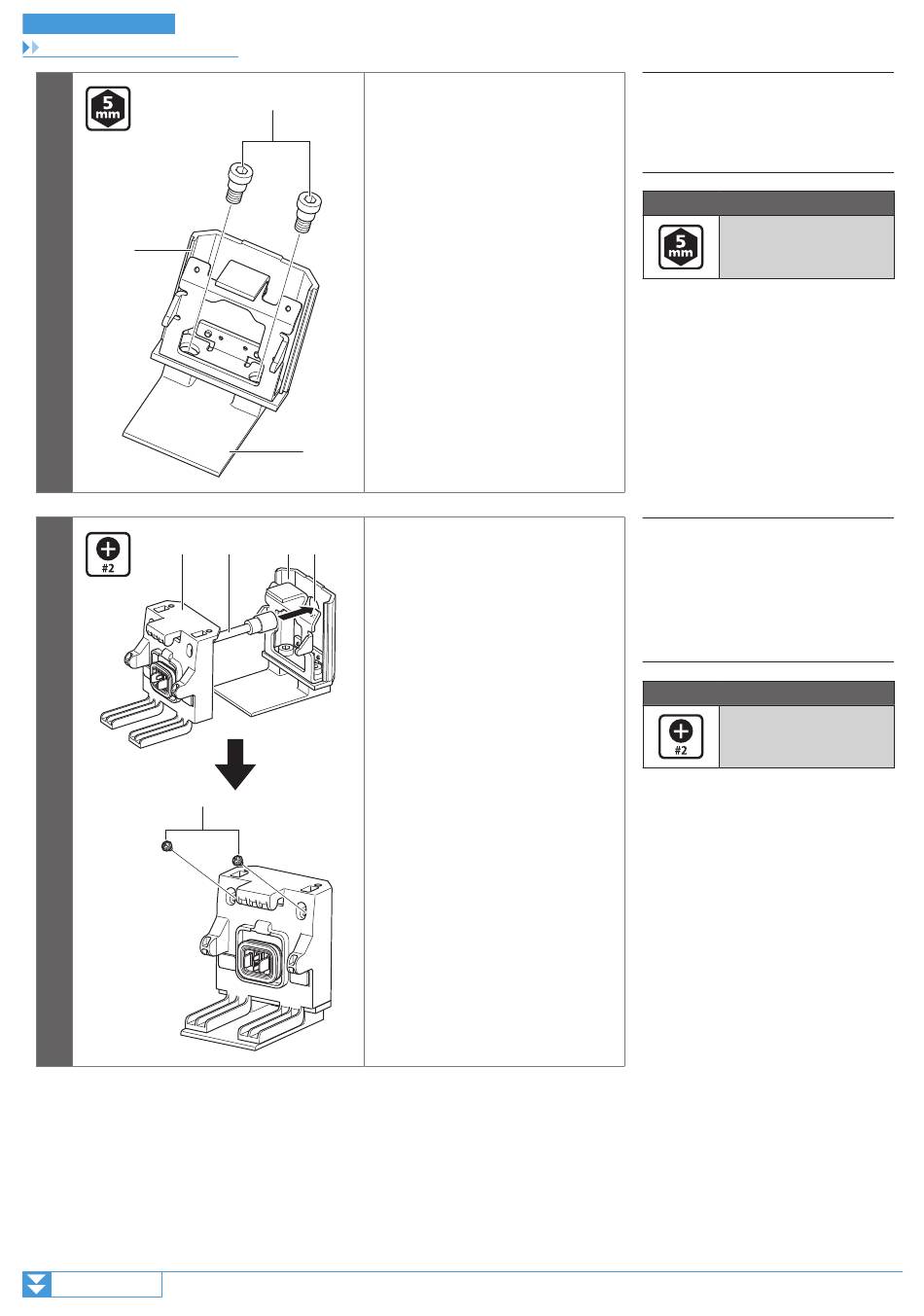

Installation de la fixation de la batterie
(F)
2
(H)
3
(L)
Suite page suivante
Fixez le boîtier inférieur du support (F)
(E)
au cadre en serrant les boulons de
fixation du support (M8) (E).
(G)
Faites passer le cordon d'alimentation (I)
(I) (J) (K)
par l'orifice de passage de câble (K) dans
le boîtier inférieur du support (J), puis
serrez sur le boîtier supérieur du support
(H) à l'aide des boulons de fixation du
boîtier supérieur du support (M3) (L).
1-20
(E)
Boulon de fixation du support
(M8)
(F)
Boîtier inférieur du support
(G)
Cadre
Couple de serrage
10 Nm
(H)
Boîtier supérieur du support
(I)
Cordon d'alimentation
(J)
Boîtier inférieur du support
(K)
Orifice de passage de câble
(L)
Boulon de fixation du boîtier
supérieur du support (M3)
Couple de serrage
0,6 Nm
