Chapitre 2 INSTALLATION ET BRANCHEMENT DE L'UNITÉ MOTRICE

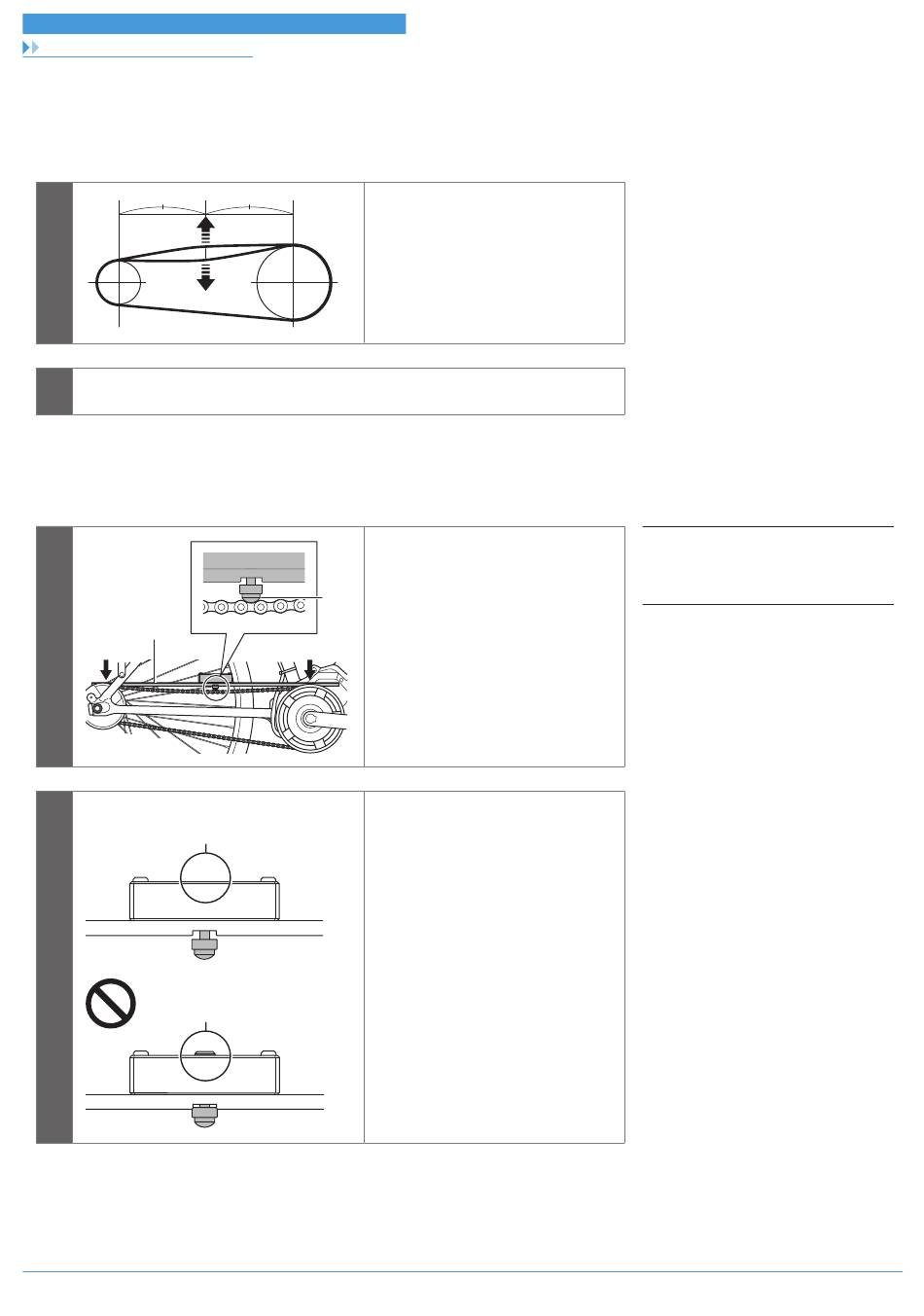

Mesure et réglage de la tension de chaîne
„ Mesure et réglage de la tension de chaîne
Lorsque vous utilisez un moyeu à vitesses intégrées, il est nécessaire de régler la tension de chaîne.
Mesurez et réglez manuellement la tension de la chaîne.
1
2
Procédez au réglage de sorte qu'il y ait un jeu de 15 mm au moins dans la chaîne.
Mesurez et réglez la tension de la chaîne à l'aide de l'outil de mesure de la tension de chaîne (TL-DUE60).
Mettez la chaîne en place, puis appliquez une pression depuis le haut ou le bas de la chaîne avec l'outil de mesure de tension de chaîne.
Lorsque vous mesurez et réglez la tension de la chaîne depuis le haut de la chaîne :
(A)
1
Saillie ne dépassant pas le
cadre de l'outil
2
Saillie dépassant le cadre de
l'outil
Mettez la chaîne en place et tirez-la vers
le haut et vers le bas avec une force
d'environ 10 N (1 kg).
Placez l'outil de mesure de la tension de
chaîne (A) contre le haut de la chaîne et
appuyez dessus jusqu'à ce qu'elle entre
(B)
en contact avec le plateau avant et le
pignon arrière.
Réglez la tension de la chaîne de sorte
que la saillie (B) ne sorte pas du tout du
cadre de l'outil de mesure de la tension
de chaîne.
2-13
(A)
Outil de mesure de tension de
chaîne (TL-DUE60)
(B)
Saillie
