Chapitre 2 INSTALLATION ET BRANCHEMENT DE L'UNITÉ MOTRICE

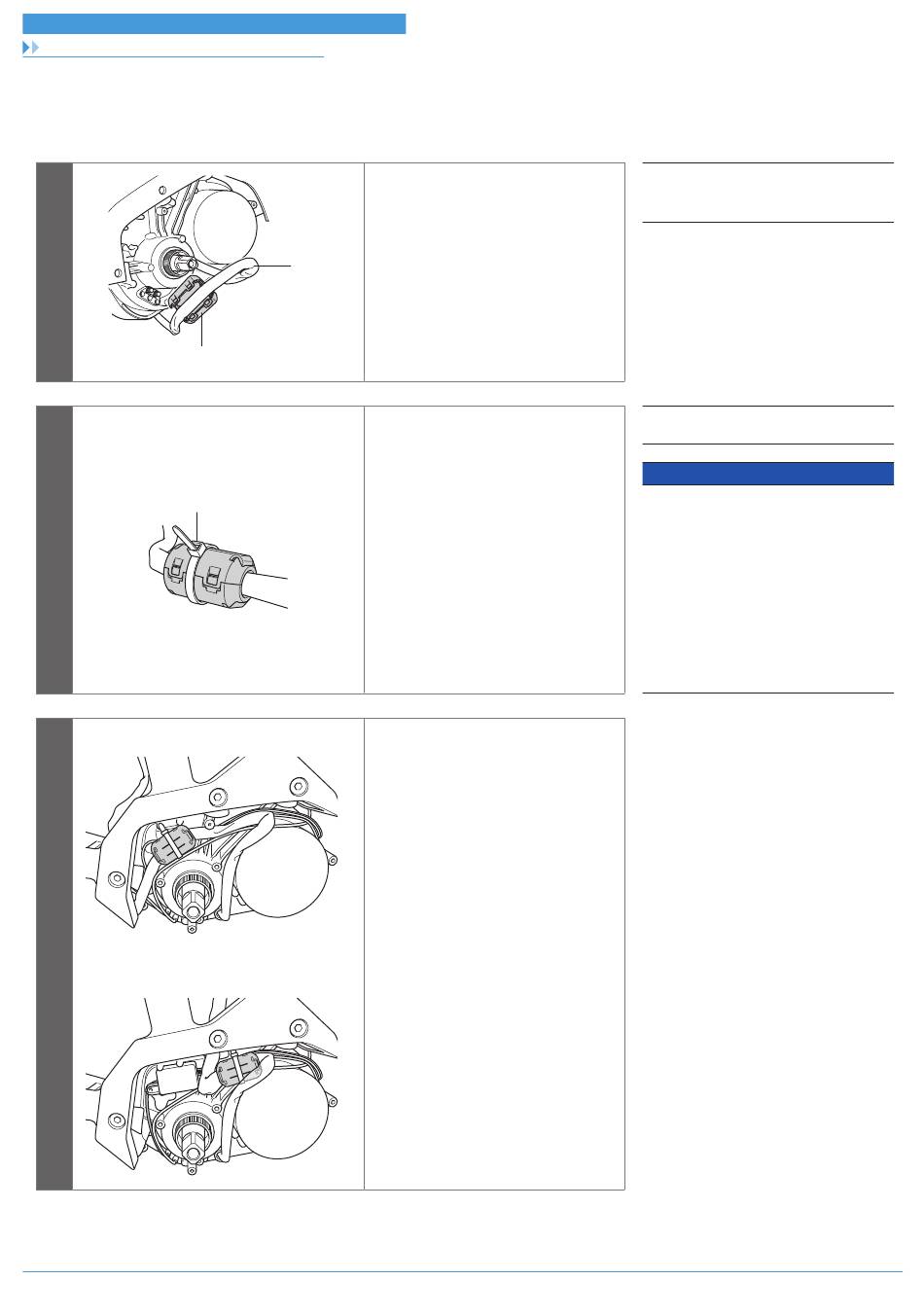

Installation du noyau de ferrite (DU-E6001/E6010/E6050)

„ Installation du noyau de ferrite (DU-E6001/E6010/E6050)
Si un noyau de ferrite est fourni avec l'unité ou la fi xation de la batterie, installez-le en suivant la procédure décrite ci-dessous.
En fonction des spécifi cations, un noyau de ferrite peut ne pas être fourni avec l'unité motrice. L'installation n'est donc pas nécessaire.
1
(A)
(C)
2
<SM-BME60>
3
<SM-BME61>
Installez le noyau de ferrite (A) sur le
cordon d'alimentation (B).
(B)
Assurez-vous que le cordon
d'alimentation n'est pas pincé et fi xez
fermement le noyau de ferrite.
Ensuite, fi xez le noyau de ferrite à l'aide
de l'attache mono-usage (C).
Positionnez le noyau de ferrite de sorte
que le cordon d'alimentation s'intègre
dans l'unité motrice.
2-5
(A)
Noyau de ferrite
(B)
Cordon d'alimentation
(C)
Attache mono-usage
REMARQUE
•
Vérifi ez si les languettes du noyau de
ferrite sont fermement fi xées.
•
Ne coupez pas la partie en excès de
l'attache mono-usage. La surface coupée
de cette attache risque de rayer le câble ou
le boîtier.
•
Ne faites pas tomber le noyau de ferrite et
ne le soumettez pas à des chocs. Si le noyau
de ferrite est soumis à des chocs, il risque
de se casser ou de se fi ssurer et sera alors
inutilisable.
