Chapitre 1 INSTALLATION
Installation de la fixation de la batterie
Installation/retrait de la batterie sur les cadres de conception à installation/retrait par le dessous
8
(X)
(W)
Suite page suivante
(z)

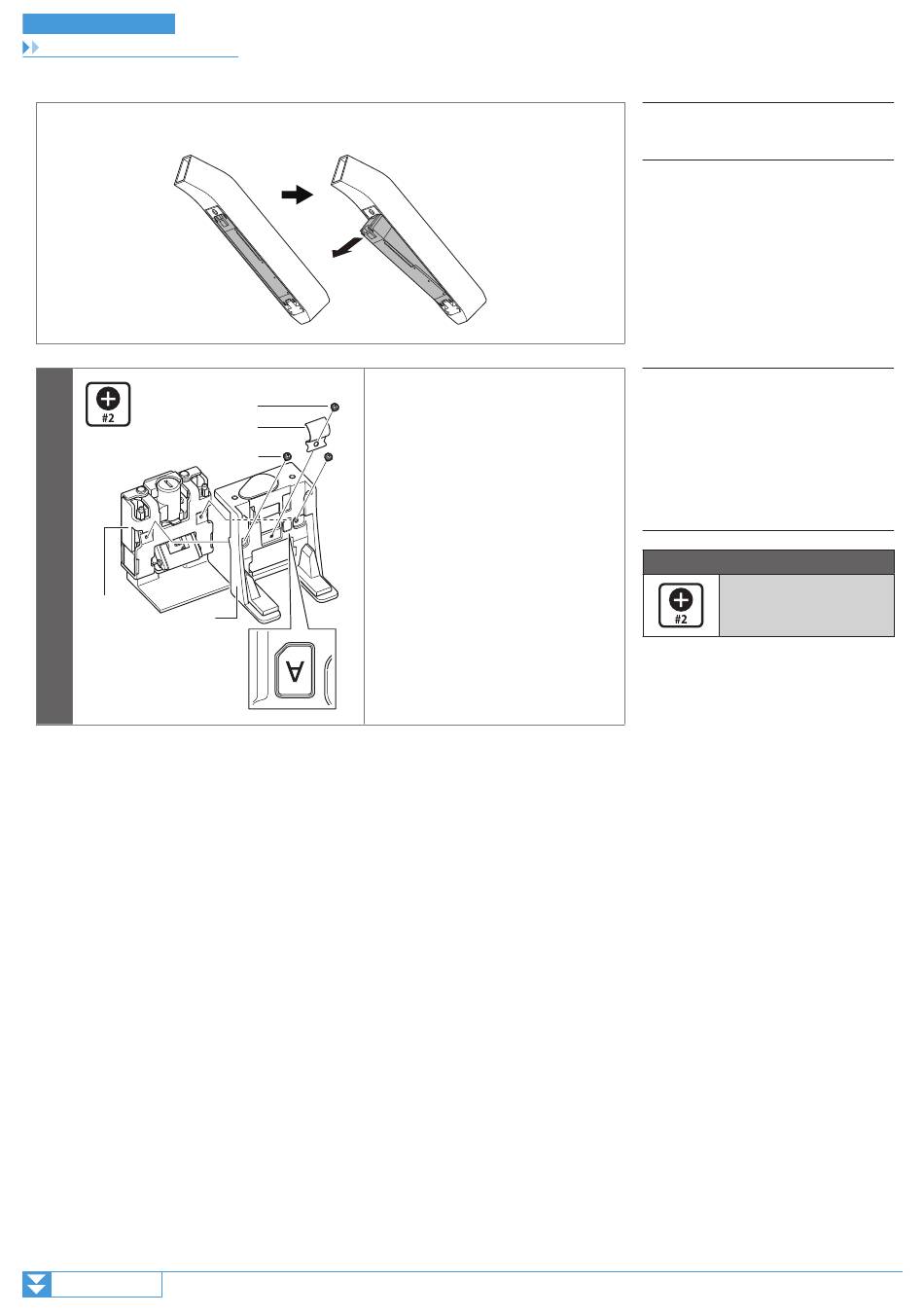

Utilisez le cache de l'unité de clé A (W)
avec le repère A et veillez à fixer le
(AA)
ressort de plaque (Z).
(Z)
(Y)
Fixez le cache de l'unité de clé A (W) à
l'unité de clé (X).
Fixez l'unité de clé (X) en place à l'aide
des boulons de fixation de l'unité de clé
(M3) (Y).
Fixez le ressort de plaque (Z) en place en
serrant le boulon de fixation du ressort
de plaque (AA).
1-23
(z)
Cadre de conception à
installation/retrait par le dessous
(W)
Cache de l'unité de clé A
(X)
Unité de clé
(Y)
Boulon de fixation du cache de
l'unité de clé (M3)
(Z)
Ressort de plaque
(AA)
Boulon de fixation du ressort de
plaque
Couple de serrage
(Y), (AA) 0,6 Nm
