Chapitre 1 INSTALLATION

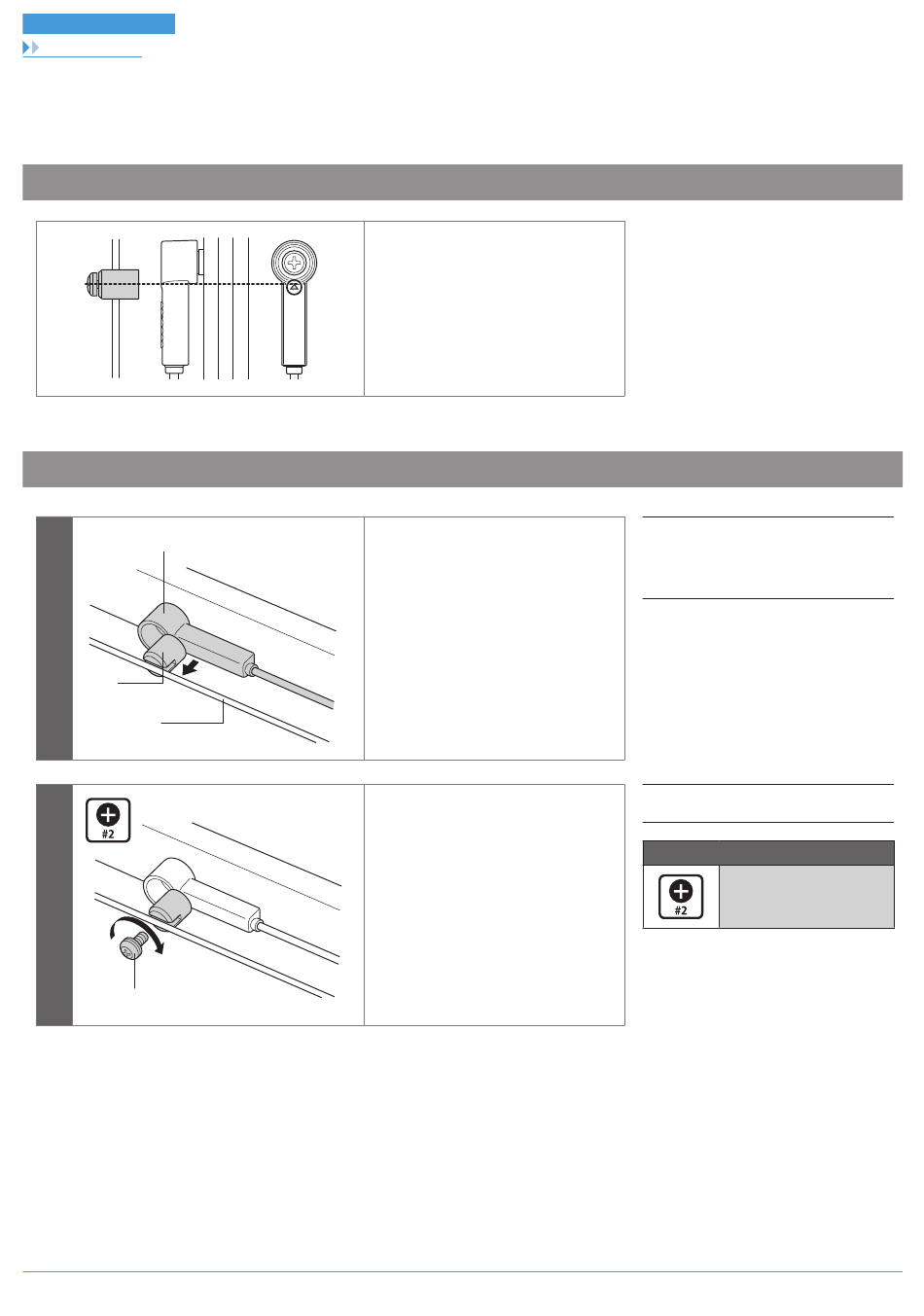

Fixation de l'aimant
Fixation de l'aimant
SM-DUE10
Position de fixation de l'aimant
Comment fixer l'aimant
(A)
1
(B)
(C)
2
(D)
Fixez l'aimant de sorte que son centre
soit aligné sur le sommet du symbole en
forme de triangle.
Alignez le capteur de vitesse (A) et
l'unité aimantée (B) comme indiqué dans
l'illustration
Serrez la vis de fixation (D) à l'aide d'un
tournevis.
1-31
(A)
Capteur de vitesse
(B)
Unité aimantée
(C)
Rayon
(D)
Vis de fixation
Couple de serrage
1,5-2 Nm
