4.6 Raccordement sur un conduit des fumées
pour une dépression (mode de fonctionnement
dépendant de l'air ambiant)
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
En cas de surpression dans la partie verticale
du conduit des fumées, il peut y avoir un
afflux de fumées dans un appareil hors fonc-
tionnement. Les appareils ne sont ni adaptés,
ni contrôlés pour ce mode de fonctionne-
ment.
>
Vérifiez le bon fonctionnement du conduit
des fumées vertical selon la norme EN
13384 au moyen de la température et du
débit massique des fumées d'évacuation
indiqués dans la notice d'installation de
l'appareil.
i
Respectez les longueurs de tube maximales,
voir chapitre 3.2.
4.6.1

Contenu de la livraison

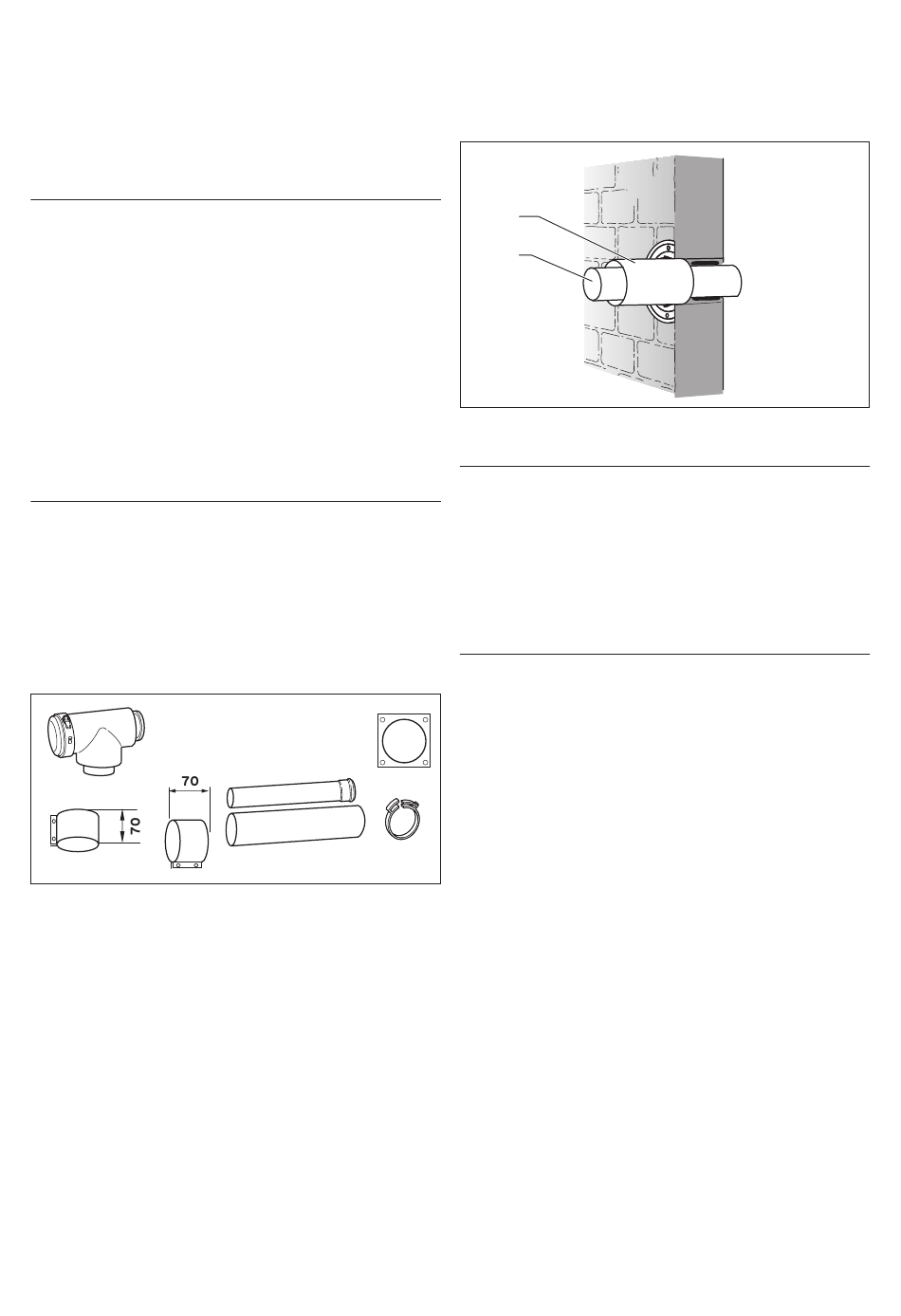

Fig. 4.18 Contenu de la livraison
Réf. Vaillant 303 208
Le kit comprend :
– Pièce en T d'inspection
– 2 colliers x 70 mm
– Conduit d'air
– Conduit des fumées
– Collier de fixation
– Rosace
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01

4.6.2 Montage du raccordement

1
2
Fig. 4.19 Montage du raccordement
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints du conduit des fumées.
>
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
i
Respectez la hauteur de raccordement de
l'appareil
(avec élément de raccord de l'appareil et
pièce en T d'inspection).
>
Percez une ouverture pour un conduit des fumées de
80 mm dans la partie verticale du conduit des fumées.
>
Réduisez le conduit d'air/des fumées conformément
à la figure 4.19.
i
En réduisant la longueur du conduit d'air,
veillez à ce que l'extrémité munie de l'écar-
teur ne soit pas séparée.
i
En réduisant la longueur du conduit des
fumées, veillez à détacher le manchon afin
que le conduit de fumée s'insère bien dans
l'ouverture du mur.
>
Installez le conduit des fumées (2) dans le mur et
fermez-le de manière adaptée aux matériaux de
construction.
>
Faites glisser le conduit d'air (1) par dessus le conduit
des fumées jusqu'au mur. Le centrage du conduit des
fumées dans le conduit d'air est assuré par le dispositif
de blocage dans le conduit d'air, la rosace et le collier.
>
Montez la rosace.
Montage 4
29
