min.
180
▶

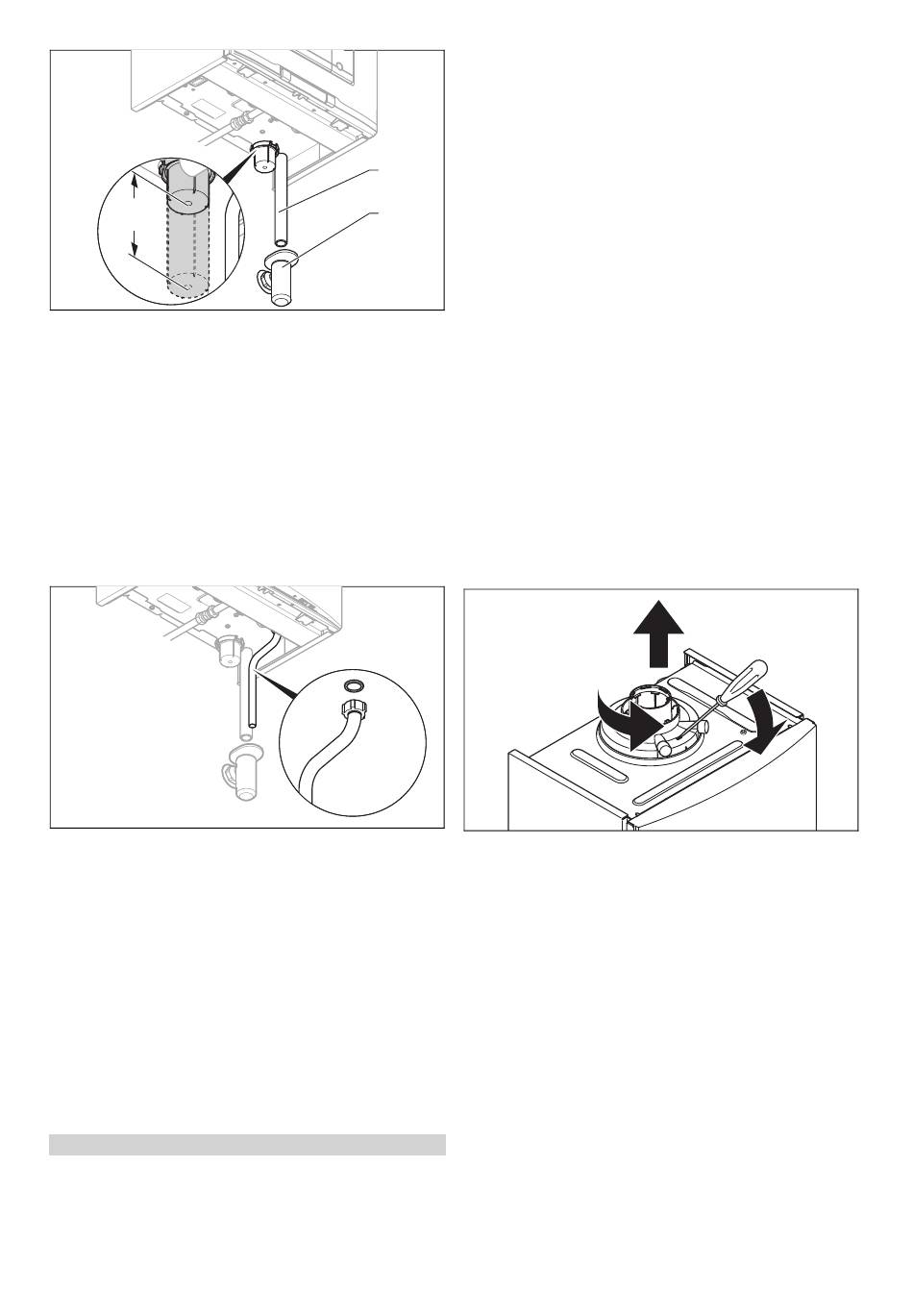

Utilisez uniquement des tuyaux en matériau résistant aux
acides (par ex. plastique) pour l'évacuation des conden-
sats.
▶
Laissez un dégagement de montage d'au moins 180 mm
sous le siphon de condensats.
▶
Suspendez la conduite d'évacuation des condensats (1)
au-dessus de l'entonnoir d'évacuation préinstallé (2).
5.8
Montage du tube d'évacuation sur la
soupape de sécurité
1.
Placez le tube d'évacuation de la soupape de sécurité
de sorte qu'il ne gêne pas le retrait et la mise en place
de la partie inférieure du siphon.
2.
Montez le tube d'évacuation comme illustré (sans le
couper !).
3.
Veillez à ce que l'extrémité du tube soit bien visible.
4.
Faites en sorte que personne ne puisse être blessé
ni aucun composant électrique endommagé en cas
d'écoulement d'eau ou d'échappement de vapeur.
5.9
Installation de l'évacuation des gaz de
combustion
5.9.1
Montage et raccordement du conduit du
système ventouse
1.
Pour connaître les conduits du système ventouse com-
patibles, reportez-vous à la notice de montage de la fu-
misterie.
Condition: Installation dans une pièce humide
▶
Il est impératif de raccorder le produit à une installation
du système ventouse indépendante de l'air ambiant.
L'air de combustion ne doit pas être prélevé à l'empla-
cement d'installation.
0020244979_02 ecoTEC pro Notice d'installation et de maintenance
2.
Montez le conduit du système ventouse comme indiqué
dans la notice de montage.
5.9.2
Changement de la pièce de raccordement
pour conduit du système ventouse si
nécessaire
1
1.
Si nécessaire, remplacez la pièce de raccordement
pour conduit du système ventouse. Pour savoir quel est
l'équipement standard du modèle, reportez-vous aux
2
caractéristiques techniques.
2.
Démontez la pièce de raccordement montée d'usine
pour le conduit du système ventouse. (→ page 13)
Alternative 1:
3.
▶
Montez la pièce de raccordement pour conduit du
système ventouse ⌀ 80/125 mm si nécessaire.
(→ page 13)
3.
Alternative 2:
▶
Montez la pièce de raccordement avec décalage
pour conduit du système ventouse ⌀ 60/100 mm si
nécessaire. (→ page 14)
Alternative :
4.
▶
Montez la pièce de raccordement pour ventouse
séparée ⌀ 80/80 mm si nécessaire. (→ page 14)
5.9.2.1 Démontage de la pièce de raccordement
pour conduit du système ventouse
1.
Insérez un tournevis dans l'interstice entre les man-
chons de mesure.
2.
Enfoncez le tournevis avec précaution (1.).
3.
Faites tourner la pièce de raccordement dans le sens
antihoraire jusqu'en butée (2.) et retirez-la par le haut
(3.).
5.9.2.2 Montage de la pièce de raccordement pour
conduit du système ventouse ⌀ 80/125 mm
1.
Démontez la pièce de raccordement montée d'usine
pour le conduit du système ventouse. (→ page 13)
2.
Mettez l'autre pièce de raccordement en place. Faites
bien attention aux ergots.
3.
Faites tourner la pièce de raccordement dans le sens
horaire pour qu'elle s'enclenche.
Installation 5
3.
2.
1.
13
