4 Montage
Montage de l'élément d'aspiration d'air

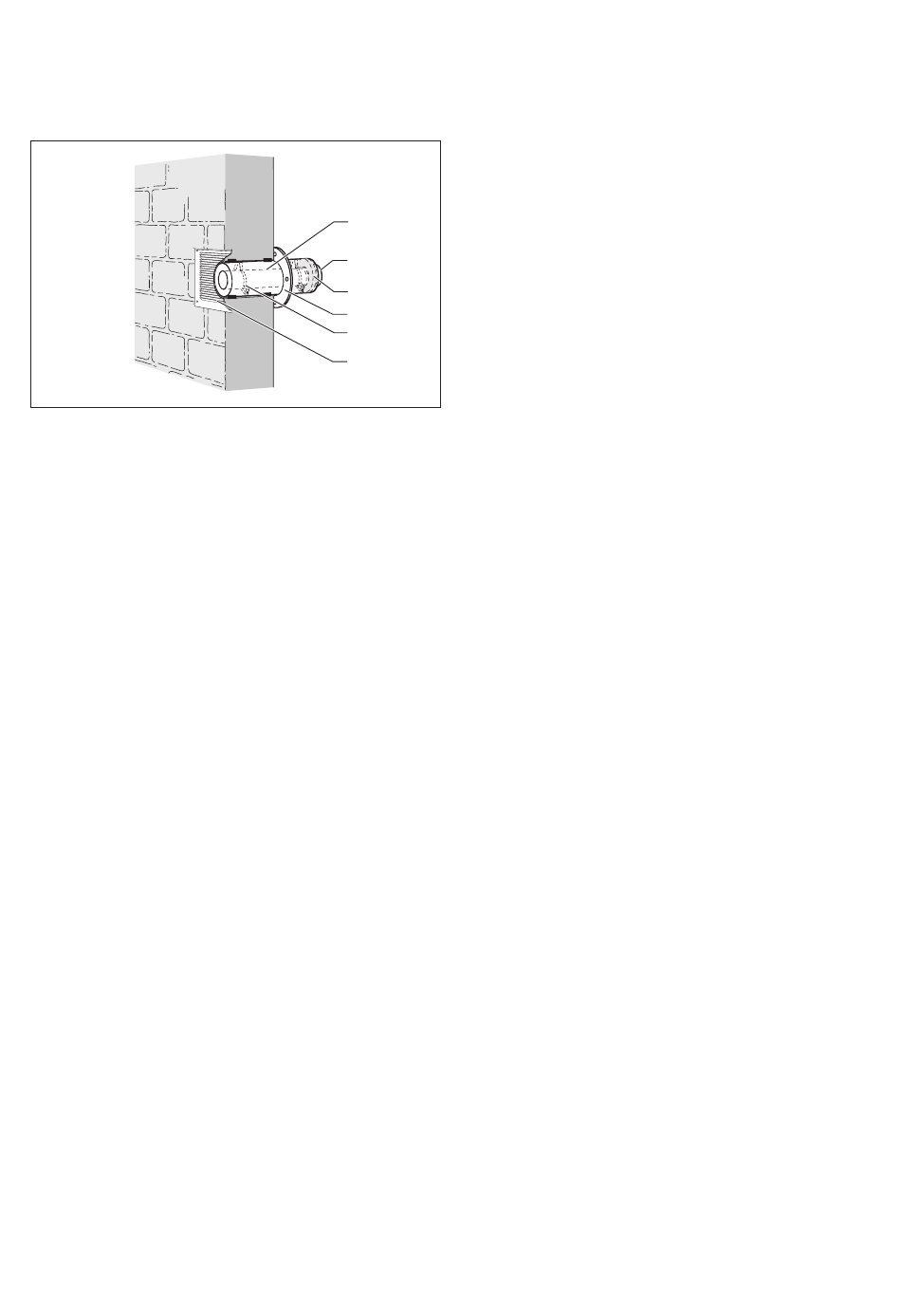

Fig 4.34 Montage de l'élément d'aspiration d'air
>
Sélectionnez une position appropriée pour l'élément
d'aspiration d'air (1) dans le mur extérieur.
>
Percez-y un trou d'un diamètre d'au moins 130 mm.
>
Installez la pièce d'aspiration d'air (1) dans le trou de
perçage de façon à ce que le manchon des fumées
(2) soit orienté vers l'intérieur et le conduit concen-
trique débouche au ras du mur extérieur.
>
Fermez la pièce entre le mur et l'élément d'aspiration
d'air, avec du mortier par ex.
>
Chevillez la grille d'arrivée d'air (6) sur le mur exté-
rieur de façon à ce que les lamelles soient orientées
en biais vers le bas et que l'eau ne puisse pas
pénétrer.
>
Montez la rosace (4).
i
Réinstallez le joint (3) et le deuxième écar-
teur (5) dans la fente annulaire si vous avez
raccourci la pièce d'aspiration d'air.
38
1
2
3
4
5
6
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
