Vaillant ecoVIT exclusiv Notice De Montage page 12

3 Planification de l'installation d'évacuation d'air/des fumées
Éléments

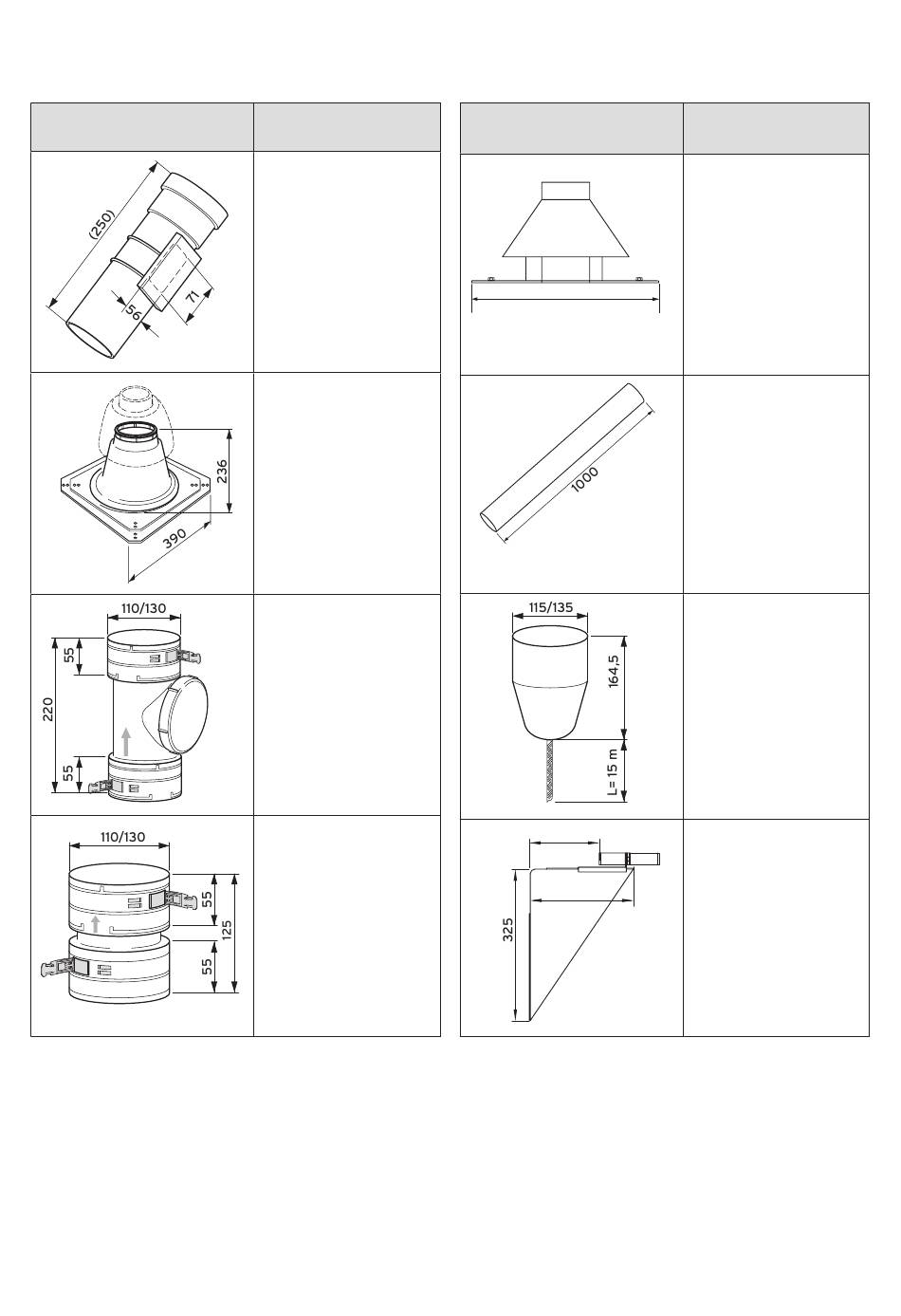

Tabl. 3.4 Éléments (suite)
12
Description
Rallonge, conduit des
fumées Ø 80 (PP)
0,25 m, avec trappe d'ins-
pection, Réf. 303 256
Chapeau de cheminée (PP)
Réf. 303 963
Jeu 2 : Élément de net-
toyage (PP) DN 80
(pièce en T) pour
conduit de fumée
flexible
Réf. 303 511
Jeu 2 : Élément de net-
toyage (PP) DN 100
(pièce en T) pour
conduit de fumée
flexible
Réf. 303 517
Jeu 3 : Élément de raccord
(PP) DN 80, 0,13 m
pour conduit des
fumées flexible
Réf. 303 512
Jeu 3 : Élément de raccord
(PP) DN 100, 0,13 m
pour conduit des
fumées flexible
Réf. 303 518
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
Éléments
330
150
220
Tabl. 3.4 Éléments (suite)
Description
Chapeau de cheminée inox
DN
80
Réf. 00 2002 1007
Supplément nécessaire :
Conduit 1 m en inox DN 80
Réf. 00 2002 5741
Conduit en inox DN 80
Réf. 00 2002 5741
Jeu 4 : Aide au montage
pour conduit flexi-
ble d'évacuation
des fumées DN 80
Réf. 303 513
Jeu 4 : Aide au montage
pour conduit flexi-
ble d'évacuation
des fumées DN 100
Réf. 303 519
Console du mur extérieur
réglable entre 50 et
300 mm, inox
Réf. 0020042749
