Planification de l'installation d'évacuation d'air/des fumées 3
Éléments
15˚
30˚

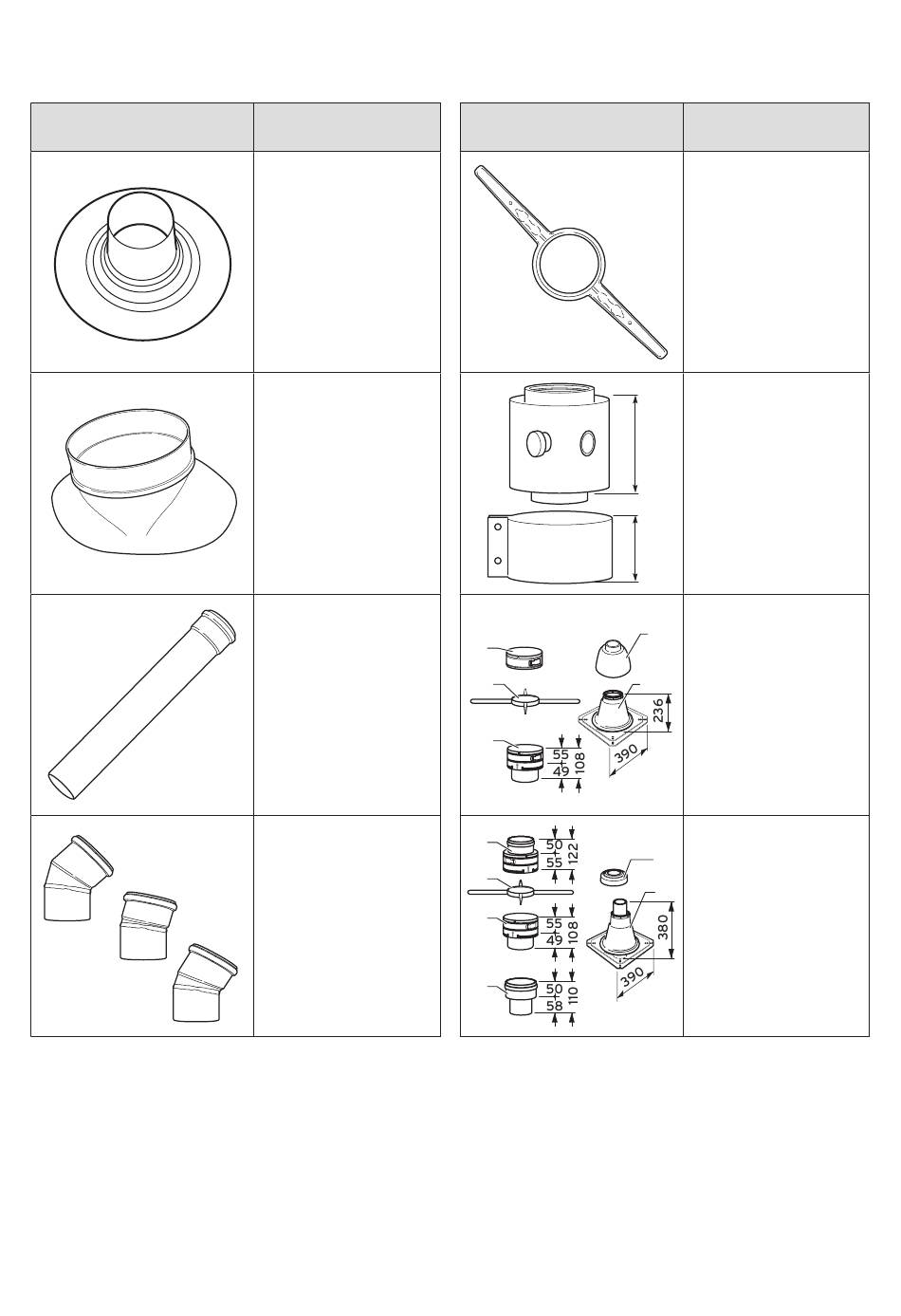

Tabl. 3.4 Éléments (suite)
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
Description
Solin étanchéité pour toit
plat
Réf. 009 056
Adaptateur pour système
Klöber
Réf. 009 058 (noir)
Réf. 009 080 (rouge)
Rallonge, conduit des
fumées Ø 80 (PP)
0,5 m : Réf. 303 252
1,0 m : Réf. 303 253
2,0 m : Réf. 303 255
Coude, conduit des fumées
Ø 80 (PP)
15°
Réf. 303 257
30°
Réf. 303 258
45˚
45°
Réf. 303 259
Éléments
3
2
1
4
3
2
1
Tabl. 3.4 Éléments (suite)
Description
Écarteur Ø 80
(7 pièces)
Réf. 009 494
Pièce intermédiaire avec
ouvertures de contrôle (PP)
Réf. 301 369
La pièce intermédiaire avec
110
ouvertures de contrôle est
préconisée pour ecoVIT
exclusiv VKK SWE
226/4 - 366/4.
Attention !
Pour ecoVIT exclusiv VKK
70
SWE 476/4 et VKK SWE
656/4, la pièce intermé-
diaire est obligatoire.
Éléments de base pour
conduit des fumées flexible
5 Réf. 303 510
4
Éléments de base pour
conduit des fumées flexible
Réf. 303 516
6
5
