Montage 4
X

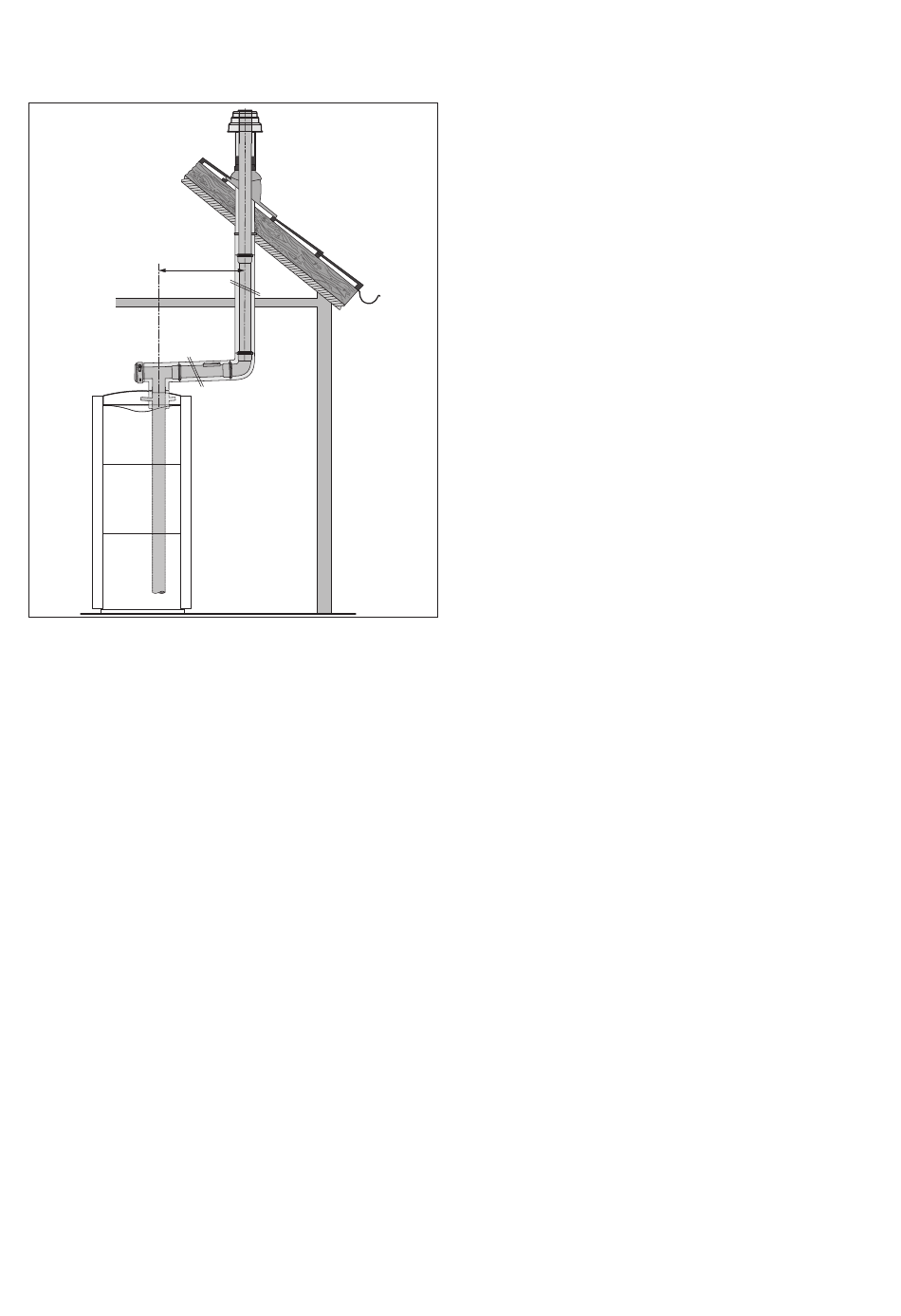

Fig. 4.5 Exemple de montage d'une traversée de toit verticale
avec pièce en T d'inspection.
X : Si X > 1 m, prévoyez une trappe d'inspection.
La pièce en T d'inspection (réf. 303 217) peut être utilisée
avec le décalage X le plus petit soit 0,2 m. Pour un déca-
lage X > 0,4 m, la trappe d'inspection (réf. 303 218) peut
être utilisée en option en plus de la pièce en T d'inspec-
tion en combinaison avec un coude de 87° (réf. 303 210).
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
