2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à la notice d'installation
du générateur de chaleur installé.
2.2

Conservation des documents

▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3 Validité de la notice
La présente notice s'applique exclusivement aux généra-
teurs de chaleur mentionnés dans les documents complé-
mentaires applicables, désignés ci-après par la mention
« produit ». Les tableaux qui figurent dans le chapitre Vue
d'ensemble du système ont trait au groupement ci-dessous.
Produit
VU 10CS/1-5 (N-FR)
−
VU 25CS/1-5 (N-FR)
VUW 36CF/1-7 I (N-FR)
VUW 30CF/1-5 (N-FR)
VUW 36CF/1-5 (N-FR)
VUW 36CS/1-5 (N-FR)
VUI 36CS/1-5 (N-FR)
VUW 32CS/1-5 (N-FR)
VUI 32CS/1-5 (N-FR)
3 Vue d'ensemble du système
3.1

Conditions d'exploitation

3.1.1

Conditions de longueur de tube

La longueur de tube maximale en zone froide (pièces non
chauffées et/ou extérieur) est de 5 m.
La longueur totale de tube inclut le nombre de coudes à 87°
indiqués dans le tableau pour toute la section horizontale et
le coude avec support mural.
Conduit du système ventouse ⌀ 60/100 mm ou
⌀ 60 mm
La longueur de tube maximale diminue comme suit en pré-
sence de déflecteurs supplémentaires : 1 m par coude à 87°,
0,5 m par coude à 45°.
Conduit du système ventouse ⌀ 80/125 mm ou ⌀ 80 mm
La longueur de tube maximale diminue comme suit en pré-
sence de déflecteurs supplémentaires : 2,5 m par coude
à 87°, 1 m par coude à 45° et 2,5 m par pièce en T avec
trappe d'inspection.
6
Référence Groupe
d'articles
0010024575
1
−
2
0010024576
3
0010024573
0010024579 4
0010024581
0010024580
0010025180
5
0010024578
0010025179

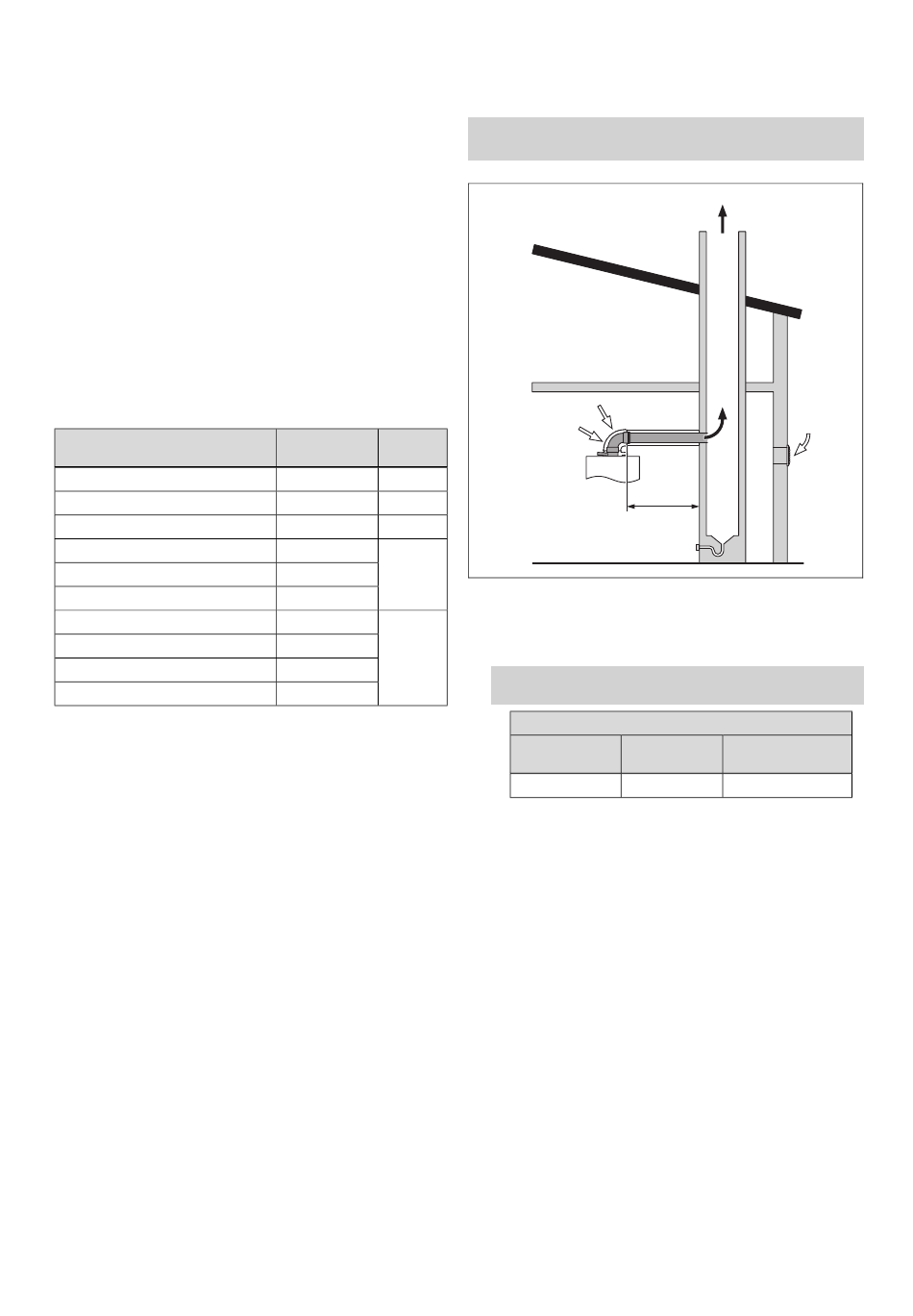

3.2 Montage du raccordement de conduit
sur la conduite des gaz de combustion à
dépression (sur air ambiant)
Validité: Conduit du système ventouse ⌀ 60/100 mm
OU Conduit du système ventouse ⌀ 80/125 mm
Ø60/100
Ø80/125
▶
Commencez la mise en place du système par le montage
du raccordement de conduit sur la conduite des gaz de
combustion à dépression (→ page 50) en tenant compte
des tableaux de longueur de tubage correspondants.
Validité: Conduit du système ventouse ⌀ 60/100 mm
OU Conduit du système ventouse ⌀ 80/125 mm
Réf. art. système : 303923, 303208
Groupe A
max
1 - 5 3
A
[m] Nombre de
coudes à 87°
3
Notice de montage 0020297532_00
