Distance entre les parties inférieures des supports
de conduites: ≤ 2 m
Condition: Distance entre le mur et la conduite des gaz de combustion: 90
... 330 mm
▶
Montez la rallonge qui convient pour le support de
conduite pour mur extérieur.
▶
Montez l'étrier extérieur du support de conduite pour
mur extérieur.
19. Montez les conduites des gaz de combustion, l'orifice
de révision si nécessaire, ainsi que les coudes et l'em-
bout (1).
–
Matière de l'embout: Acier inoxydable
Condition: Puissance du produit: < 50 kW
–
Distance entre la surface du toit et l'ouverture:
≥ 400 mm
Condition: Puissance du produit: ≥ 50 kW
–
Distance entre la surface du toit et l'ouverture:
≥ 1.000 mm
Condition: En présence d'une avancée de toit
▶
Mettez la collerette antipluie en place et serrez la vis de
serrage.
▶
Réalisez l'étanchéité du joint entre la collerette antipluie
et le système d'évacuation des gaz de combustion avec
un matériau résistant aux UV avec une élasticité du-
rable.
20. Serrez toutes les fixations murales et colliers.
0020297532_00 Notice de montage
6.7.1

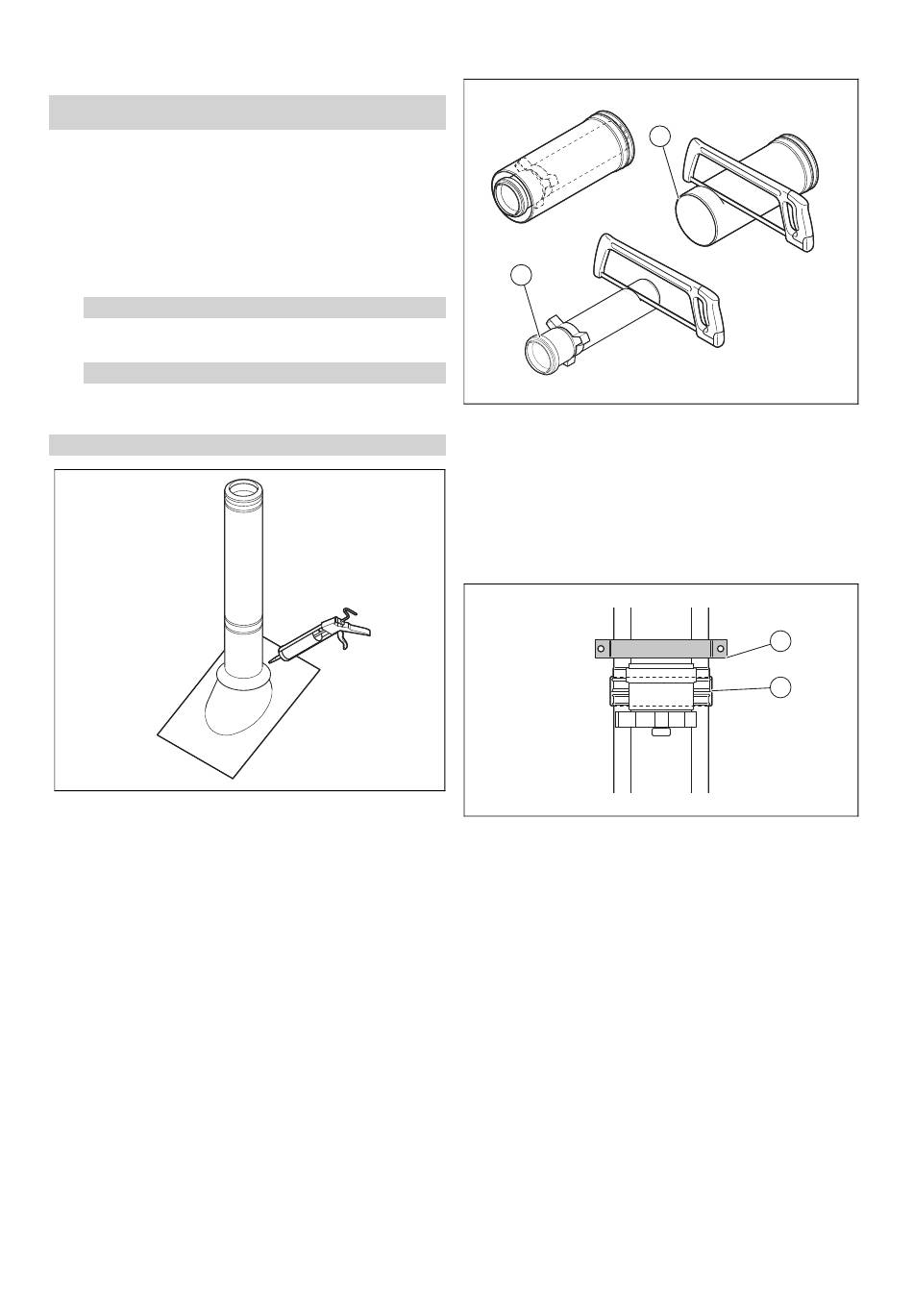

Montage d'un prolongateur raccourcissable

2
1. Pour raccourcir la rallonge, retirez le tube des gaz de
combustion (2) du tube extérieur (1).
2. Raccourcissez le tube des gaz de combustion et le tube
extérieur de la même cote, du côté opposé au man-
chon. L'entretoise doit rester bloquée sur le tube des
gaz de combustion.
3. Engagez de nouveau le tube des gaz de combustion
dans le tube extérieur.
4. Montez la rallonge pour mise à longueur avec un collier
(2).
5. Montez un support de conduite pour mur extérieur sup-
plémentaire (1) juste au-dessus de la rallonge pour
mise à longueur.
Montage 6
