6 Montage

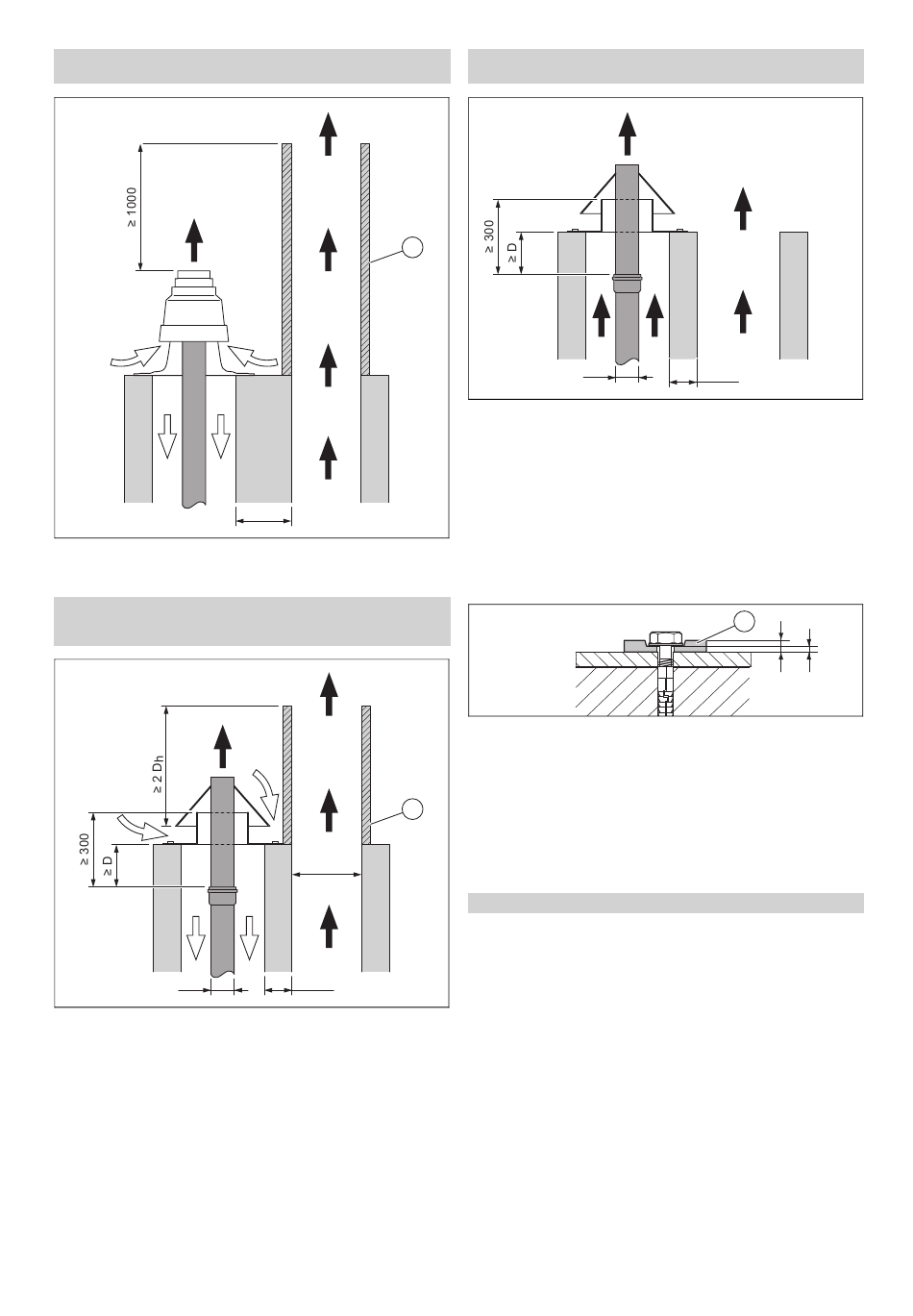

Condition: Possibilité de terminal sur l'installation d'évacuation des gaz de
combustion adjacente, Mitre de cheminée PP
▶
Conformez-vous bien à la hauteur du terminal (1) qui
figure dans l'illustration.
Condition: Possibilité de terminal sur l'installation d'évacuation des gaz de
combustion adjacente, Mitre de cheminée et tube des gaz de combustion du
haut en acier inoxydable
Ø D
▶
Conformez-vous bien à la hauteur du terminal (1) qui
figure dans l'illustration.
36
1
≥ 115
1
D h
≥ 115
Condition: Pas de possibilité de terminal sur l'installation d'évacuation des
gaz de combustion adjacente
Ø D
▶
Montez un conduit du système ventouse pour fonctionne-
ment sur air ambiant.
▶
Montez la mitre de cheminée et le tube des gaz de com-
bustion du haut en acier inoxydable.
6.6.2 Travaux généraux de montage des mitres de
cheminée
6.6.2.1 Montage de la base de la mitre de cheminée
en matière plastique/acier inoxydable
1. Montez la base de la mitre de cheminée avec 4 vis et
des rondelles souples (1).
2. Comprimez la rondelle à 50 % (h/2).
3. Si nécessaire, réduisez la taille de la base du chapeau
de cheminée à l'aide d'une scie.
6.6.3 Montage de la mitre de cheminée en matière
plastique (PP) ⌀ 80
Validité: ⌀ 80
1. Tenez compte des avertissements relatifs au mon-
tage des mitres de cheminée (→ page 35) ainsi que de
l'ensemble des informations relatives au montage des
mitres sur les cheminées adjacentes (→ page 35).
≥ 115
1
h h/2
Notice de montage 0020297532_00
