Alternative 1:
6.
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage: 40 Nm
6. Alternative 2:
▶
Revissez l'écrou-raccord sur le mécanisme gaz
en utilisant un joint neuf. Fixez le tube de gaz pour
éviter qu'il ne se torde.
–
Couple de serrage : 15 Nm + 60°
7. Ouvrez le robinet d'arrêt du gaz.
8. Vérifiez que le produit est étanche. (→ page 25)
9. Vérifiez que la bague d'étanchéité du tube d'entrée
d'air est bien en place.
10. Branchez le tube d'entrée d'air (1) sur le manchon
d'admission et poussez le tube d'entrée d'air dans le
support supérieur, comme indiqué dans l'illustration.
11. Contrôlez la pression du raccordement du gaz/la pres-
sion dynamique du gaz. (→ page 22)
10.3 Nettoyage/contrôle des composants
1. Avant chaque nettoyage/contrôle, il y a des opérations
préalables à effectuer. (→ page 30)
2. Après chaque nettoyage/contrôle, il y a des opérations
de finalisation à effectuer. (→ page 31)
10.3.1 Préparation des travaux de nettoyage et de
contrôle
1. Mettez provisoirement l'appareil hors service.
(→ page 40)
2. Si nécessaire, démontez les modules installés sous le
produit (→ notice d'installation du module).
3. Démontez le panneau avant. (→ page 16)
4. Rabattez le boîtier électrique vers le bas.
5. Protégez le boîtier électrique des projections d'eau.
6. Démontez le module compact thermique. (→ page 28)
30

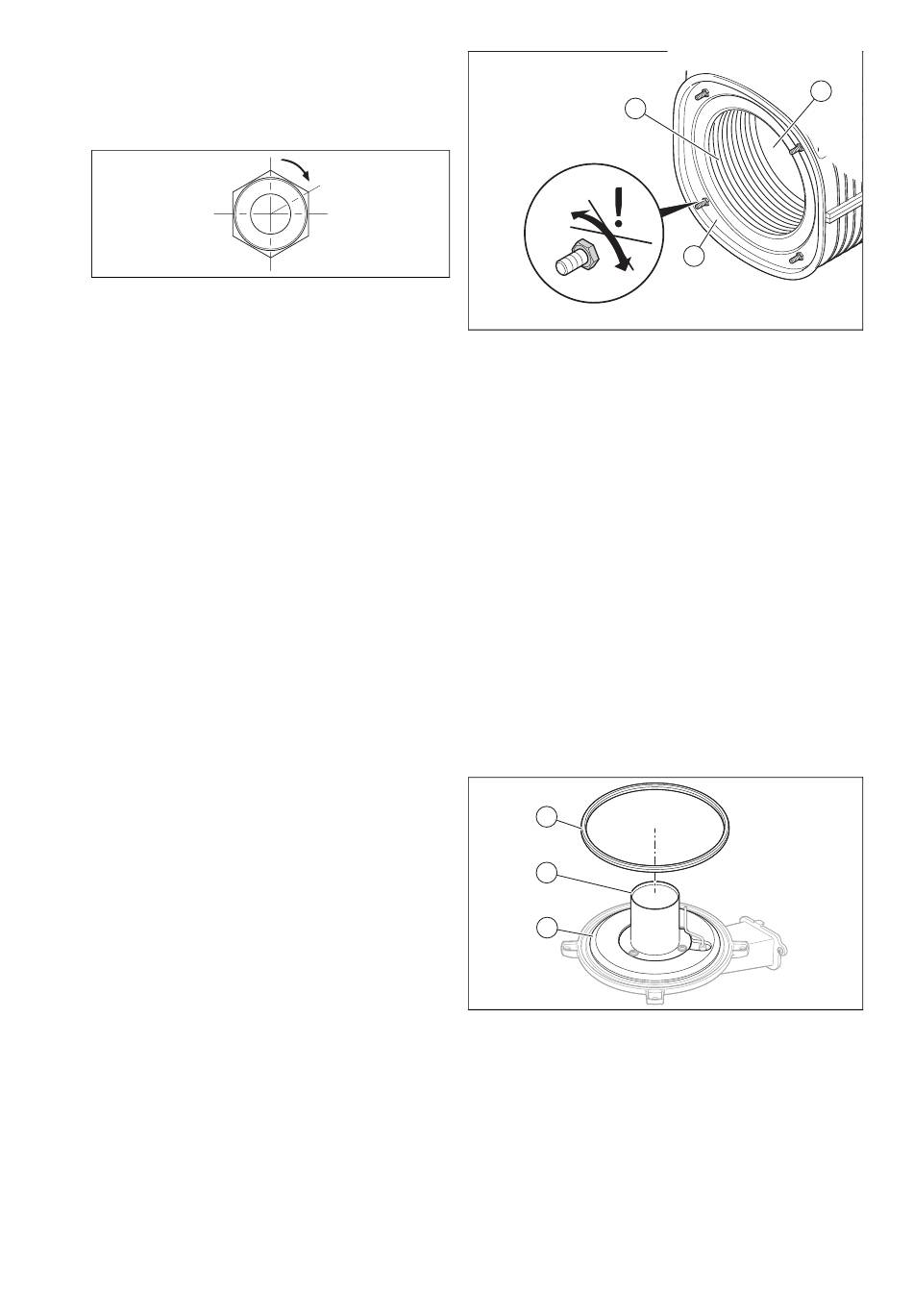

10.3.2 Nettoyage de l'échangeur de chaleur
60°
1.
2.
3.
4.
10.3.3 Examinez le brûleur et l'isolant thermique
1.
2.
3.
Notice d'installation et de maintenance ecoTEC plus 0020279448_03
1
Nettoyez le serpentin (1) de l'échangeur thermique (3)
avec de l'eau et du vinaigre si nécessaire (5 % d'aci-
dité maximum).
–
Délai d'action du détergent: 20 min
Retirez les salissures dissoutes avec un puissant jet
d'eau ou une brosse en plastique. N'orientez pas le
jet d'eau directement sur la natte isolante (2) située à
l'arrière de l'échangeur de chaleur.
◁
L'eau s'écoule de l'échangeur thermique à travers
le siphon de condensats.
Vérifiez que l'isolant thermique de l'échangeur ther-
mique n'est pas endommagé.
Résultat:
Isolant thermique endommagé
▶
Changez l'isolant thermique (→ Notice de la pièce
de rechange « isolant thermique de l'échangeur
thermique »).
Nettoyez le siphon de condensats. (→ page 31)
du brûleur à la recherche d'éventuels
dommages.
3
2
1
Inspectez la surface du brûleur (2) à la recherche
d'éventuels dommages.
Résultat:
Brûleur endommagé
▶
Remplacez le brûleur.
Montez un joint de bride de fixation du brûleur neuf (3).
Vérifiez que l'isolant thermique (1) de la bride de fixa-
tion du brûleur n'est pas endommagé.
Résultat:
Isolant thermique endommagé
2
3
