5.1.4 Consignes et informations relatives à une
installation B23
Un système d'évacuation des gaz de combustion pour ap-
pareils de conception homologuée B23 (chaudières murales
gaz atmosphériques) suppose un dimensionnement et une
mise en œuvre particulièrement soignés.
▶
Reportez-vous aux caractéristiques techniques du pro-
duit au cours du dimensionnement.
▶
Conformez-vous bien aux règles de l'art.
5.1.5 Réalisation des opérations de base
préalables à l'installation
1. Installez un robinet d'arrêt du gaz au niveau de la
conduite de gaz.
2. Vérifiez que le compteur à gaz présent convient au
débit de gaz requis.
3. Procédez aux calculs requis et assurez-vous que la
capacité du vase d'expansion monté est suffisante eu
égard au volume de l'installation, en vous conformant
aux règles de l'art.
Résultat:
Capacité insuffisante
▶
Montez un vase d'expansion supplémentaire le
plus près possible du produit.
4. Montez un entonnoir d'évacuation avec un siphon pour
l'évacuation des condensats et le tube de décharge de
la soupape de sécurité. Faites en sorte que la conduite
d'évacuation soit aussi courte que possible et qu'elle
présente une pente en direction de l'entonnoir d'éva-
cuation.
5. Isolez les tubes soumis aux aléas climatiques avec un
isolant adapté afin de les protéger du gel.
6. Rincez soigneusement l'ensemble des conduites d'ali-
mentation avant de procéder à l'installation.
7. Installez une boucle de remplissage entre la tubulure
d'eau froide et le départ de chauffage.

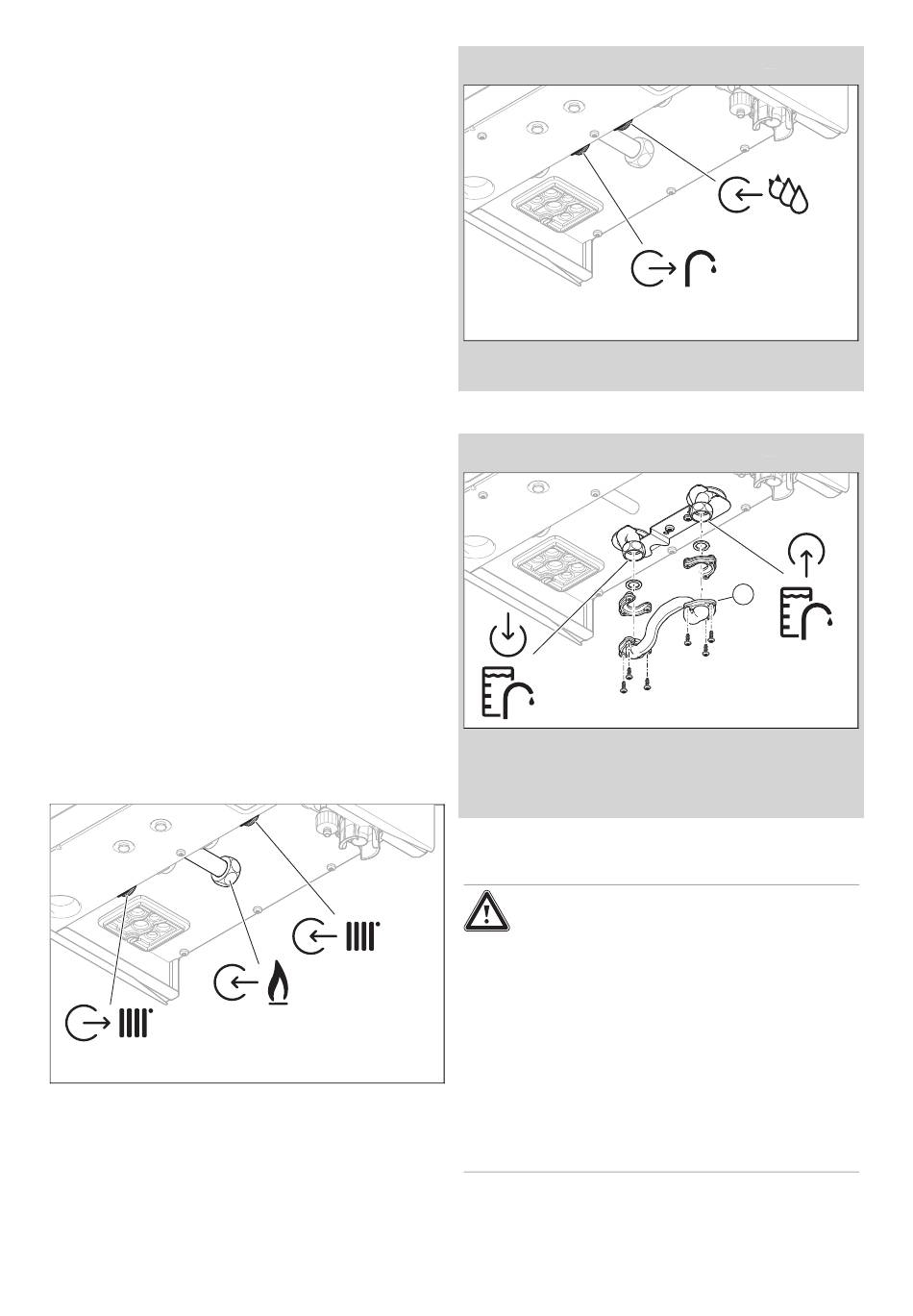

5.2 Installation des tubes de gaz et de
départ/retour de chauffage
1. Installez le tube de gaz sur le raccordement gaz en
veillant à ce qu'il ne subisse pas de contrainte.
2. Purgez le tube de gaz avant la mise en fonctionne-
ment.
3. Installez le tube de départ de chauffage et de retour de
chauffage dans le respect des normes.
4. Vérifiez que le tube de gaz dans son ensemble est
étanche.
0020279448_03 ecoTEC plus Notice d'installation et de maintenance
5.3

Montage des tubes pour l'eau froide/chaude

Validité: Produit avec production d'eau chaude sanitaire intégrée
▶
Montez les tubes pour l'eau froide/chaude dans le res-
pect des normes.
5.4

Installation du ballon d'eau chaude sanitaire

Validité: Produit raccordé à un ballon d'eau chaude sanitaire
1. Démontez le bypass du ballon (1) situé entre le départ
et le retour du ballon.
2. Installez le départ du ballon et le retour du ballon dans
le respect des normes.
5.5 Raccordement du tuyau d'évacuation des
condensats
Danger !
Danger de mort en cas de fuite de gaz de
combustion !
Le tuyau d'évacuation des condensats du si-
phon ne doit pas être raccordé de manière
hermétique à une conduite d'évacuation des
égouts, faute de quoi le siphon des conden-
sats interne risque de se vider par aspiration
et de provoquer une fuite de gaz de combus-
tion.
▶
Faites en sorte que le tuyau d'évacuation
des condensats débouche au-dessus de
la conduite d'évacuation des égouts.
