6.4.5

Montage d'un prolongateur raccourcissable

Remarque
Dans le cas de la rallonge pour mise à longueur
(réf. art. 0020042755), l'entretoise de centrage du
tube des gaz de combustion dans le tube exté-
rieur n'est pas solidaire du tube extérieur. Le tube
extérieur ne possède pas de moulure côté emboî-
tement, car ce côté va être raccourci.
2

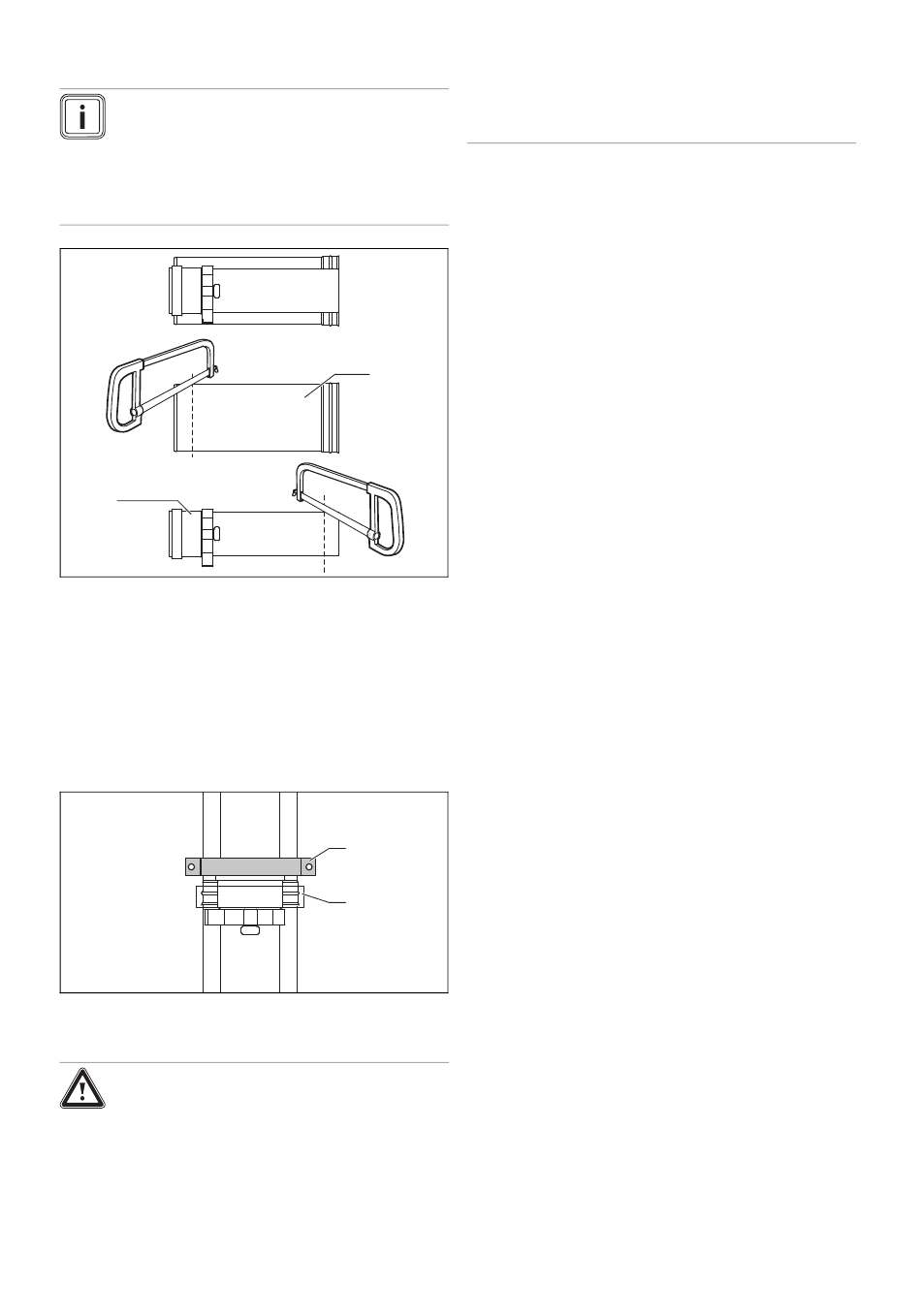

1. Pour raccourcir la rallonge, retirez le tube des gaz de
combustion (1) du tube extérieur (2).
2. Raccourcissez le tube des gaz de combustion et le tube
extérieur de la même cote.
–
Raccourcissez le tube des gaz de combustion et le
tube extérieur du côté opposé au manchon. L'en-
tretoise doit restée en place sur le tube des gaz de
combustion.
3. Engagez de nouveau le tube des gaz de combustion
dans le tube extérieur.
1 Support de conduite
mur extérieur
Avertissement !
Risque de blessure par la chute de
pièces !
Le tube extérieur de la rallonge pour mise à
longueur ne comporte pas de nervure sur sa
partie inférieure. Le collier de serrage ne peut
donc pas consolider le système de tubage.
0020151729_06 Notice de montage
1
1
2
2 Collier de serrage
▶
Montez un support de conduite pour mur
extérieur supplémentaire pour que le sys-
tème ne puisse pas s'arracher sous l'effet
de la charge au vent.
4. Montez un support de conduite mur extérieur supplé-
mentaire juste au-dessus du prolongateur raccourcis-
sable.
Montage 6
57
