6.1 Opérations préalables au montage et à
l'installation
6.1.1 Distance aux composants en matières
inflammables
Il n'est pas nécessaire de prévoir une distance donnée entre
le conduit du système ventouse ou la rallonge et des com-
posants en matériaux inflammables si la ventouse est re-
liée à un seul produit, puisque la température ne risque pas
d'être supérieure à 85 °C au niveau des surfaces adjacentes
lorsque le produit fonctionne à sa puissance utile nominale.
6.1.2 Montage de la pièce de raccordement pour
conduit du système ventouse ⌀ 80/125 mm
▶
Procédez aux modifications requises sur les pro-
duits à raccorder à un conduit du système ventouse
⌀ 80/125 mm et équipés d'usine d'un raccord
⌀ 60/100 mm.
–
La procédure de montage de la pièce de raccorde-
ment ⌀ 80/125 mm pour conduit du système ventouse
figure dans la notice d'installation du produit.
6.1.3 Montage de la pièce de raccordement pour
conduit du système ventouse ⌀ 80/80 mm
▶
Procédez aux modifications requises sur les pro-
duits à raccorder à un conduit du système ventouse
⌀ 80/80 mm et équipés d'usine d'un raccord ⌀ 60/100 ou
⌀ 80/125 mm.
–
La procédure de montage de la pièce de raccorde-
ment ⌀ 80/80 mm pour ventouse séparée figure dans
la notice d'installation du produit.
6.2 Montage de la conduite des gaz de
combustion dans le conduit
6.2.1 Montage de la conduite rigide des gaz de
combustion DN 80
Il faut tout d'abord effectuer une percée de cheminée pour
le montage de la conduite rigide des gaz de combustion.
Puis, monter la barre d'appui avec le coude d'appui. Monter
ensuite la conduite dans la cheminée.

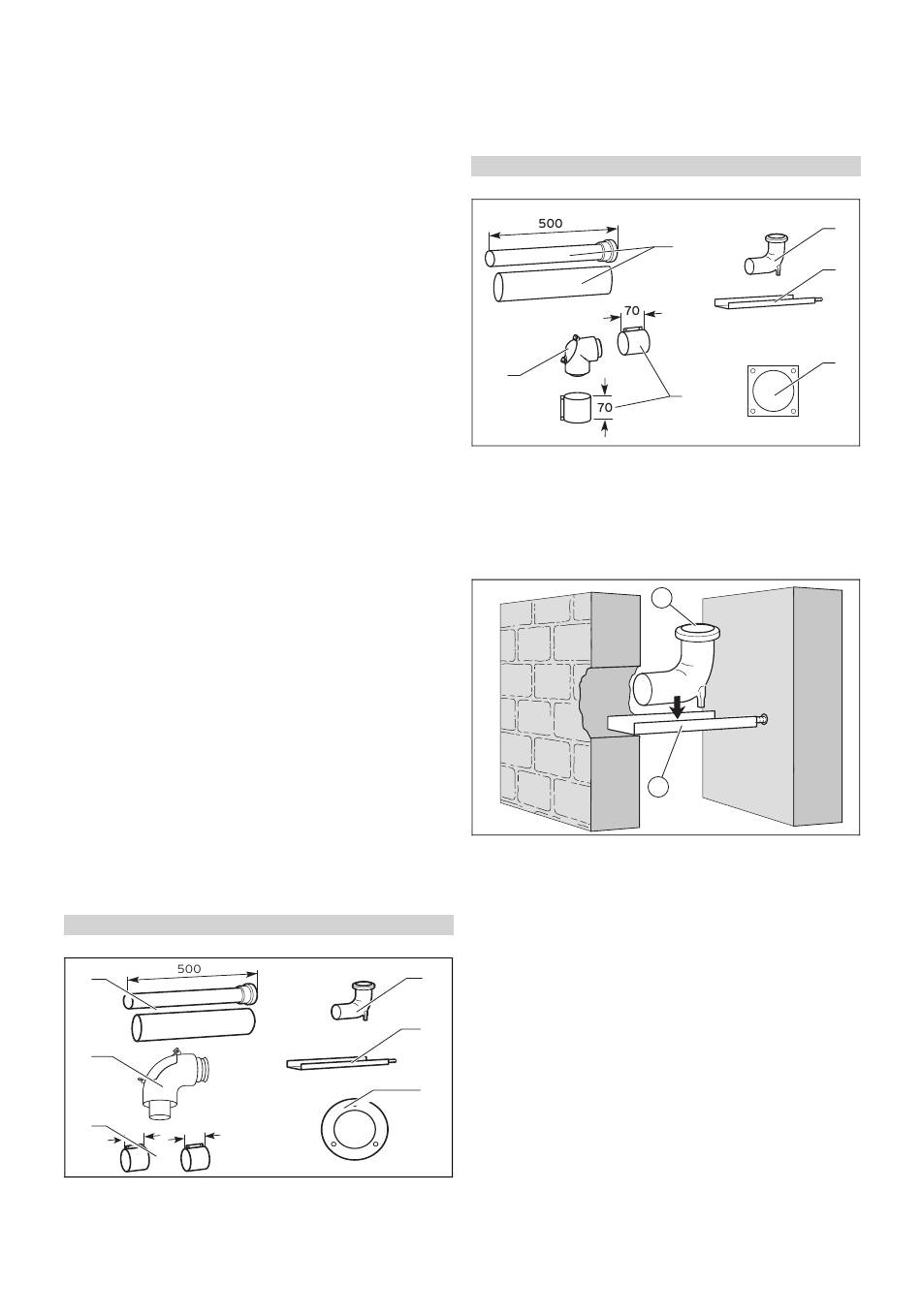

6.2.1.1 Contenu de la livraison, réf. art. 303920
Validité: Système ventouse ⌀ 60/100 mm
6
5
4
40 40
1 Coude d'appui
2 Rail d'appui
32
1
2 2
3
3 Rosace murale
4 Collier pour tube d'air
40 mm (2 x)
6.2.1.2 Contenu de la livraison, réf. art. 303250
Validité: Système ventouse ⌀ 80/125 mm
5
1 Coude support
2 Rail support
3 Rosace murale
6.2.1.3 Montage du rail support et de l'arc d'appui
1. Définissez le lieu d'installation.
2. Réalisez une traversée suffisamment grande dans le
puits.
3. Réalisez un trou dans la paroi arrière de la cheminée.
4. Raccourcissez le rail support (2) au besoin.
5. Fixez le coude avec support mural (1) sur le rail support
de façon à centrer la conduite des gaz de combustion
dans le conduit.
6. Insérez le rail support avec l'arc d'appui dans le puits.
–
Les coudes support peuvent généralement être mis
en place avec les rallonges, par le haut.
5 Coude de révision
6 Rallonge 0,5 m
6
4
4 Collier 70-mm (2 x)
5 Coude de révision
6 Rallonge 0,5 m
1
2
2
