6.11.5 Montage des colliers

1
1
1
Danger !
Risque d'intoxication en cas de fuite de
gaz de combustion !
Des gaz de combustion risquent de s'échap-
per à travers des tubes dont la jonction ne
serait pas étanche.
80
2
3
2
3
2
3
▶
Fixez les colliers et tubes d'air au moyen
des vis fournies.
Danger !
Risque d'intoxication en cas de fuite de
gaz de combustion !
Des gaz de combustion peuvent sortir par le
tube des gaz de combustion endommagé.
▶
Faites attention à ne pas endommager le
tube des gaz de combustion au cours du
perçage.

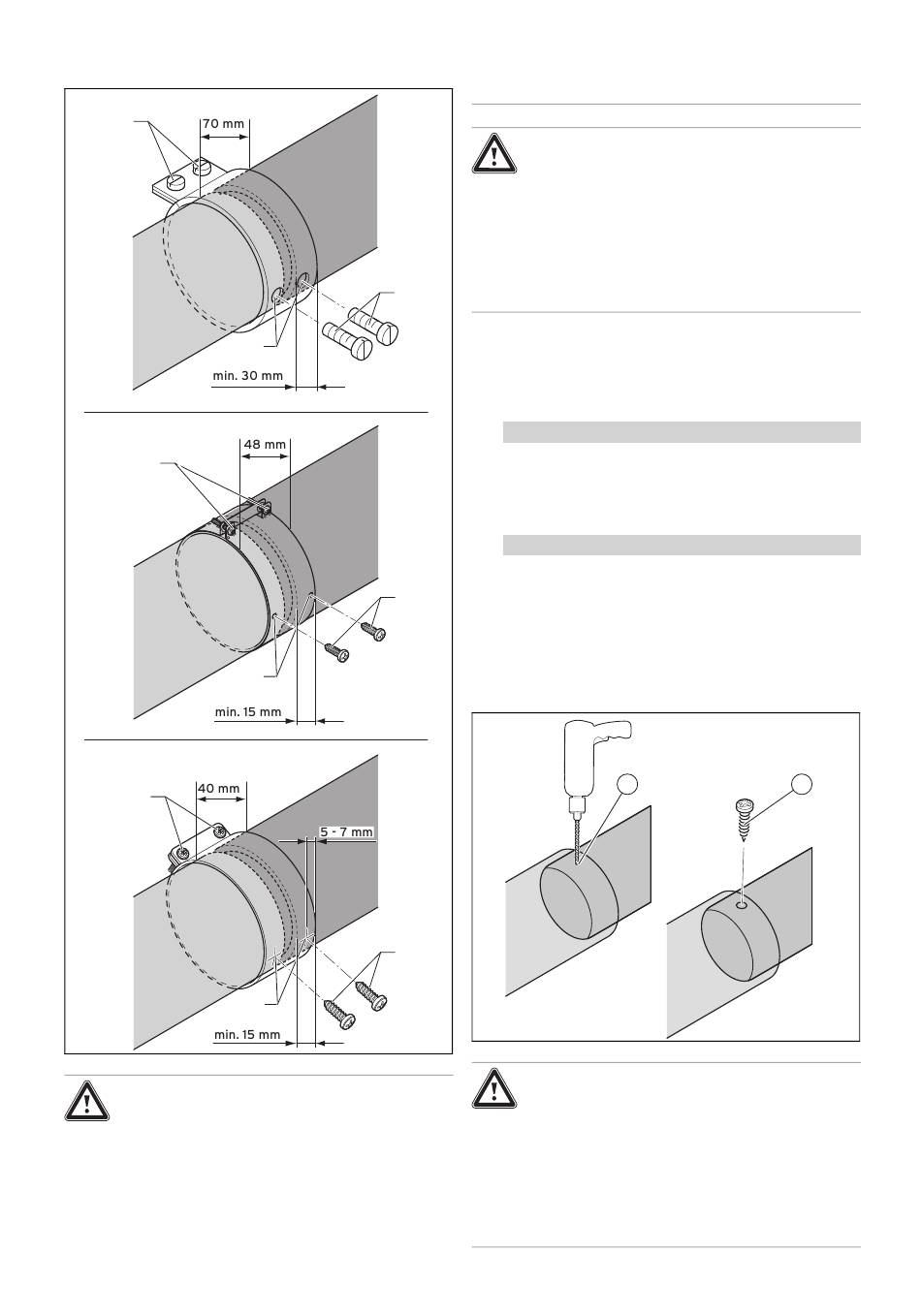

1. Placez le collier sur le point de séparation des tubes
d'air, puis serrez les vis (1).
– Distance tubes d'air: ≤ 5 mm
2. Alternative 1 / 2
Conditions: Collier 70 mm et 48 mm
▶
Percez des trous dans le tube d'air en passant par
les trous du collier (3).
–
Diamètre: 3 mm
2. Alternative 2 / 2
Conditions: Collier 40 mm
▶
Percez des trous dans le tube d'air en passant par
le collier (3).
–
Diamètre: 3 mm
3. Insérez les vis de blocage (2).
4. Reliez tous les points de séparation avec des colliers.
6.11.6 Fixation de la rallonge télescopique
1
Ø 3 mm
Danger !
Risque d'intoxication en cas de fuite de
gaz de combustion !
Des gaz de combustion peuvent sortir par le
tube des gaz de combustion endommagé.
▶
Faites attention à ne pas endommager le
tube des gaz de combustion au cours du
perçage.
2
Notice de montage 0020151729_06
