6 Montage

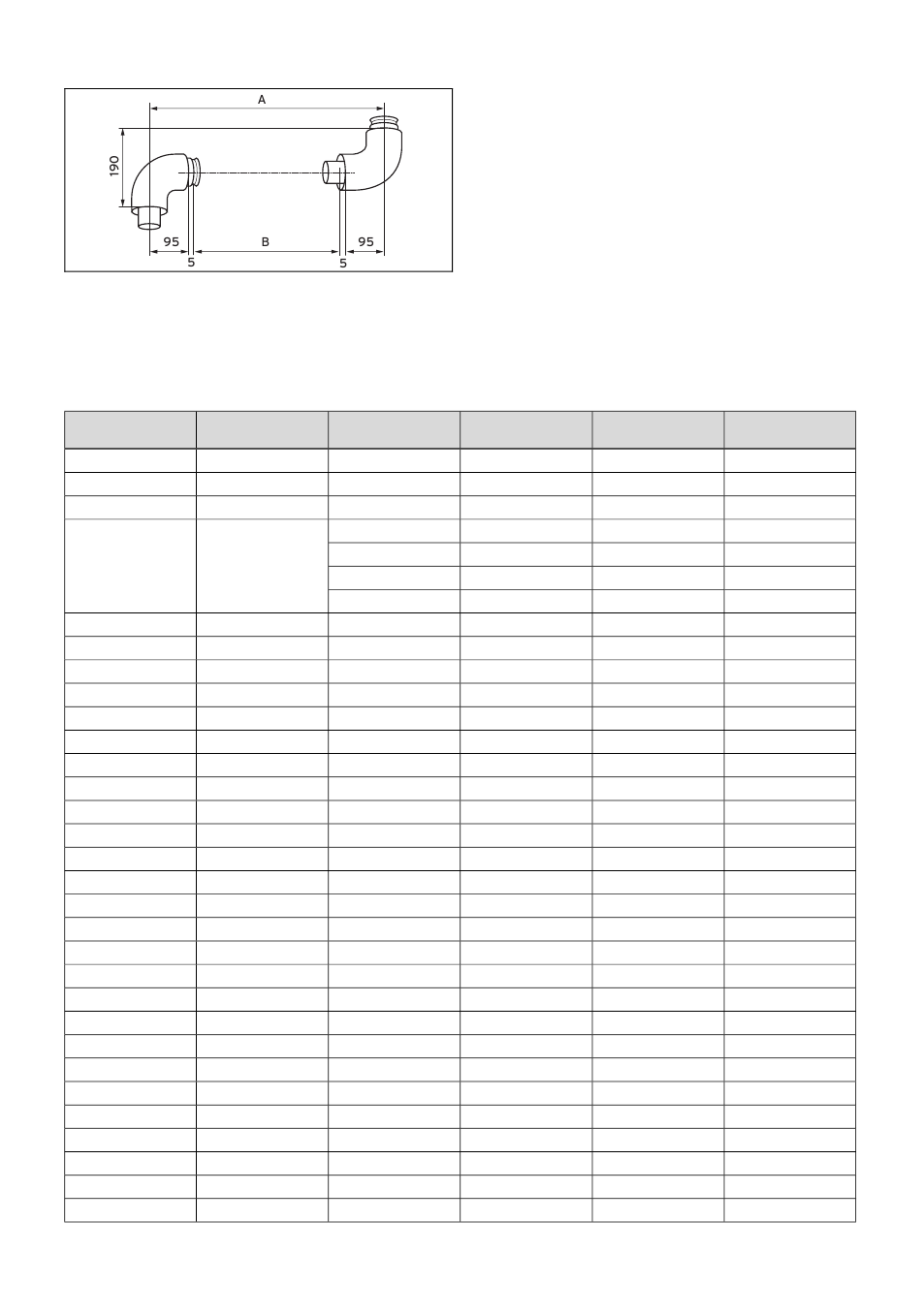

6.11.4 Montage des coudes à 87° ⌀ 80/125 mm
A Décalage
1. Mesurez le décalage (A), par exemple avec 400 mm.
Tableau des cotes de décalage (→ page 78)
2.
À partir de cette valeur, déterminez la longueur du tube d'air (B) dans le tableau ci-dessous = 200 mm.
◁
On obtient alors la longueur correspondante du tube des gaz de combustion de 200 + 40 = 240 mm.
Décalage Longueur du tube
d'air
190 0
195 0
200 0
> 200 à < 300 impossible
300 100
305 105
310 110
315 115
320 120
325 125
330 130
335 135
340 140
345 145
350 150
355 155
360 160
365 165
370 170
375 175
380 180
385 185
390 190
395 195
400 200
405 205
410 210
415 215
420 220
425 225
78
B
Décalage Longueur du tube
d'air
500 300
505 305
510 310
515 315
520 320
525 325
530 330
535 335
540 340
545 345
550 350
555 355
560 360
565 365
570 370
575 375
580 380
585 385
590 390
595 395
600 400
605 405
610 410
615 415
620 420
625 425
630 430
635 435
640 440
645 445
650 450
655 455
660 460
Longueur du tube d'air
Décalage
735
740
745
750
755
760
765
770
775
780
785
790
795
800
805
810
815
820
825
830
835
840
845
850
855
860
865
870
875
880
885
890
895
Notice de montage 0020151729_06
Longueur du tube
d'air
535
540
545
550
555
560
565
570
575
580
585
590
595
600
605
610
605
620
625
630
635
640
645
650
655
660
665
670
675
680
685
690
695
