6 Montage

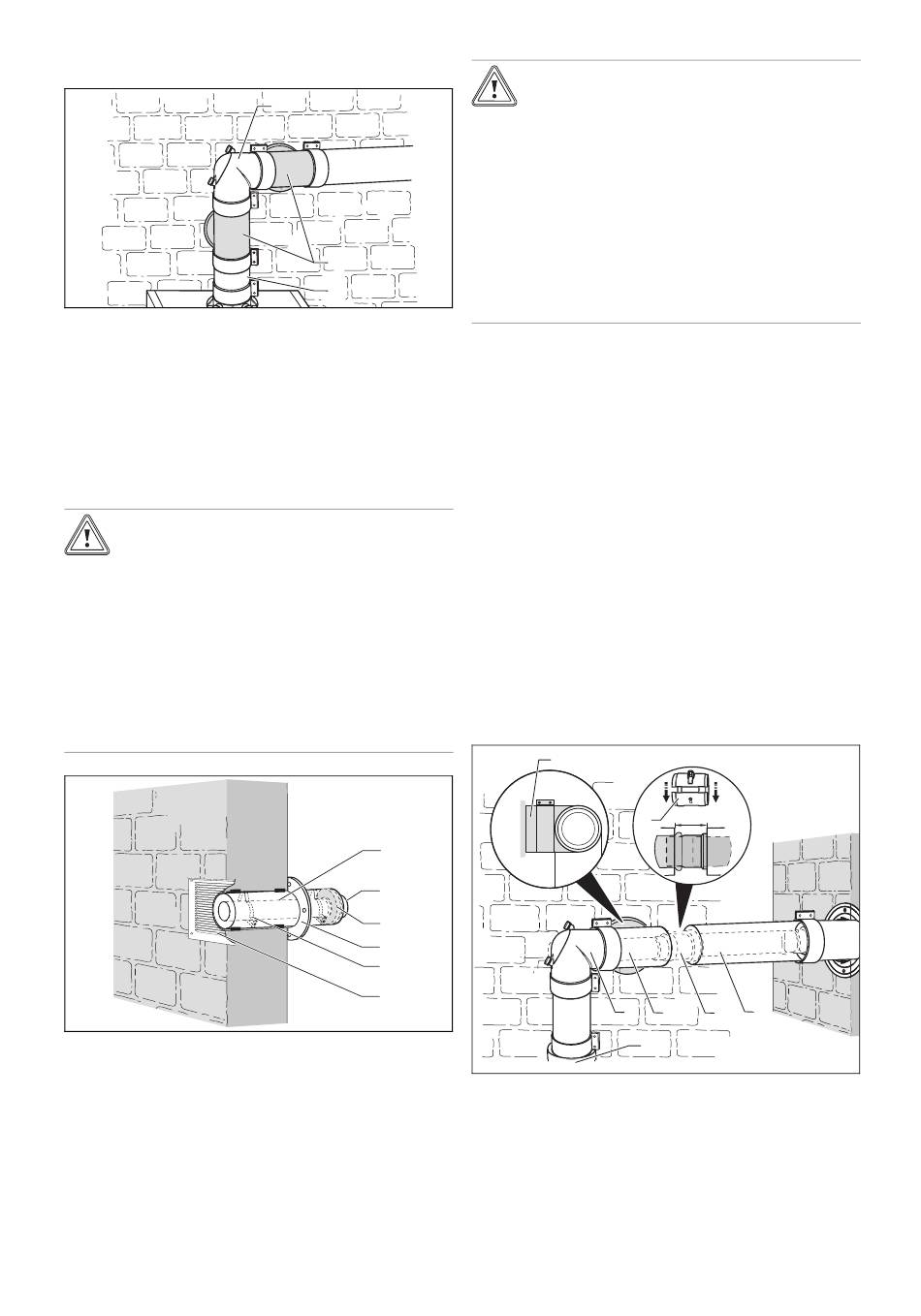

6.7.4 Possibilités de raccordement
1 Premier coude
2 Pièce en T raccord d'air
Vous avez deux possibilités pour monter la pièce en T du
raccord d'air :
–
A : directement sur raccord de l'appareil ou
–
B : après le premier coude.
6.7.5

Montage du raccord d'aspiration d'air

Attention !
Risque de dommages au niveau de l'appa-
reil !
L'eau de pluie risque d'endommager l'appa-
reil. L'eau de pluie peut entraîner une corro-
sion à l'intérieur de l'appareil.
▶
Pour éviter que l'eau de pluie ne rentre
dans l'appareil, posez le raccord d'aspira-
tion d'air avec une pente de 2° vers l'exté-
rieur. 2° correspondent à une pente d'env.
30 mm par mètre de tube.
1 Raccord d'aspiration
d'air
2 Embout des gaz de
combustion
3 Joint d'étanchéité
68
1
B
A
2
3
3 Raccordement pour
appareil
1
2
3
4
5
6
4 Rosette murale
5 Entretoise
6 Grille d'arrivée d'air
Attention !
Risques de dommages au niveau de l'ap-
pareil en cas d'irrégularités de combus-
tion
Les forts écarts de pression entre l'orifice
d'alimentation en air et celui des gaz de com-
bustion risquent d'avoir des incidences sur la
combustion.
▶
Placez l'orifice d'alimentation en air de
combustion et l'embouchure de l'installa-
tion des gaz de combustion du même côté
du faîtage.
1. Choisissez une position appropriée pour le raccord
d'aspiration d'air (1) dans le mur extérieur.
2. Réalisez un trou à ce niveau dans le mur extérieur.
–
Diamètre: 130 mm
3. Insérez le raccord d'aspiration d'air dans le trou de
sorte que l'embout des gaz de combustion (2) soit di-
rigé vers l'intérieur et que le tube concentrique arrive au
ras du mur extérieur.
4. Obturez l'espace entre le mur et le raccord d'aspiration
d'air, par exemple avec du mortier.
5. Chevillez la grille d'arrivée d'air (6) sur le mur extérieur
de sorte que les lamelles soient orientées de biais vers
le bas et que l'eau ne puisse pas pénétrer.
6. Montez la rosette murale (4).
7. Si vous avez raccourci le raccord d'aspiration d'air,
insérez de nouveau le joint d'étanchéité (3) et la
deuxième entretoise (5) dans la fente annulaire.
6.7.6 Montage de l'alimentation en air de
combustion
1
7
3
2
1 Raccord d'aspiration
d'air
2 Pièce de raccordement
pour conduit du sys-
tème ventouse
3 Coude de révision
1. Reliez le coude avec trappe d'inspection (3) à la pièce
de raccordement pour conduit du système ventouse.
82 - 84
6
4 5
4 Pièce en T raccord
d'arrivée d'air
5 Dispositif séparateur
6 Rallonge
7 Collier d'air
