6 Montage

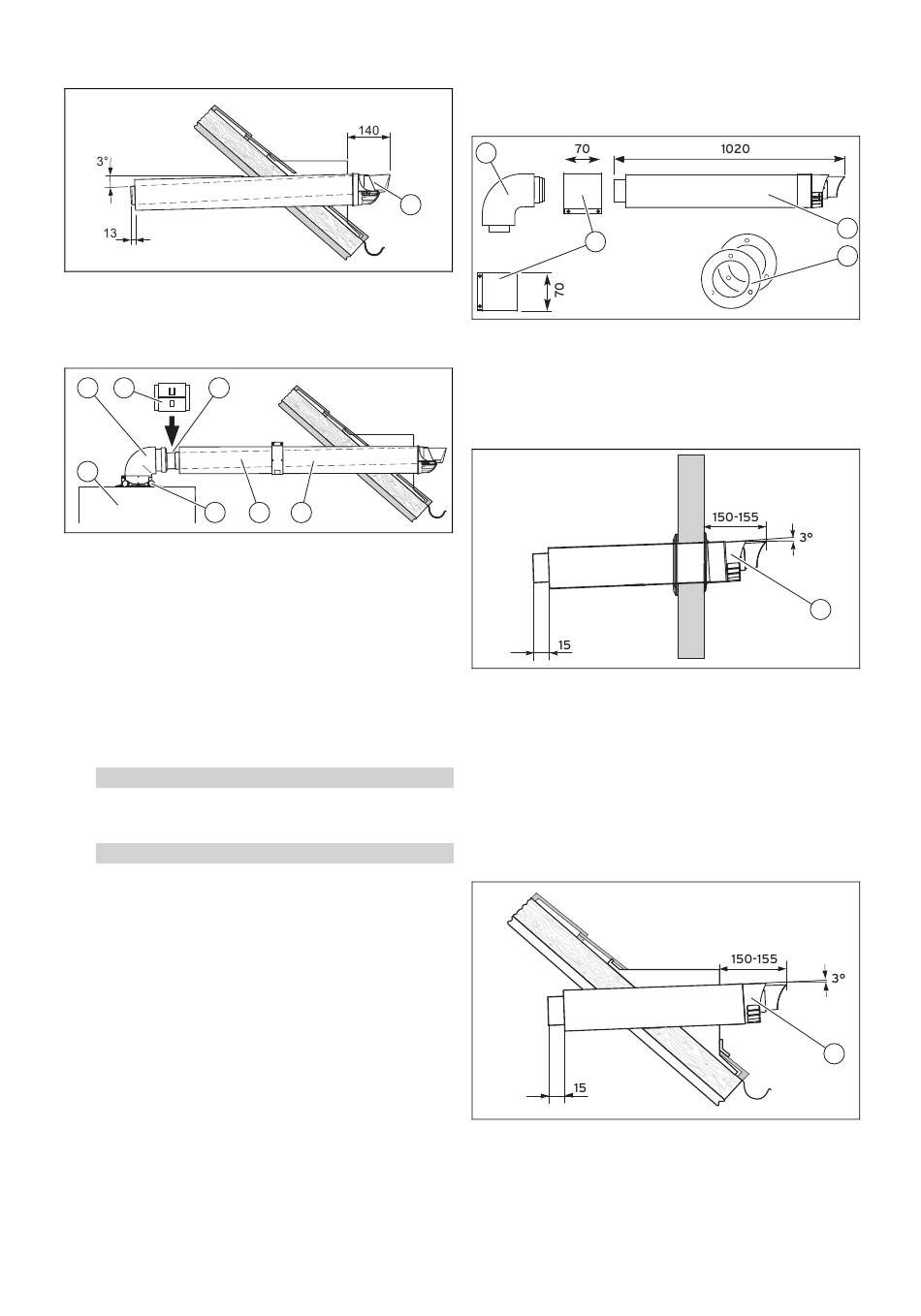

6.6.2.4 Montage de la traversée de toit
▶
Mettez le conduit du système ventouse (1) en place dans
le chien assis, sans le collier extérieur.

6.6.2.5 Raccordement du produit

1 2 3
7
6
1. Installez l'appareil (7), voir notice d'installation de l'ap-
pareil.
2. Reliez le coude à 87 °(1) à la pièce de raccordement du
conduit du système ventouse (6).
3. Emmanchez le séparateur (3) sur la traversée murale/le
terminal toiture (4) ou la rallonge (5) avec le manchon
jusqu'en butée.
4. Montez les rallonges le cas échéant.
5. Reliez le dispositif séparateur au coude à 87°.
6. Montez le collier d'air (2) du dispositif séparateur.
7. Alternative 1 / 2
Conditions: Traversée murale/de toit sans rallonge
▶
Montez le dispositif séparateur. (→ page 72)
Alternative 2 / 2
7.
Conditions: Traversée murale/de toit avec rallonge
▶
Montez les rallonges. (→ page 72)
▶
Montez les coudes à 45°. (→ page 74)
▶
Montez les coudes à 87°. (→ page 75)
▶
Montez le dispositif séparateur. (→ page 72)
▶
Reliez tous les points de séparation avec des col-
liers. (→ page 80)
66
1
5 4
6.6.3 Montage de la traversée murale/de toit
horizontale ⌀ 80/125 mm réf. art. 303209
6.6.3.1 Contenu de la livraison
4
3
1 Traversée murale/de toit
horizontale
Rosace murale ⌀ 125
2
(2 x)
6.6.3.2 Montage de la traversée murale
1. Percez un trou.
–
Diamètre: 130 mm
2. Mettez le conduit du système ventouse (1) en place
dans l'ouverture pratiquée dans le mur.
3. Fixez le conduit du système ventouse avec du mortier
et laissez-le prendre.
4. Montez la rosace murale du côté intérieur et du côté
extérieur du mur.
6.6.3.3 Montage de la traversée de toit
▶
Mettez le conduit du système ventouse (1) en place dans
le chien assis, sans le collier extérieur.
3 Collier 70 mm (2 x)
4 Coude à 87°
1
Notice de montage 0020151729_06
