Hinweise zur Dokumentation,
Lieferumfang, Montage
Für den Fachhandwerker
Montageanleitung
Kessel-Anschlussverrohrung (Art.-Nr. 305 951) zur
Installation eines Verteilerbalkens (307 556) oder
einer Rohrgruppe (307 564 bis 307 568, 307 578) für
Brennwertkessel ecoVIT VKK 226 E bis VKK 476 E.
Hinweise zur Dokumentation
In Verbindung mit dieser Montageanleitung sind weitere
Unterlagen gültig. Für Schäden, die durch
Nichtbeachtung dieser Anleitungen entstehen, überneh-
men wir keine Haftung.
Verwendete Symbole
Hinweis!
Nützliche Informationen und Hinweise.
Lieferumfang

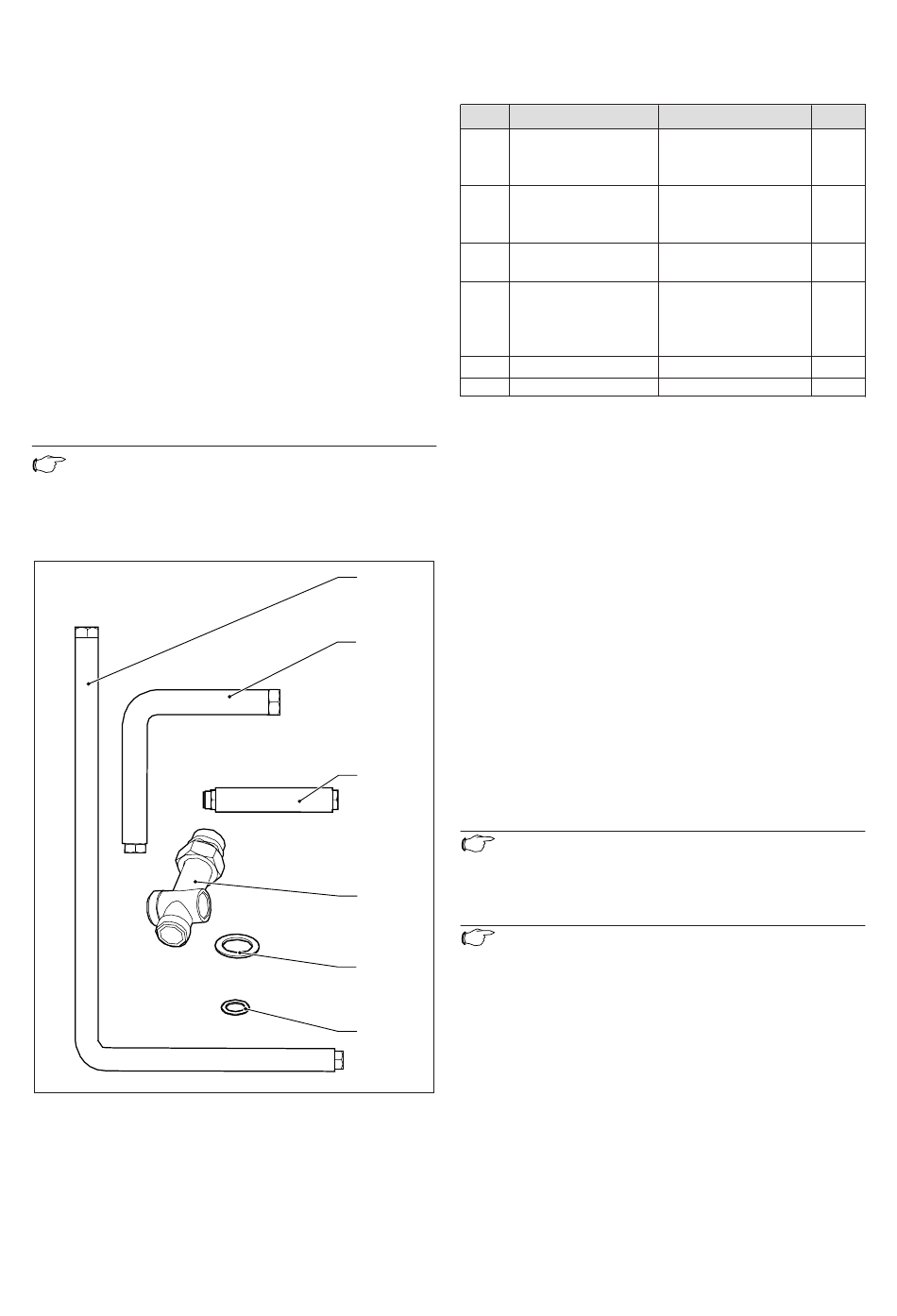

Abb. 1: Lieferumfang
2
Pos.
Bezeichnung
1
Rücklaufrohr
2
Vorlaufrohr
3
Verlängerung für
Vorlaufrohr
4
Messinganschlussstück
mit 1" Doppelnippel
vormontiert und
handfest verschraubt
5
Dichtring
6
Dichtring
Tab. 1: Lieferumfang Art.-Nr. 305 951
Montage
Doppelnippel aus den Anschlussstücken (4) herausdre-
hen (sind werkseitig nur handfest montiert).
Doppelnippel mit Hanf im Anschlussstutzen des Kessels
für Heizungsvorlauf (HVL) und Heizungsrücklauf (HRL
(NT)) eindichten (s. Abb. 2).
1
Anschlussstücke mit der Überwurfmutter und werkseitig
eingelegtem Dichtring wieder an den Doppelnippeln
2
montieren.
Bei Positionierung der Rohrgruppe (Verteilerbalken)
rechts neben dem Kessel (s. Abb. 3) das Vorlaufrohr aus
den beiden Rohrteilen (2) und (3) zusammenschrauben.
Vorlauf- und Rücklaufrohr an den Anschlussstücken
3
zunächst handfest montieren, die Rohrgruppe montie-
ren und ausrichten. Alle Verbindungen festziehen.
Hinweis!
Bei Positionierung der Rohrgruppe auf derlinken
Seite des Gerätes wird das Verlängerungsstück
4
(3) nicht benötigt.
Hinweis!
Rohrgruppen sind werkseitig für den Anbau links
5
vom Kessel ausgerüstet. Umbau der Rohrgruppe
bei Anbau rechts vom Kessel ist möglich
(Tauschen von Vor- und Rücklauf).
6
Maße
1
1
/
"
4
Überwurfmutter;
1" Überwurfmutter
1
1
/
"
4
Überwurfmutter;
1" Überwurfmutter
1" Überwurfmutter;
1" Rohrnippel
1
1
/
"
4
1"
Montageanleitung Kessel-Anschlussverrohrung
Stück
1
1
1
2
2
3
