4.3 Plan coté et cotes de raccordement

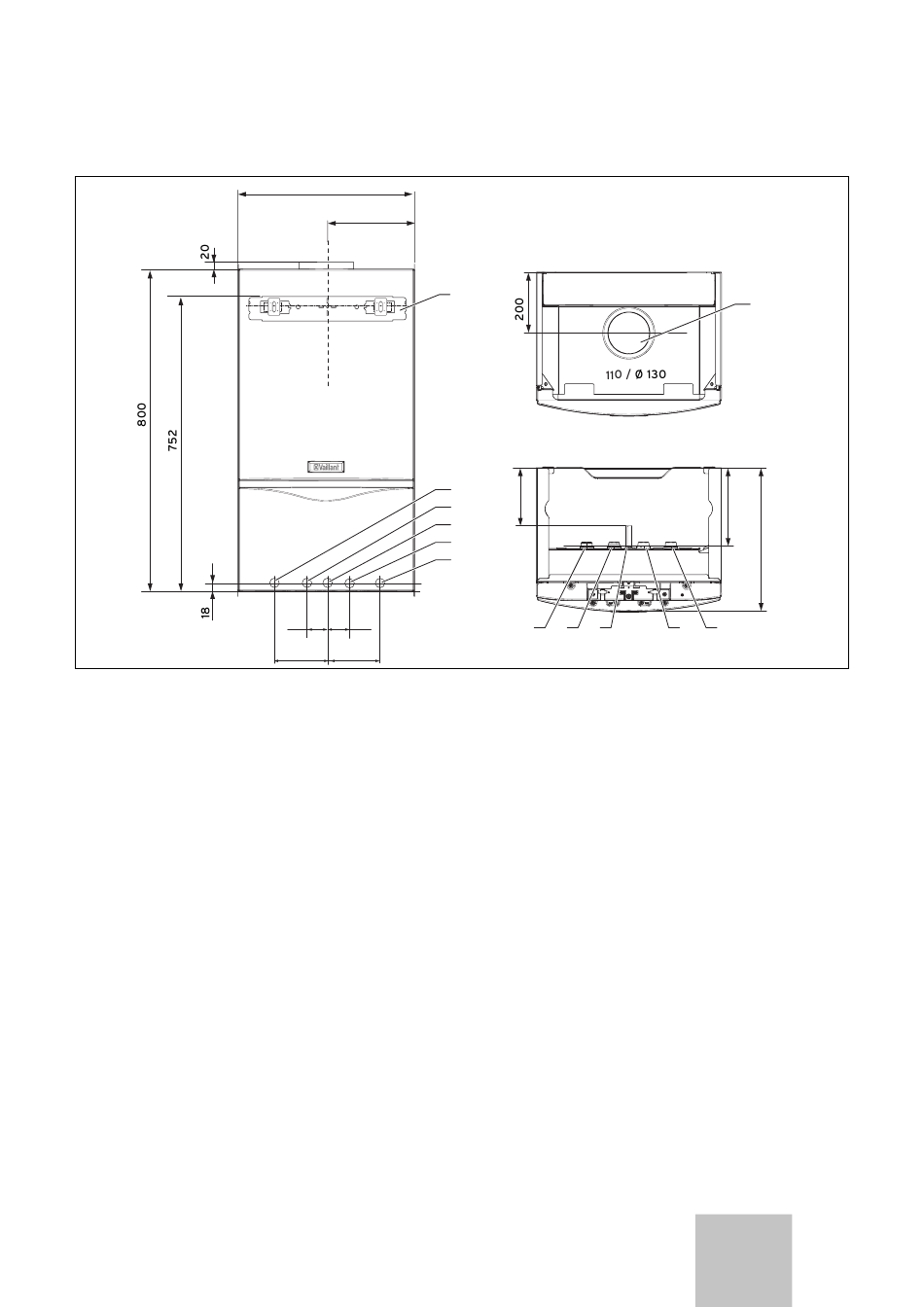

Fig. 4.2 Cotes de raccordement en mm
(représenté ici : atmoTEC plus)
Légende
1 Retour chauffage Ø 22 mm
2 Raccord d'eau froide Ø 15 mm
3 Raccord de gaz Ø 15 mm
4 Raccord d'eau chaude Ø 15 mm
5 Départ chauffage Ø 22 mm
6 Support de l'appareil
7 Raccordement pour évacuation des gaz d'échappement
Ø 110 mm  20 kW
Ø 130 mm  24 kW
Notice d'installation et d'entretien atmoTEC pro, atmoTEC plus 0020029204_03
440
220
6
5
4
3
2
1
35 35
100 100
Ø
130
5 4 3

Montage 4

7
180
338
2 1
BE 9
FR
