4.3

Maattekening en aansluitmaten

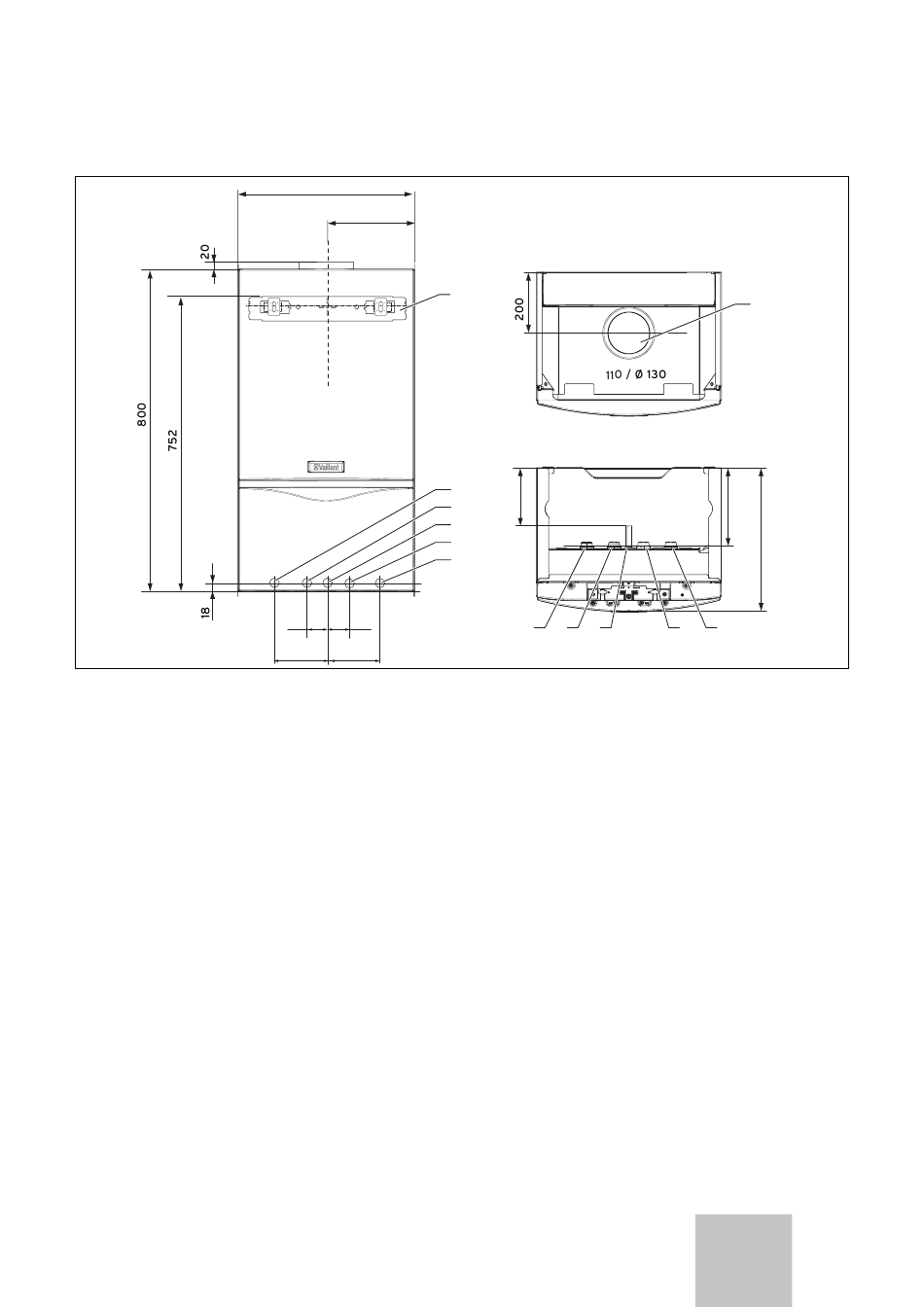

Afb. 4.2 Aansluitmaten in mm (hier afgebeeld: atmoTEC plus)
Legenda
1 CV-retourleiding Ø 22 mm
2 Koudwateraansluiting, Ø 15 mm
3 Gasaansluiting, Ø 15 mm
4 Warmwateraansluiting, Ø 15 mm
5 CV-aanvoerleiding Ø 22 mm
6 Ophangbeugel
7 Aansluiting voor rookgasafvoer
Ø 110 mm  20 kW
Ø 130 mm  24 kW
Installatie- en onderhoudshandleiding atmoTEC pro, atmoTEC plus 0020029204_03
440
220
6
5
4
3
2
1
35 35
100 100
Ø
130
5 4 3
Montage 4
7
180
338
2 1
