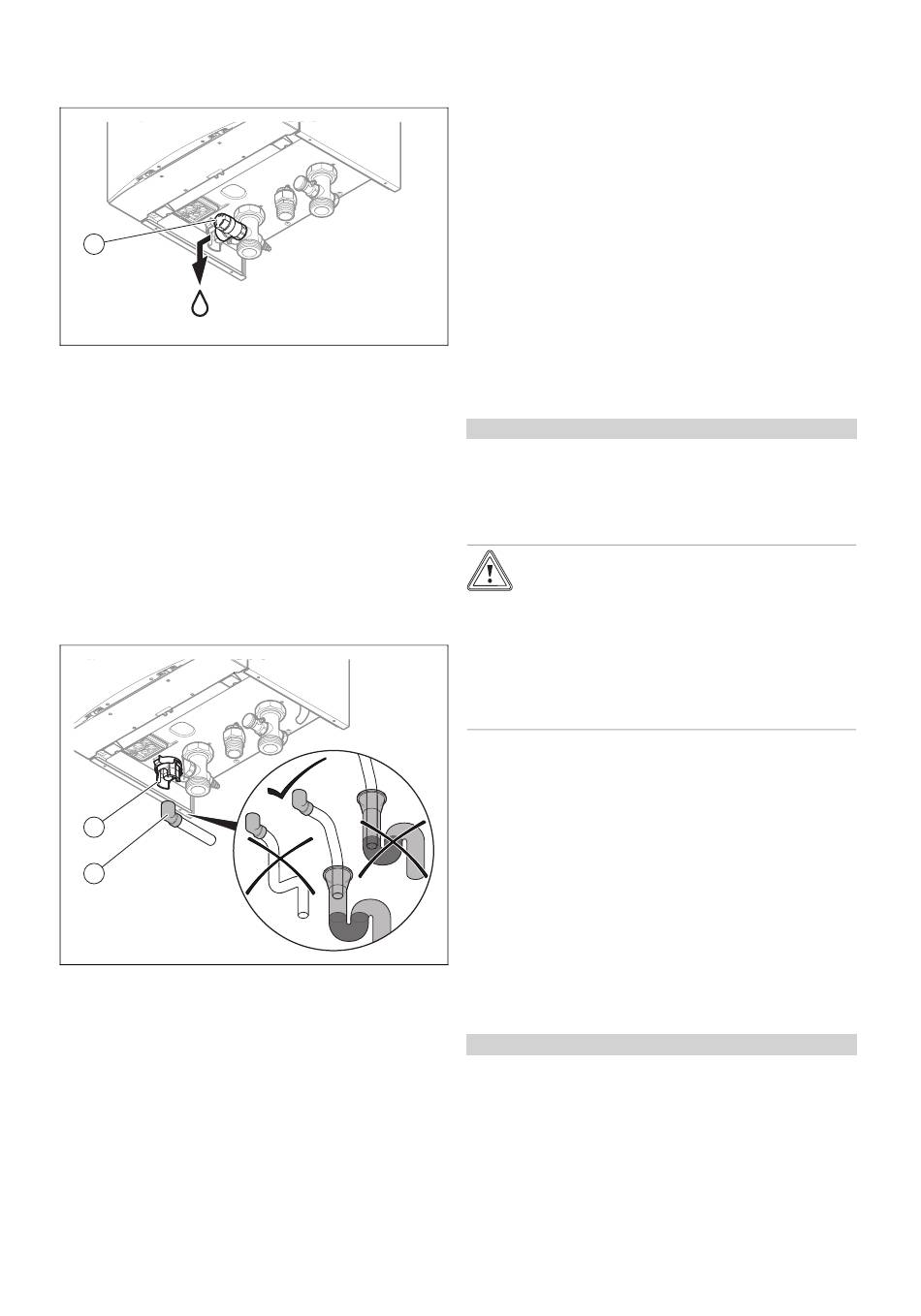

5.5.4.1 Raccordement de l'évacuation de la
soupape de sécurité
1
1. Connectez la soupape de sécurité (1) à un circuit d'éva-
cuation approprié en s'assurant que le tuyau d'évacua-
tion soit maintenu ouvert à l'air libre.
2. Veillez à ce que la conduite d'évacuation de la soupape
de sécurité soit aussi courte que possible et qu'elle
présente une pente.
3. Positionnez l'extrémité de la conduite d'évacuation de
façon à ce que personne ne puisse être blessé ni aucun
composant électrique endommagé en cas d'écoulement
d'eau ou d'échappement de vapeur.
4. Veillez à ce que l'extrémité de la conduite soit bien vi-
sible.
5.5.4.2 Raccordement de la conduite d'évacuation
des condensats
1
2
▶
Respectez les présentes instructions, les directives ju-
ridiques et les réglementations locales se rapportant à
l'évacuation des condensats.
▶
Utilisez du PVC ou toute autre matière appropriée pour
évacuer les condensats qui ne sont pas neutralisés.
▶
Si vous ne pouvez pas garantir que les matériaux de la
conduite d'évacuation des condensats sont appropriés,
alors installez un système permettant de neutraliser les
condensats.
▶
Assurez-vous que la conduite d'évacuation des conden-
sats respecte une pente continue (45 mm par mètre) et
que l'écoulement soit possible à un point de d'évacuation
approprié dans une partie chauffée du bâtiment.
0020261147_01 ecoTEC plus Notice d'installation et de maintenance
▶
Assurez-vous que la conduite d'évacuation des conden-
sats n'est pas connectée d'une manière étanche à la
conduite flexible d'évacuation des condensats.
▶
Procédez au raccordement du siphon des condensats (1)
en utilisant la conduite flexible d'évacuation des conden-
sats fournie (2).
▶
Connectez une conduite d'évacuation des condensats
non fournie à la conduite flexible d'évacuation des
condensats (2).
5.6 Montage et raccordement de l'alimentation
en air et du système d'évacuation des gaz
de combustion
5.6.1 Montage et raccordement du conduit du
système ventouse
1. Pour connaître les conduits du système ventouse com-
patibles, reportez-vous à la notice de montage de la
fumisterie.
Conditions: Installation dans une pièce humide
▶
Raccordez le produit à une installation du système ven-
touse indépendante de l'air ambiant.
–
L'air de combustion ne doit pas être prélevé à l'em-
placement d'installation.
Attention !
Risque d'intoxication par les fumées qui
s'échappent !
Les graisses à base d'huile minérale sont
susceptibles d'endommager les joints.
▶
Pour faciliter le montage, utilisez exclusi-
vement de l'eau ou du savon noir du com-
merce et proscrivez la graisse.
2. Montez le conduit du système ventouse en vous réfé-
rant à la notice de montage correspondante.
5.6.2 Installation B23
Un système d'évacuation des gaz de combustion pour ap-
pareils de conception homologuée B23 (chaudières murales
gaz sur air ambiant) suppose un dimensionnement et une
mise en œuvre particulièrement soignés.
▶
Reportez-vous aux caractéristiques techniques du pro-
duit au cours du dimensionnement.
▶
Conformez-vous bien aux règles de l'art.
5.6.3 Consignes et informations relatives à une
installation B23P
Validité: B23P
Le système d'évacuation des gaz de combustion doit au
minimum être conforme aux critères de la catégorie T 120
P1 W 1 au sens de la norme EN 1443. La longueur de tube
maximale doit être calculée sur la base de l'écart de pres-
sion admissible indiqué dans les caractéristiques techniques.
La longueur de tube maximale (tube rectiligne uniquement)
doit être conforme à la longueur maximale autorisée pour
les tubes des gaz de combustion, sans coude. En présence
de coudes, il faut réduire la longueur de tube maximale en
