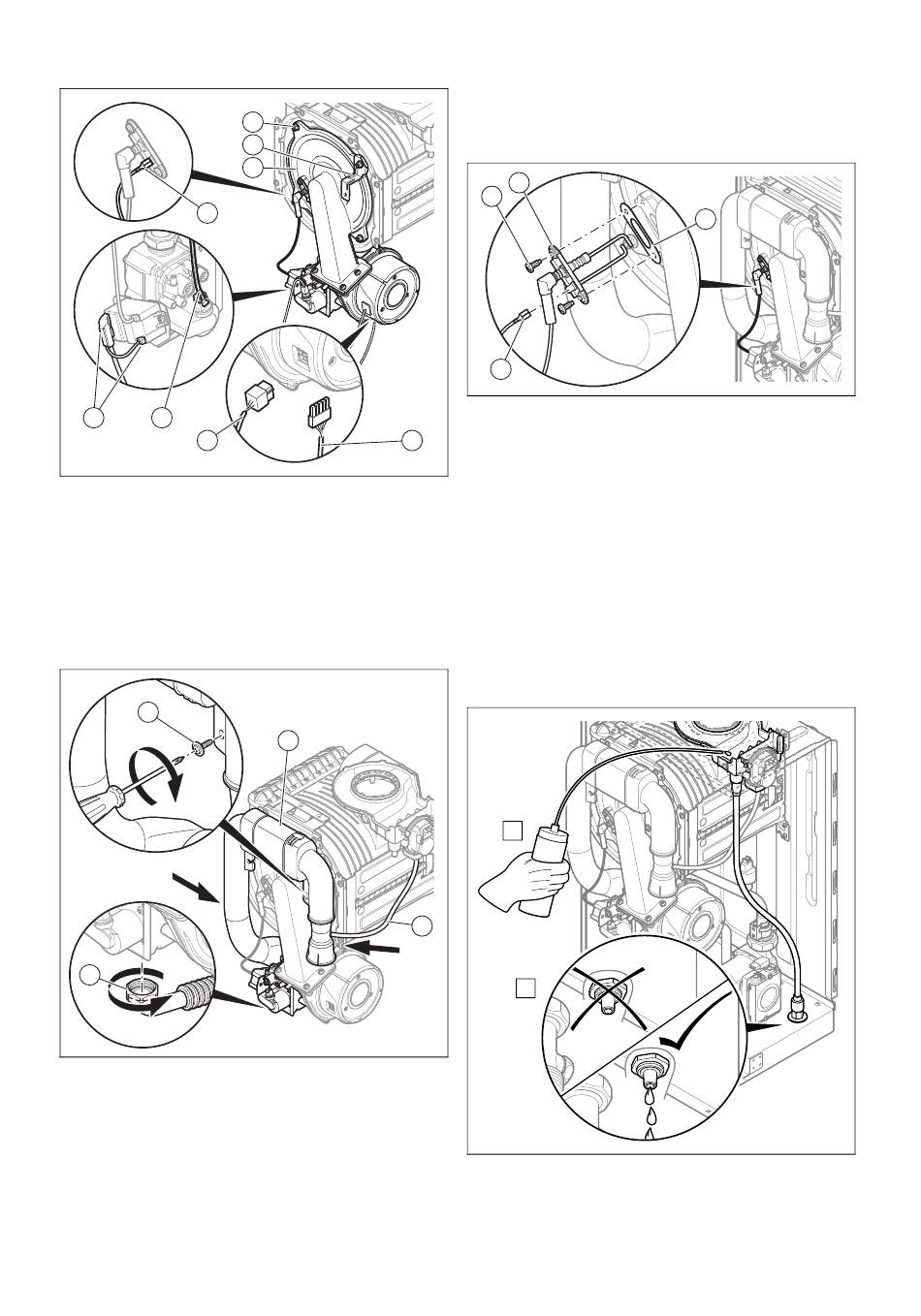

11.3.5 Montage du module compact thermique
5
4
3
2
1.
Placez le module compact thermique (8) sur l'échan-
geur de chaleur.
2.
Positionnez la patte (7) du fixation du tube d'entrée
d'air.
3.
Serrez les quatre écrous neufs (6) en croix, jusqu'à ce
que la bride de fixation du brûleur repose uniformément
sur les surfaces d'appui.
–
Couple de serrage: 6 Nm
4.
Rebranchez les connecteurs (1) (2) (3) (4) (5).
2
4
5.
Raccordez la conduite de gaz (4) avec un joint neuf.
6.
Ouvrez le robinet d'arrêt du gaz.
7.
Assurez-vous qu'il n'y a pas de fuite.
8.
Contrôlez si la bague d'étanchéité du tube d'entrée d'air
(3) est bien placée dans son logement.
9.
Reconnectez le tube d'entrée d'air sur le manchon d'as-
piration.
10. Fixez le tube d'entrée d'air avec la vis de maintien (2).
0020261147_01 ecoTEC plus Notice d'installation et de maintenance
6
7
8
1
3
1
Inspection et maintenance 11
11. Rebranchez le tube silicone du système de vérification
du débit d'air (1).
12. Vérifiez la pression dynamique du gaz. (→ page 24)
11.3.6 Vérification de l'électrode d'allumage
3
2
1
1.
Débranchez le câble de liaison à la terre (1).
2.
Enlevez les vis de fixation (2).
3.
Retirez délicatement l'électrode (3) de la chambre de
combustion.
4.
Vérifiez que l'extrémité des électrodes n'est pas endom-
magée.
5.
Nettoyez et vérifiez l'écartement des électrodes.
–
Écartement des électrodes d'allumage:
4,5 ± 0,5 mm
6.
Remplacez le joint (4).
7.
Remontez l'électrode en procédant dans l'ordre inverse
des opérations.
11.3.7 Nettoyage du circuit d'évacuation du
collecteur d'eau de pluie
A
B
1.
Vérifiez que le collecteur d'eau de pluie n'est pas en-
crassé ni obstrué et nettoyez-le si nécessaire.
2.
Versez de l'eau dans le collecteur d'eau de pluie (A).
4
37
