Fermez le robinet d'arrêt du gaz.

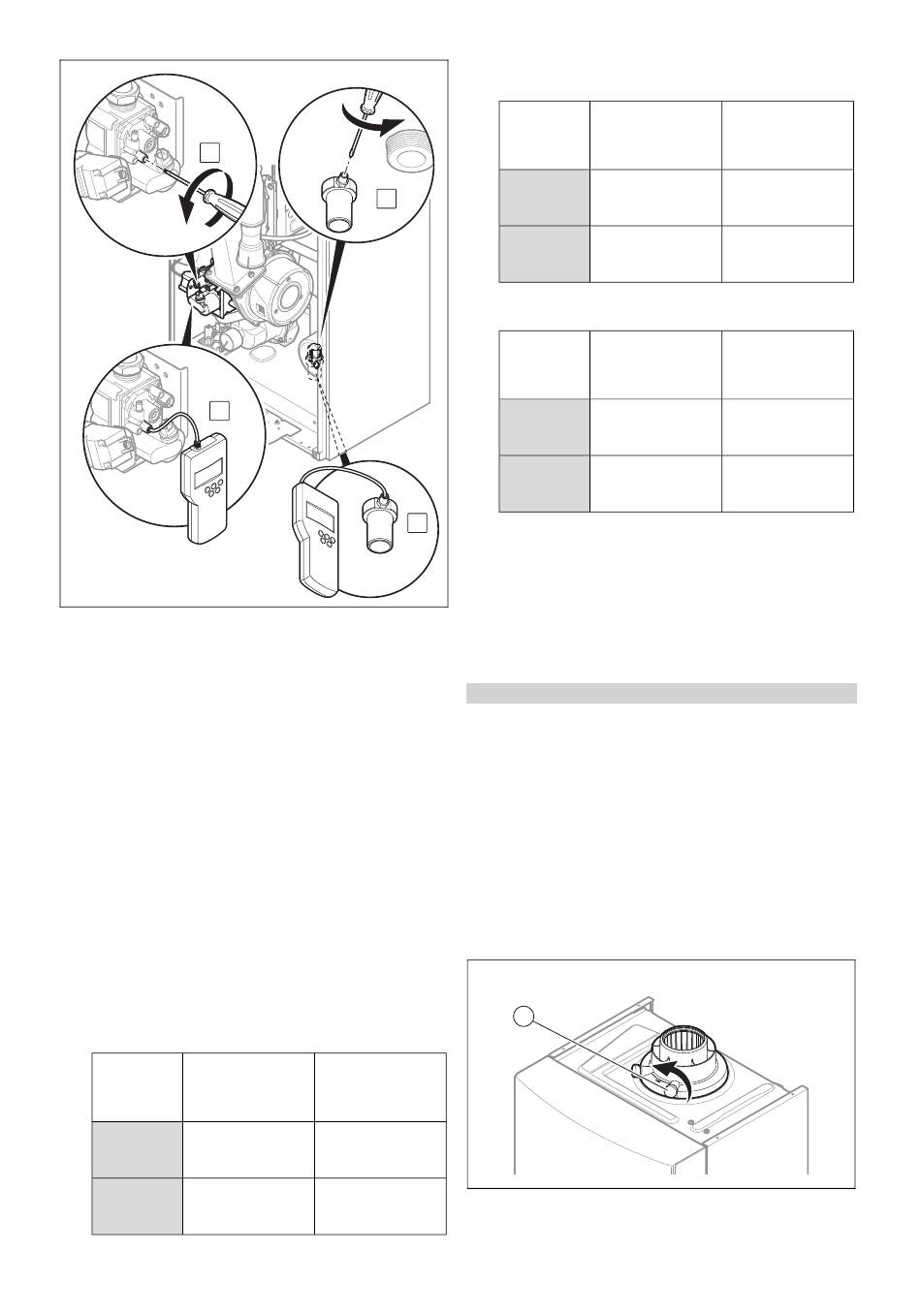

Alternative 1 / 2 ‒ Mesure de la pression du
2.
gaz sur le mécanisme gaz :
▶
Dévissez la vis du raccord fileté (A) au niveau du
mécanisme gaz.
▶
Raccordez un manomètre numérique ou un mano-
mètre à tube en U (B).
Alternative 2 / 2 ‒ Mesure de la pression du
2.
gaz sur le raccord gaz :
▶
Dévissez la vis du raccord fileté (C) au niveau du
raccord gaz.
▶
Raccordez un manomètre numérique ou un mano-
mètre à tube en U (D).
3.
Ouvrez le robinet d'arrêt du gaz.
4.
Ouvrez les vannes du circuit hydraulique.
5.
Mettez le produit en fonctionnement avec le programme
de contrôle P.01.
6.
Mesurez la pression dynamique du gaz par rapport à la
pression atmosphérique.
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G20
Pression dyna-
mique du gaz ad-
missible mesurée
au point (D)
VU 486/5-5
1,70 ... 2,50 kPa
(H-FR)
(17,00
... 25,00 mbar)
VU 656/5-5
1,70 ... 2,50 kPa
(H-FR)
(17,00
... 25,00 mbar)
0020261147_01 ecoTEC plus Notice d'installation et de maintenance
C
D
7.
8.
9.
10. Vissez la vis du raccord fileté de mesure (A) ou (C) à
11. Ouvrez le robinet d'arrêt du gaz.
12. Vérifiez qu'il n'y a pas de fuite de gaz au niveau du
Conditions: Pression dynamique du gaz hors de la plage admissible
▶
Si vous n'êtes pas en mesure de remédier au défaut,
adressez-vous au fournisseur de gaz.
▶
Fermez le robinet d'arrêt du gaz.
7.8.3
1.
2.
3.
Pression dyna-
mique du gaz ad-
missible mesurée
au point (B)
1,60 ... 2,40 kPa
(16,00
... 24,00 mbar)
1,55 ... 2,35 kPa
(15,50
4.
... 23,50 mbar)
Mise en service 7
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G25
Pression dyna-
mique du gaz ad-
missible mesurée
au point (D)
VU 486/5-5
2,00 ... 3,00 kPa
(H-FR)
(20,00
... 30,00 mbar)
VU 656/5-5
2,00 ... 3,00 kPa
(H-FR)
(20,00
... 30,00 mbar)
Ecart de pression du raccordement du
gaz/pression dynamique du gaz en G31
Pression dyna-
mique du gaz ad-
missible mesurée
au point (D)
VU 486/5-5
2,50 ... 4,50 kPa
(H-FR)
(25,00
... 45,00 mbar)
VU 656/5-5
2,50 ... 4,50 kPa
(H-FR)
(25,00
... 45,00 mbar)
Éteignez le produit.
Fermez le robinet d'arrêt du gaz.
Enlevez le manomètre.
fond.
raccord de mesure.
Contrôle et éventuellement réglage de la
teneur en CO₂ (réglage du ratio d'air)
Assurez-vous que les vannes du circuit chauffage sont
ouvertes.
Mettez le produit en fonctionnement avec le programme
de contrôle P.01.
Patientez 5 minutes, pour que le produit atteigne sa
température de service.
1
Mesurez la teneur en CO₂ au niveau du point de me-
sure des gaz de combustion (1).
Pression dyna-
mique du gaz ad-
missible mesurée
au point (B)
1,85 ... 2,83 kPa
(18,50
... 28,30 mbar)
1,85 ... 2,85 kPa
(18,50
... 28,50 mbar)
Pression dyna-
mique du gaz ad-
missible mesurée
au point (B)
2,45 ... 4,45 kPa
(24,50
... 44,50 mbar)
2,35 ... 4,35 kPa
(23,50
... 43,50 mbar)
