4 Montage
2.
Faites pression sur les deux ergots de fixation (B) pour
libérer le panneau avant.
3.
Saisissez le panneau avant au niveau du rebord infé-
rieur, puis faites-le basculer vers l'avant (C).
4.
Décrochez le panneau avant de sa fixation en le tirant
vers le haut (D) et retirez-le.
4.8.2

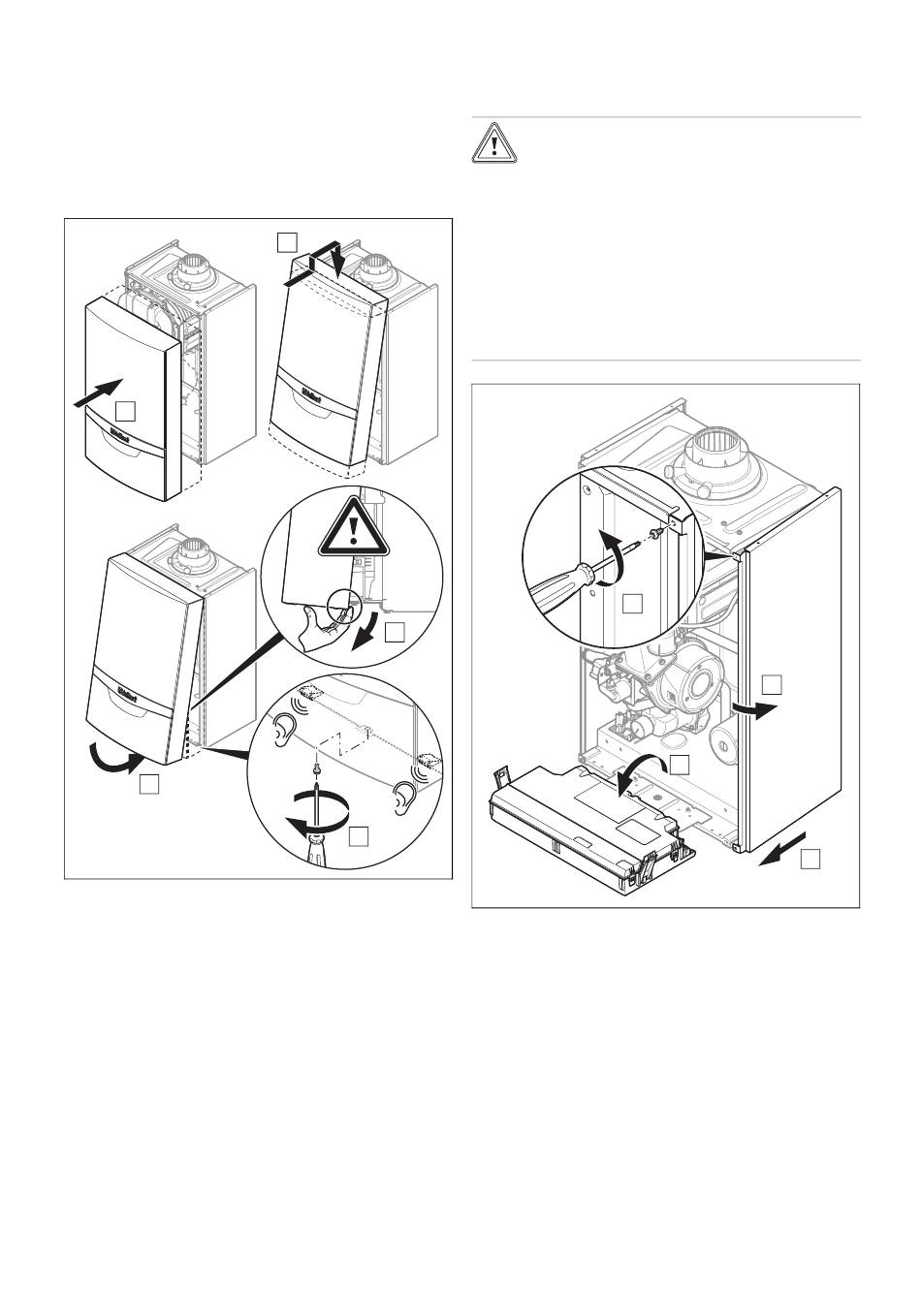

Montage du panneau avant
A
C
1.
Placez le panneau avant (A) sur les fixations du haut
(B).
2.
Basculez le bas du panneau avant vers le produit (C).
3.
Pressez le panneau avant contre le produit en veillant à
ne pas endommager l'isolation (D).
4.
Enclenchez les deux ergots de fixation sur le panneau
avant.
5.
Serrez la vis à fond (E) pour fixer le panneau avant.
10
B
D
E
4.9
Démontage/montage du panneau latéral
4.9.1
Démontage du panneau latéral
Attention !
Risque de dommages matériels en cas de
déformation mécanique !
Si vous démontez les deux panneaux laté-
raux, le produit est susceptible de subir une
déformation mécanique, ce qui peut entraîner
des dommages au niveau du tubage, et donc
des défauts d'étanchéité.
▶
Démontez les panneaux latéraux à tour
de rôle, mais surtout pas les deux pan-
neaux latéraux en même temps.
2X
A
▶
Démontez le panneau latéral comme indiqué sur l'illustra-
tion.
4.9.2
Montage du panneau latéral
▶
Montez le panneau latéral dans l'ordre inverse des opé-
rations de démontage.
Notice d'installation et de maintenance ecoTEC plus 0020261147_01
C
B
D
