7 Mise en service
5.
Comparez la valeur mesurée à la valeur correspon-
dante dans le tableau.
Valeurs de réglage, gaz naturel G20 (→ page 53)
Valeurs de réglage, gaz naturel G25 (→ page 53)
Valeurs de réglage, gaz de pétrole liquéfié G31
(→ page 54)
6.
Démontez le panneau avant. (→ page 9)
Validité: VU 486/5-5 (H-FR)

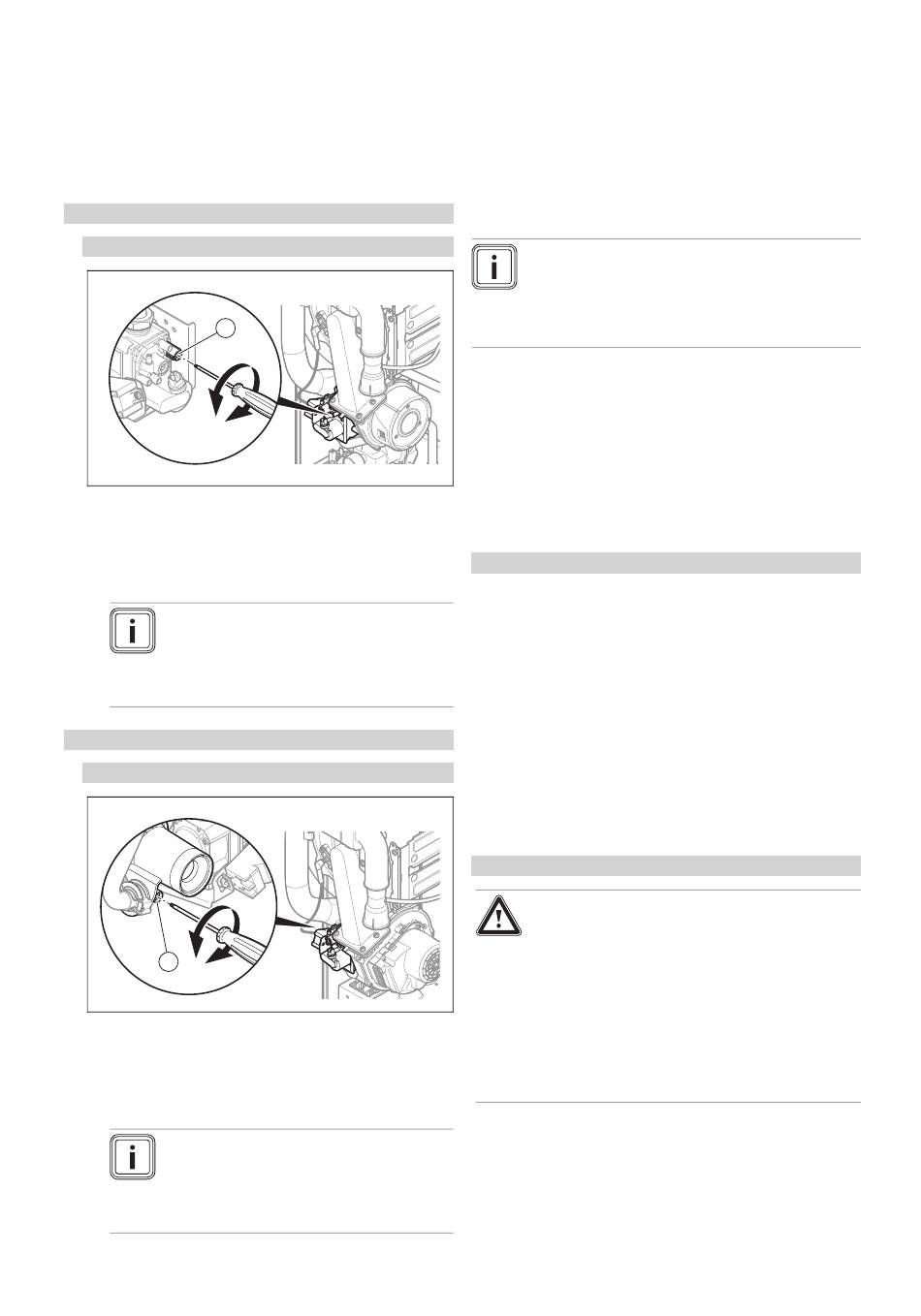

Conditions: Réglage de la teneur en CO₂ nécessaire
1
▶
Pour régler la teneur en CO₂ (valeur avec panneau
avant démonté), tournez la vis (1).
▶
Effectuez le réglage progressivement, en effectuant
1/8 tour à chaque fois, et attendez env. 1 min après
chaque réglage, de sorte que la valeur se stabilise.
Remarque
Rotation vers la gauche : diminution de la
teneur en CO₂
Rotation vers la droite : augmentation de la
teneur en CO₂
Validité: VU 656/5-5 (H-FR)
Conditions: Réglage de la teneur en CO₂ nécessaire
1
▶
Pour régler la teneur en CO₂ (valeur avec panneau
avant démonté), tournez la vis (1).
▶
Effectuez le réglage progressivement, en effectuant
1/8 tour à chaque fois, et attendez env. 1 min après
chaque réglage, de sorte que la valeur se stabilise.
Remarque
Rotation vers la gauche : augmentation de
la teneur en CO₂
Rotation vers la droite : diminution de la
teneur en CO₂
26
7.
Une fois le réglage effectué, arrêtez le programme de
contrôle.
8.
S'il est impossible d'effectuer un réglage conforme à
l'intervalle de réglage prescrit, ne mettez pas le produit
en service.
–
Contactez le service client.
9.
Montez le panneau avant. (→ page 10)
7.8.4
Procédure de changement de gaz
Remarque
Il vous faut un kit de conversion à commander
séparément.
La conversion est décrite dans la notice jointe au
kit de conversion.
▶
Suivez les instructions de la notice du kit de conversion
pour effectuer le changement de gaz au niveau du pro-
duit.
7.9
Contrôle d'étanchéité
▶
Vérifiez l'étanchéité de la conduite de gaz, du circuit
chauffage et du circuit d'eau chaude.
▶
Vérifiez que le conduit du système ventouse a été correc-
tement installé.
Conditions: Fonctionnement indépendant de l'air ambiant
▶
Vérifiez que la chambre de combustion est hermétique-
ment fermée.
7.9.1
Vérification du mode chauffage
1.
Assurez-vous qu'il y a bien une demande de chauffage
sur le produit.
2.
Rendez-vous au Moniteur système.
Codes d'état – vue d'ensemble (→ page 43)
◁
Si le produit fonctionne correctement, la mention
S.04 apparaît à l'écran.
7.9.2
Vérification de la production d'eau chaude
sanitaire
Conditions: Ballon raccordé
Danger !
Danger de mort en présence de légio-
nelles !
Les légionelles se développent à des tempé-
ratures inférieures à 60 °C.
▶
Veillez à ce que l'utilisateur ait pris
connaissance de toutes les mesures
liées à la fonction anti-légionelles afin de
satisfaire aux prescriptions en vigueur en
matière de prévention de la légionellose.
▶
Assurez-vous que le thermostat du ballon demande de
la chaleur.
1.
Rendez-vous au Moniteur système.
Notice d'installation et de maintenance ecoTEC plus 0020261147_01
