Etablir la communication entre Config 5800 et l'appareil 
8.4.5
de mesure
2
1

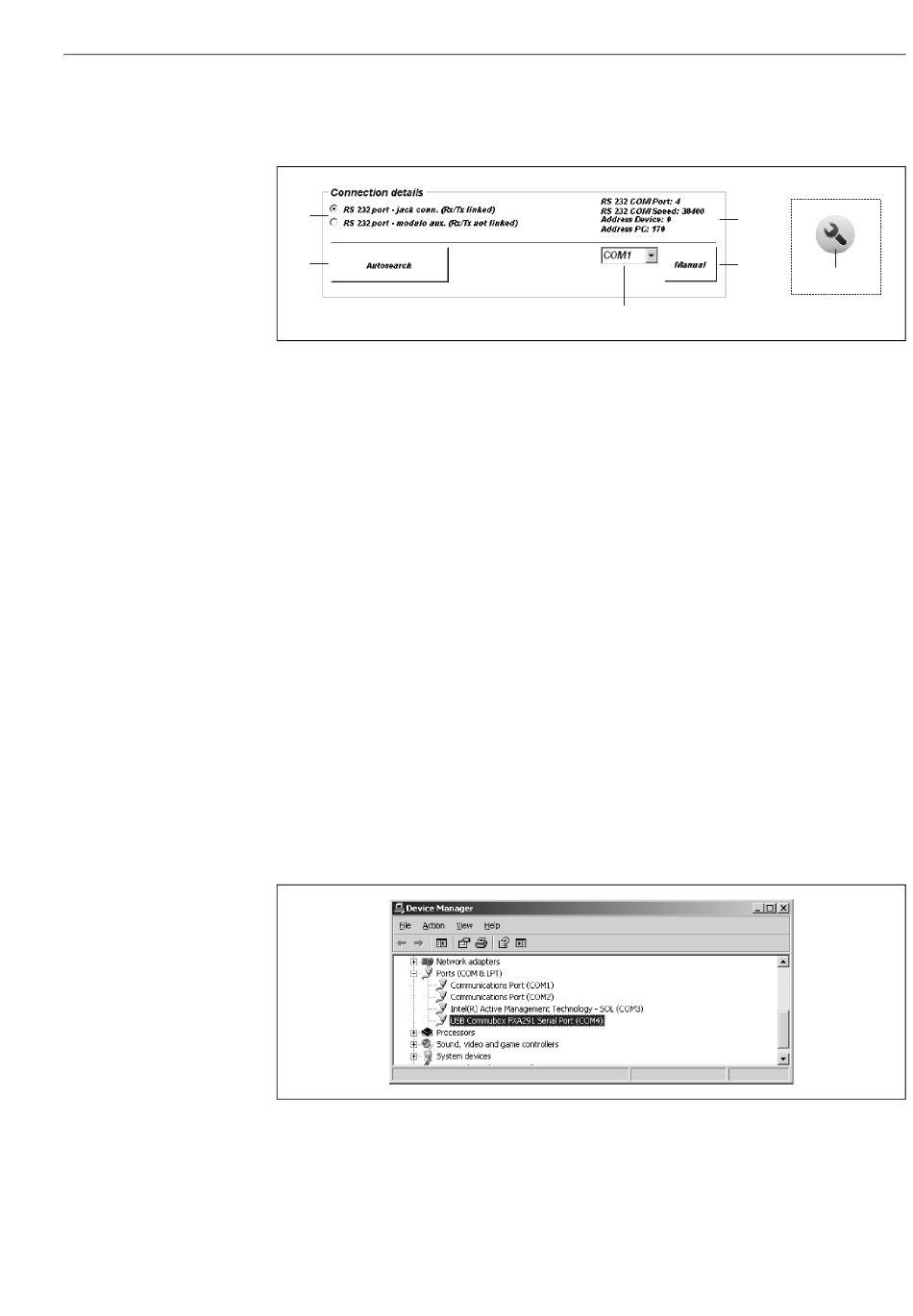

Fig. 41: Interface de configuration Config 5800 : Informations et réglages de l'interface
1 Recherche automatique des appareils de mesure raccordés
2 Sélection liaison RS232 : Ne pas modifier la sélection "RS 232 - jack comm. (Rx/Tx linked)" !
3 Informations sur l'interface active :
- Type de liaison et port utilisé
- Vitesse de liaison
- Adresse de l'appareil de mesure pour la réception de commandes
- Adresse de l'appareil de mesure pour l'émission de commandes
4 Etablissement de la liaison vie le COM-Port sélectionné
5 Liste de sélection COM-Port
6 Onglet : Afficher/masquer les informations et réglages sur l'interface
(l'onglet se situe au niveau du menu de fonctions sur l'interface de configuration ä 57)
Si la liaison entre l'ordinateur portable et l'appareil de mesure n'est pas automatiquement établie au
démarrage de l'outil de configuration Config 5800, il convient d'affecter le COM-Port manuellement.
Etablissement manuel de la communication
Activer l'onglet "Autosearch" (N° 1 å 41).
1.
à Le COM-Port est recherché, affecté et la communication est établie.
Remarque !
Si la communication n'est pas correctement établie par le biais de la fonctionnalité Autosearch, il
convient de déterminer le COM-Port par le biais du Device-Manager de l'ordinateur portable raccordé
puis de l'affecter manuellement :
1. via le Device Manager, déterminer le COM-Port utilisé pour le
"USB Commubox FXA291 Serial Port" raccordé.
Fig. 42: Exemple Device Manager
Sélectionner le COM-Port déterminé dans la liste de sélection (N°5 å 41).
2.
3. Activer la sélection via l'onglet "Manual".
à Le COM-Port est affecté et la communication est établie.
Possibilités de configuration
3
4
5
6
A0016989
A0016990
