Proline Promag W 800
Endress+Hauser
7.2.2
Pour la version séparée : raccorder le câble de liaison
Pour la mise en service de l'appareil de mesure il faut procéder à différentes étapes dans un
ordre bien défini. Avant d'y procéder, vérifier que toutes les mesures préalables ont bien été
effectuées ä 68.
1.
Ouvrir le couvercle du boîtier.
– Dévisser les 4 vis à l'aide d'un tournevis cruciforme.
– Soulever légèrement le couvercle du boîtier et le basculer vers la gauche.
Le couvercle est fixé au boîtier à l'aide de deux crampons flexibles.
Faire passer le câble à travers les entrées de câble ä 35.
2.
Ne pas enlever la rondelle d'étanchéité de l'entrée de câble afin de garantir l'étanchéité.
Dénuder les extrémités de câble et mettre en place des douilles de terminaison ä 34.
3.
4.
Raccorder les câbles en fonction des bornes.
Lors du raccordement du blindage de câble à la borne de terre, tenir compte du concept de
mise à la terre de l'installation.
17
16
10
1
2

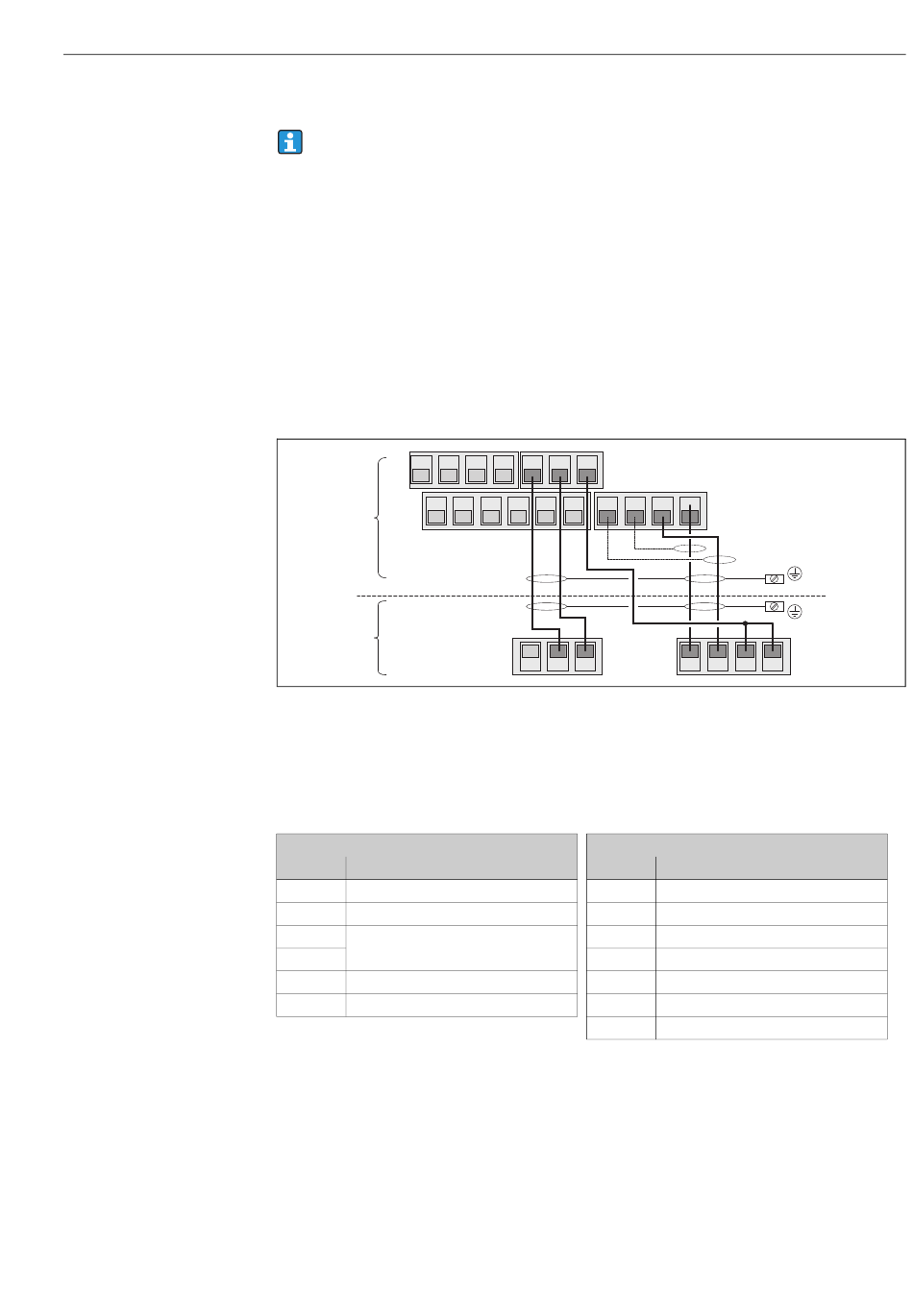

Fig. 25:
Raccordement de la version séparée
1
Bornes de raccordement transmetteur
2
Bornes de raccordement capteur
3
Câble de bobine
4
Câble d'électrode
Occupation des bornes
Capteur
Borne
Raccordement
5
Electrode E1
7
Electrode E2
4
Electrode de référence,
bornes pontées
37
41
Câble de bobine B2
42
Câble de bobine B1
5.
Monter la pince d'ancrage et serrer fermement les raccords de câble.
6.
Fixer le couvercle du boîtier.
– Fixer le couvercle sur le boîtier.
– Serrer les 4 vis à l'aide d'un tournevis cruciforme.
15
14
13
12
11
9
8
7
6
5
4
3
42
41
3
Borne
1
2
3
4
11
12
13
Raccordement électrique
2
1
5
7
4
37
4
Transmetteur
Raccordement
Electrode E1
Electrode E2
Blindage électrode E1
Blindage électrode E2
Electrode de référence
Câble de bobine B2
Câble de bobine B1
A0017027
37
