7.5 Garantir le dégré de protection de l'appareil de mesure
Attention !
Les vis du boîtier du capteur ne doivent pas être desserrées sous peine d'annuler la protection garantie
par Endress+Hauser.
Pour garantir le degré de protection de l'appareil de mesure ä 110.
Après le raccordement électrique, procéder aux étapes suivantes :
• Vérifier que les joints du boîtier de raccordement ou du compartiment de l'électronique sont
propres et correctement en place. Le cas échéant nettoyer, sécher ou remplacer les joints.
• Serrer les vis du boîtier et les couvercles.
• Serrer fermement les raccords de câble.
• Afin que l'humidité ne pénètre pas dans l'entrée : avec le câble former une boucle devant l'entrée
de câble ("poche d'eau").

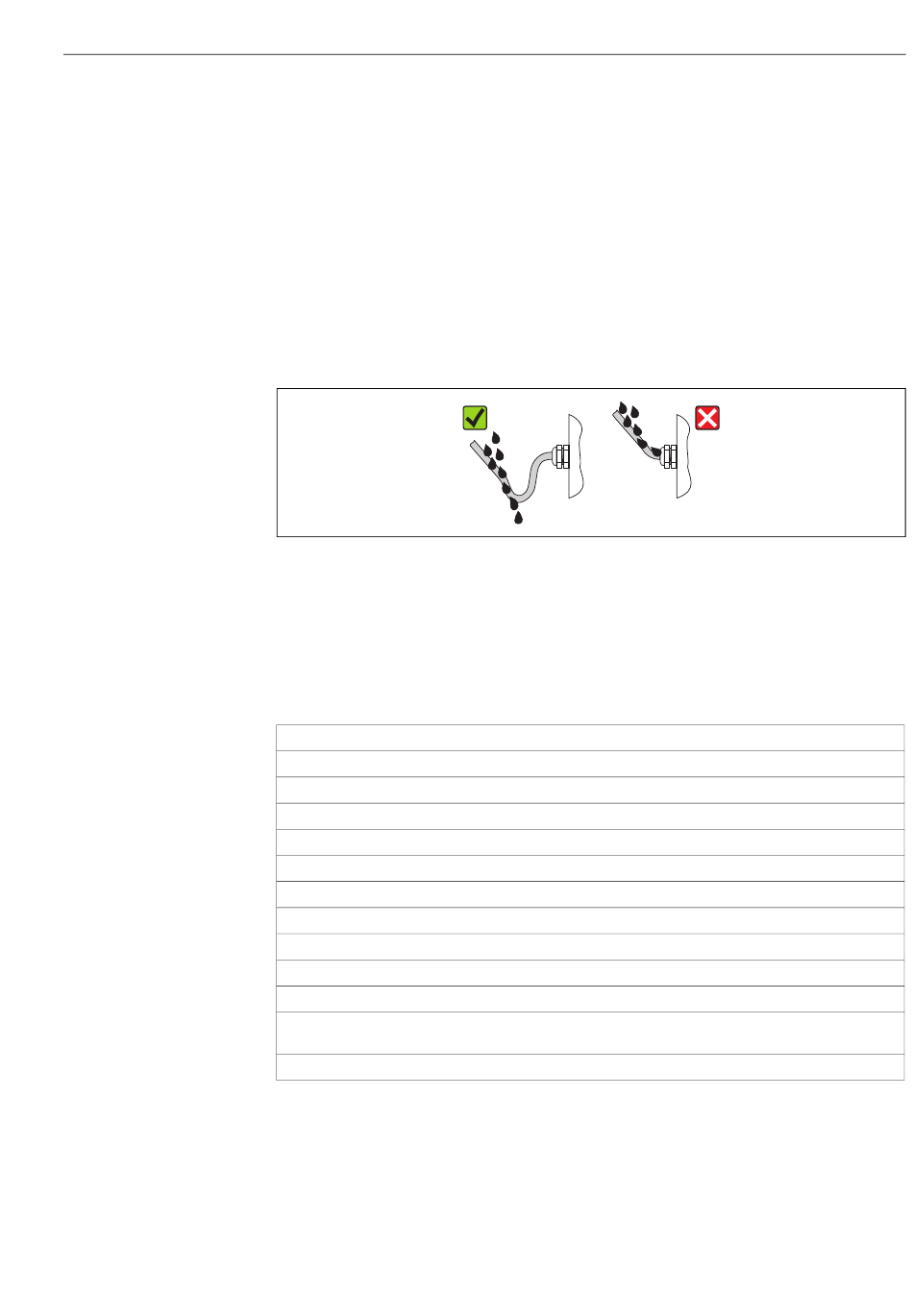

Fig. 36: Câble devant l'entrée de câble
• Utiliser des bouchons aveugles pour les entrées de câble non utilisées.
• Remarques pour les appareils de mesure avec l'option IP68 ä 20.
7.6 Contrôle du raccordement
L'appareil est-il endommagé (contrôle visuel) ?
Les câbles utilisés satisfont-ils aux exigences ?
Les câbles montés sont-ils soumis à une traction ?
Tous les raccords de câble sont-ils montés, serrés et étanches ? Chemin de câble avec séparateur d'eau ?
La tension d'alimentation correspond-elle aux indications portées sur la plaque signalétique du transmetteur ?
Le câble plat pour le module d'affichage et de configuration est-il correctement posé dans le boîtier ?
L'occupation des bornes est-elle correcte ?
L'antenne GSM/GPRS est-elle correctement raccordée ?
La puissance du signal est-elle suffisante pour l'établissement d'une liaison avec un réseau GSM/GPRS ?
Les piles sont-elles correctement en place et sécurisées ?
Les micro-commutateurs sont-ils correctement positionnés ?
En présence d'une tension d'alimentation : L'appareil de mesure est-il prêt à fonctionner (DEL rouge clignote) et
obtient-on un affichage lorsqu'une touche est actionnée pendant plus de 1 seconde ?
Tous les couvercles de boîtier sont-ils montés et serrés avec le couple de serrage approprié ?
Raccordement électrique
