Proline Promag W 800
"
Endress+Hauser

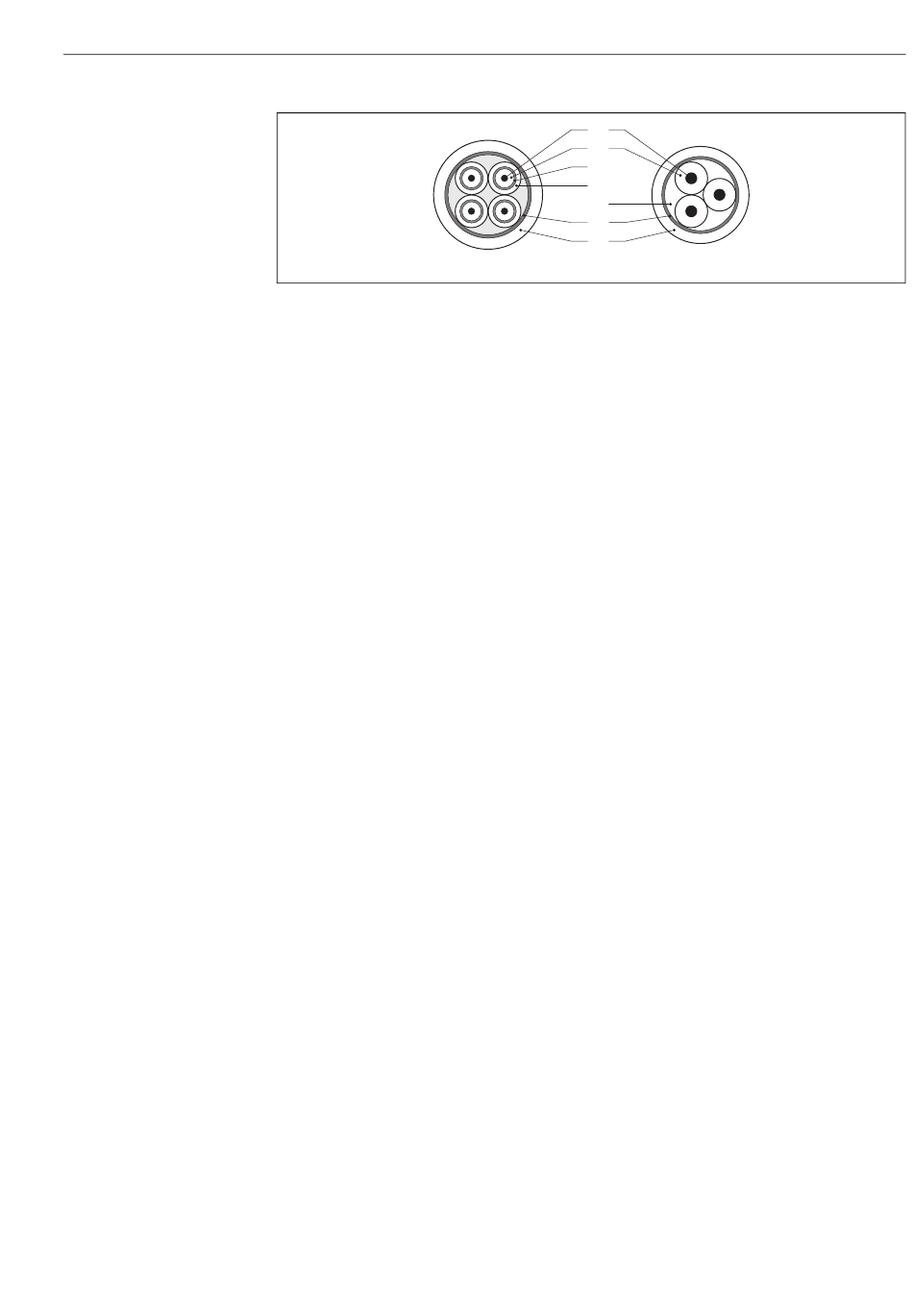

Fig. 21: Section de câble
a Câble d'électrode
b Câble de bobine
1 Fil
2 Isolation de fil
3 Blindage de fil
4 Gaine de fil
5 Renfort de fil
6 Blindage de câble
7 Gaine extérieure
Câbles de liaison renforcés
En option, Endress+Hauser fournit aussi des câbles de liaison renforcés avec une tresse métallique
supplémentaire.
Utiliser un câble de liaison renforcé pour :
• Pose de terre
• Risque lié à la présence de rongeurs
• Utilisation sous protection IP68
Utilisation en environnement fortement parasité
L'ensemble de mesure satisfait aux exigences générales de sécurité selon EN 61010 -1 et aux
exigences CEM selon CEI/EN 61326.
Attention !
La mise à la terre se fait par le biais des bornes de terre prévues à cet effet à l'intérieur du boîtier de
raccordement. Veiller à ce que les portions de blindage de câble dénudées et torsadées jusqu'à la
borne de terre soient le plus courtes possibles.
1
2
3
4
5
6
7
a
Raccordement électrique
b
A0003194
33
