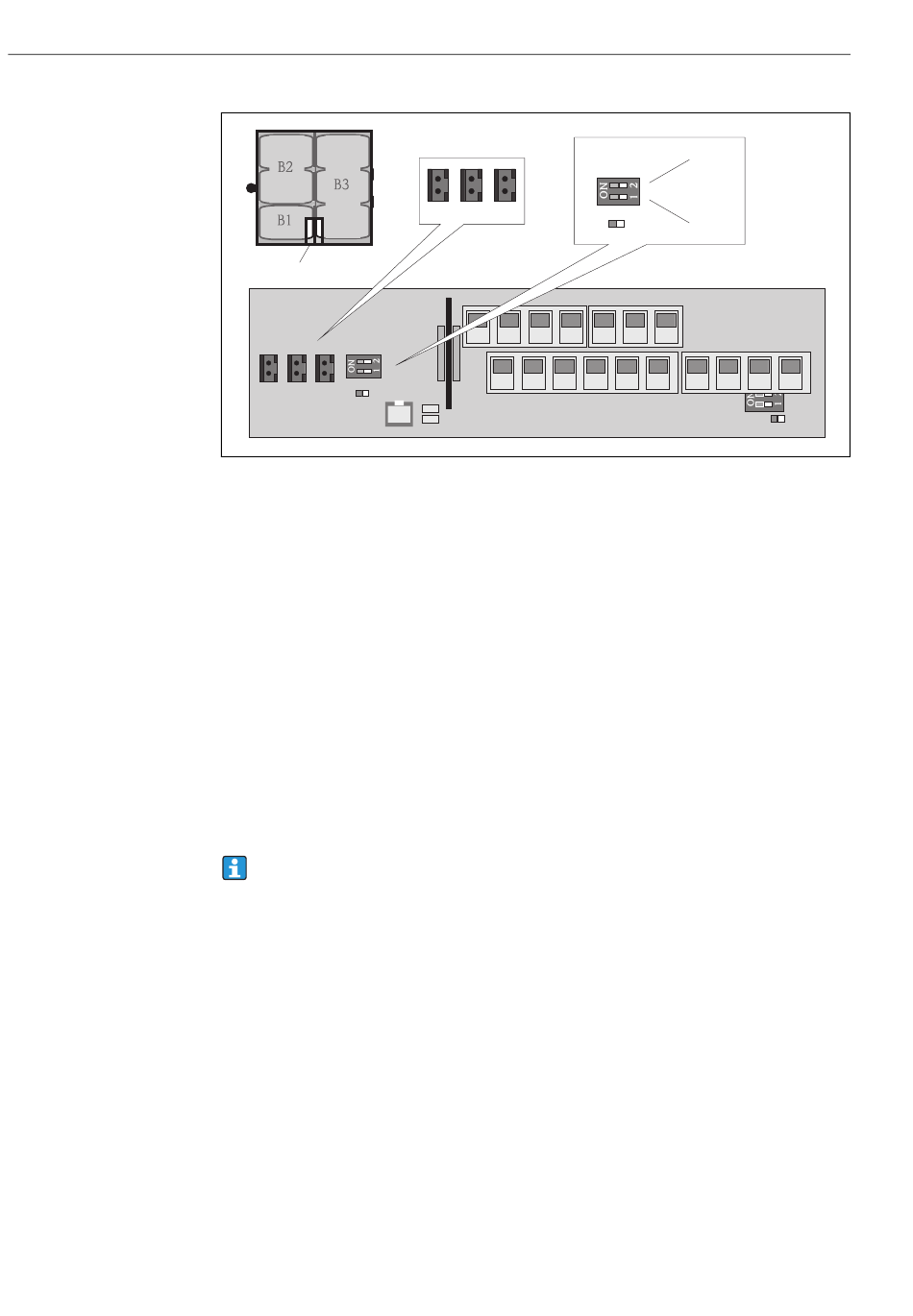

Fig. 31: Raccordement des piles, mise en marche de l'alimentation par piles
1 Ouverture de câble dans le couvercle du compartiment à piles
2 Connecteur pour le raccordement B1 et les raccordements B2 et B3
3 Micro-commutateur (ON/OFF) pour la mise en marche/arrêt des piles :
- Commutateur 1 : raccordement B3
- Commutateur 2 : raccordements B1 et B2
6. Fixer le couvercle du compartiment des piles.
– Poser les câbles des piles vers l'entrée de câble du couvercle du compartiment à pile
å 31.
– Mettre en place le couvercle du compartiment des piles en veillant à positionner, sur le côté
droit, les crampons de sécurité dans les rainures du couvercle.
– Avec un tournevis cruciforme, serrer la vis de fixation.
– Rabattre le capot de protection de l'alimentation externe.
7. Fixer le couvercle du boîtier.
– Fixer le couvercle sur le boîtier.
– Serrer les 4 vis à l'aide d'un tournevis cruciforme.
Penser à la mise au rebut des piles ä 104.
7.4

Compensation de potentiel

Danger !
Intégrer le système de mesure dans la compensation de potentiel.
7.4.1 Exigences imposées à la compensation de potentiel
Afin de garantir une mesure sans problèmes, il convient de respecter les points suivants :
• Produit et capteur au même potentiel électrique
• Concepts de mise à la terre interne
• Matériau et mise à la terre de la conduite
