5.4.2 Conexiones

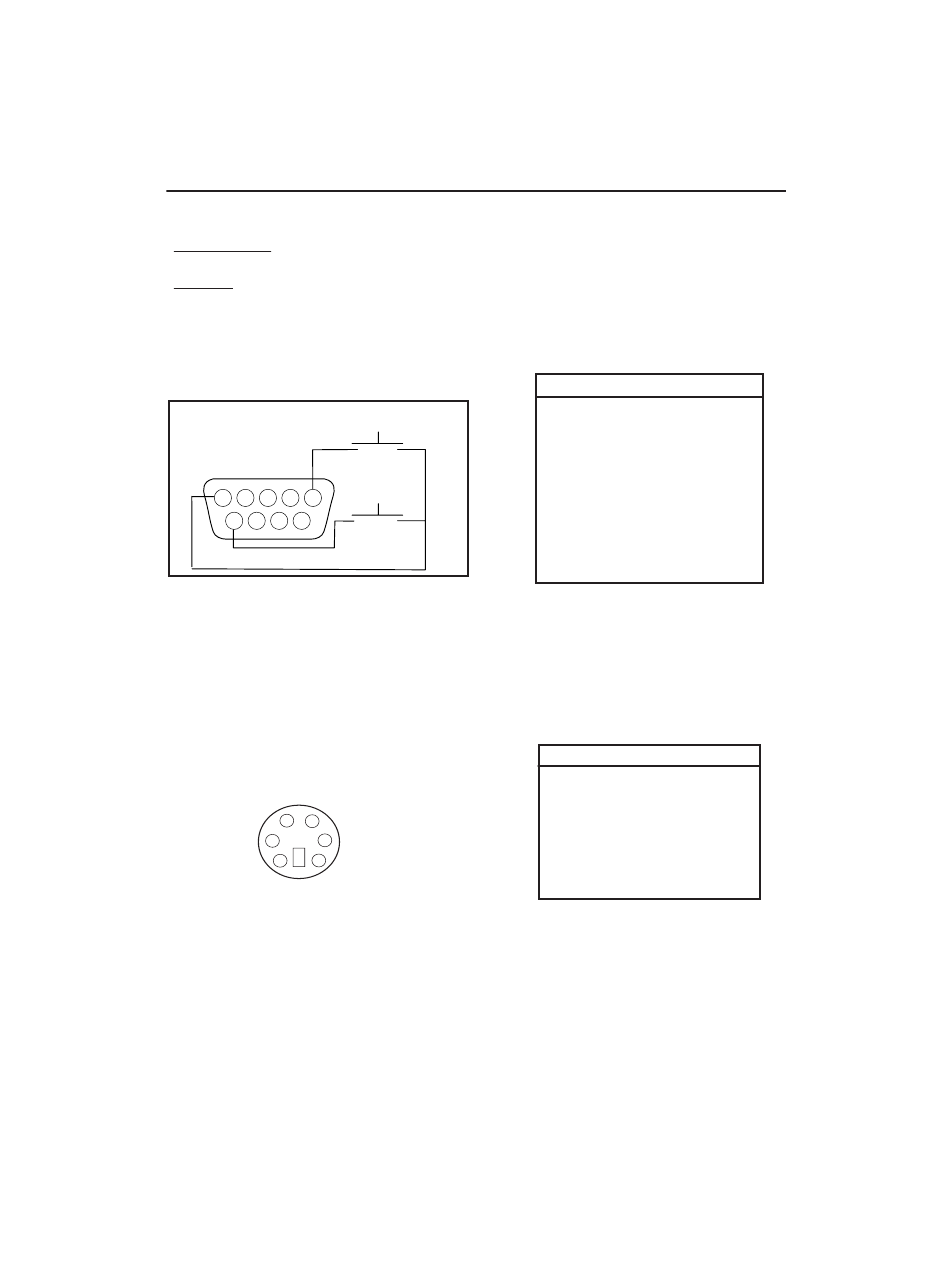

Interfaz RS232
Materiales
En la parte posterior de la balanza, el COM 1 de
conector "D" sub-miniatura hembra de 9 clavijas se
incluye para interfaz con otros dispositivos. Las
conexiones de las clavijas se muestran en la
ilustración a continuación.
4 2 1
5 3
9
8 7 6
Conector de COM 1
* Los interruptores externos de IMPRESIÓN y/o TARA
pueden instalarse como se muestra en el diagrama.
Deberán usarse interruptores de contacto
momentáneo. Para activar esta característica,
consulte con Ohaus Ayuda Técnica.
Hay un conector de 6 clavijas Mini DIN disponible
cuando se instala el RS232 opcional.
2
1
3 4
6
5
Conector de COM 2 MINI DIN
TARA*
IMPRIMIR*
Adventurer Pro
Conexiones de las Clavijas COM1
1 – Tara a distancia
2 – TxD
3 – RxD
4 – DSR
5 – Tierra
6 – DTR
7 – CTS
8 – RTS
9 – Impresión a distancia
Conexiones de Clavijas COM2
1 – TxD
2 – RxD
3 – Tierra
4 – Vout
5 – reservado para uso futuro
6 – No hay conexión
