Connexions - OHAUS Adventurer Pro AV53 Guide De L'utilisateur

FR-36

5.4.2 Connexions

Interface RS232
Matériel
À l'arrière de la balance se trouve le connecteur
D femelle sous-miniature à 9 broches, destiné
à l'interface avec les autres dispositifs.

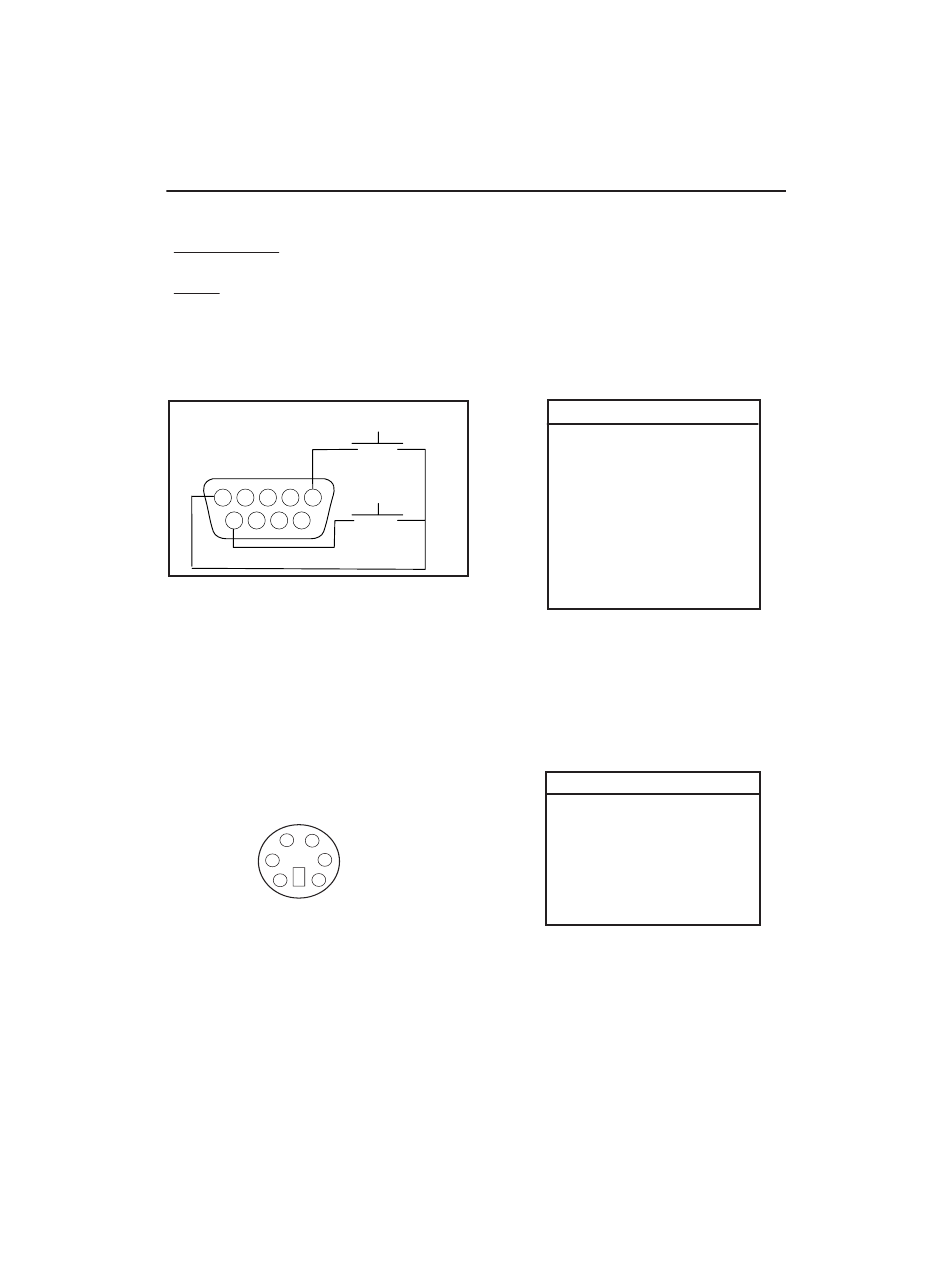

L'agencement des broches est illustré sur la figure
ci-dessous.
4 2 1
5 3
9 8 7
6
Connecteur COM 1
* Des commutateurs externes d'impression et/
ou de tare peuvent être installés tels qu'indiqués
sur le schéma. Des commutateurs à contact
momentané peuvent être utilisés. Pour activer
cette fonction, contactez le service clientèle Ohaus
Appui Technique.
Un connecteur mini DIN à 6 broches est disponible
lorsque l'interface optionnelle RS232 est installée.
2
1
3 4
5 6
Connecteur MINI DIN COM 2
TARE*
IMPRIMER*
Adventurer Pro
Agencement des broches COM1
1 – Tare à distance
2 – TxD
3 – RxD
4 – DSR
5 – Masse
6 – DTR
7 – CTS
8 – RTS
9 – Impression à distance
Agencement des broches COM2
1 – TxD
2 – RxD
3 – Masse
4 – Vout
5 – Réservé à un emploi futur
6 – Pas de connexion
