Split à conduite Split à conduite

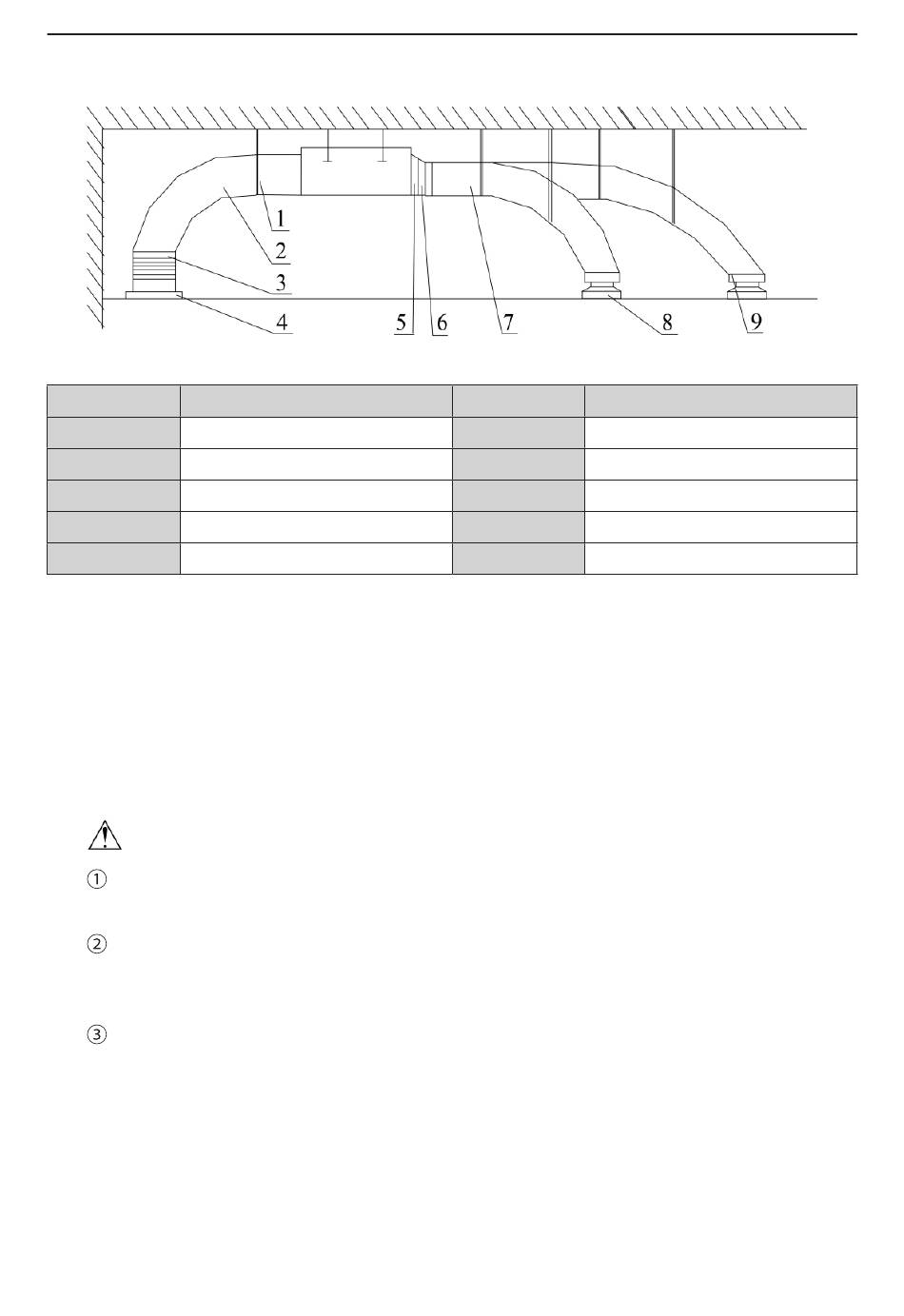

b. Installation de la conduite d'alimentation en air arrondie.
N°
1
2
3
4
5 Sortie d'alimentation en air
c. Étapes d'installation de la conduite d'alimentation en air arrondie.
1) Pré-installez la sortie de la conduite arrondie sur la conduite de transition, puis
fixez-la avec la vis auto-taraudeuse.
2) Placez la conduite de transition sur la sortie d'air de l'unité et fixez-la avec un rivet.
3) Branchez la sortie de la conduite puis serrez-la avec du ruban. Les autres détails
d'installation ne sont pas mentionnés ici.
ATTENTION !
. La longueur maximale de la conduite signifie la longueur maximale de la conduite
d'alimentation en air plus la longueur maximale de la conduite d'air de retour.
. Pour l'unité dotée de la fonction de chauffage électrique auxiliaire, si la conduite
arrondie doit être adoptée, la longueur droite de la conduite de transition ne doit pas être
inférieure à 200 mm.
. La conduite est rectangulaire ou arrondie, et branchée à l'entrée/sortie d'air de
l'unité intérieure. Parmi toutes les sorties d'alimentation en air, au moins une doit être
laissée ouverte. Comme pour la conduite arrondie, il faut une conduite de transition
dont la taille correspond à la sortie d'alimentation en air de l'unité. Une fois la conduite
de transition placée, vient le tour de la conduite arrondie, qu'il vaut mieux éloigner de
10 mètres du diffuseur correspondant. Les accessoires standard fournis par GREE sont
la conduite de transition de 200 mm de long et la sortie d'air arrondie de φ200 ; mais
vous pouvez également en acheter d'autres avec d'autres caractéristiques.
Nom
Fixation
Conduite d'air de retour
Conduite flexible
Volet d'air de retour
Fig. 8
N°
6
7
8
9
Tableau 3
9
Nom
Conduite de transition
Conduite d'alimentation en air
Diffuseur
Joint du diffuseur
