Split à conduite Split à conduite
1) Dénudez l'isolant à l'extrémité du câble sur environ 25 mm avec une pince à
dénuder.
2) Desserrez la vis du panneau du climatiseur.
3) Avec les pinces, donnez à l'extrémité du câble la forme d'un cercle adapté à la
taille de la vis.
4) Faites passer la vis dans le cercle du câble puis fixez-la sur le panneau.
b. Câblage du câble multifilaire.
1) Dénudez l'isolant à l'extrémité du câble sur environ 100mm avec une pince à
dénuder.
2) Desserrez la vis du panneau du climatiseur.
3) Fixez une borne de câblage correspondant à la taille de la vis à l'extrémité du
tuyau multifilaire avec les pinces à sertir.
4) Faites passer la vis dans la borne du câble multifilaire puis fixez-la sur le panneau.

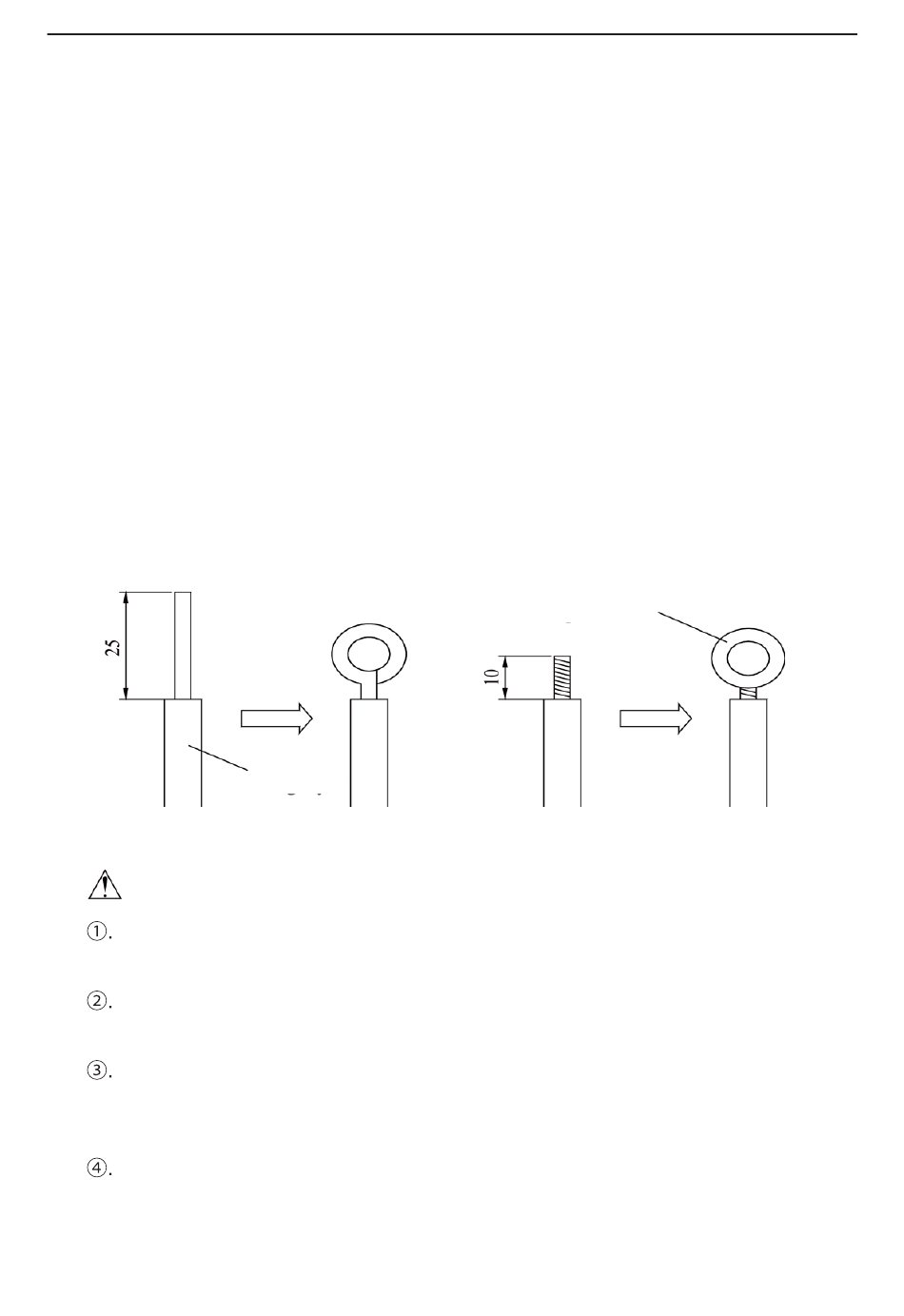

A. Câble unifilaire
Couche d'isolant
AVERTISSEMENT !
Si le câble d'alimentation ou la ligne de signal sont endommagés, ils doivent être
remplacés correctement.
Avant le câblage, vérifiez la tension indiquée sur la plaque signalétique, puis
procédez au câblage conformément au schéma correspondant.
Le câble d'alimentation correspondant doit être utilisé pour le climatiseur, et l'in-
terrupteur de protection contre les courants de fuite et le disjoncteur magnétothermique
doivent être installés dans des conditions de surcharge.
Le climatiseur doit être mis à la terre afin d'éviter le risque causé par une isola-
tion défectueuse.
B. Câble multifilaire
Borne de câblage
Fig. 20
