Aire acondicionado split de conductos Aire acondicionado split de conductos
1) Pele la capa aislante del extremo del cable alrededor de 25 mm, con un pelaca-
bles.
2) Afloje el tornillo del panel del conexiones de la unidad de aire acondicionado.
3) Con unos alicates, haga que el extremo del cable forme un círculo que coincida
con el tamaño del tornillo.
4) Deje que el tornillo pase a través del círculo del cable y, a continuación, fíjelo en
el panel de conexiones.
b. Cableado del cable de varios hilos.
1) Pele la capa aislante del extremo del cable alrededor de 100mm, con un pela-
cables.
2) Afloje el tornillo del panel del conexiones de la unidad de aire acondicionado.
3) Con unos alicates, aplique un borne de conexión que coincida con el tamaño del
tornillo al extremo del cable de varios hilos.
4) Deje que el tornillo pase a través del terminador del cable de varios hilos y, a
continuación, fíjelo en el panel de conexiones.
A. Cable unifilar
ADVERTENCIA
Si el cable de alimentación o la línea de señal están dañados, deben sustituirse
por el cable específico.
Antes de realizar el cableado, compruebe el voltaje marcado en la placa del fa-
bricante y, a continuación, lleve a cabo el cableado siguiendo el diagrama de cableado.
Debe utilizarse el cable de alimentación específico para la unidad de aire acon-
dicionado, y deben instalarse el interruptor diferencial y el interruptor magnetotérmico
para posibles condiciones de sobrecarga.
La unidad de aire acondicionado debe estar conectada a tierra para evitar el
riesgo causado por un posible fallo de aislamiento.

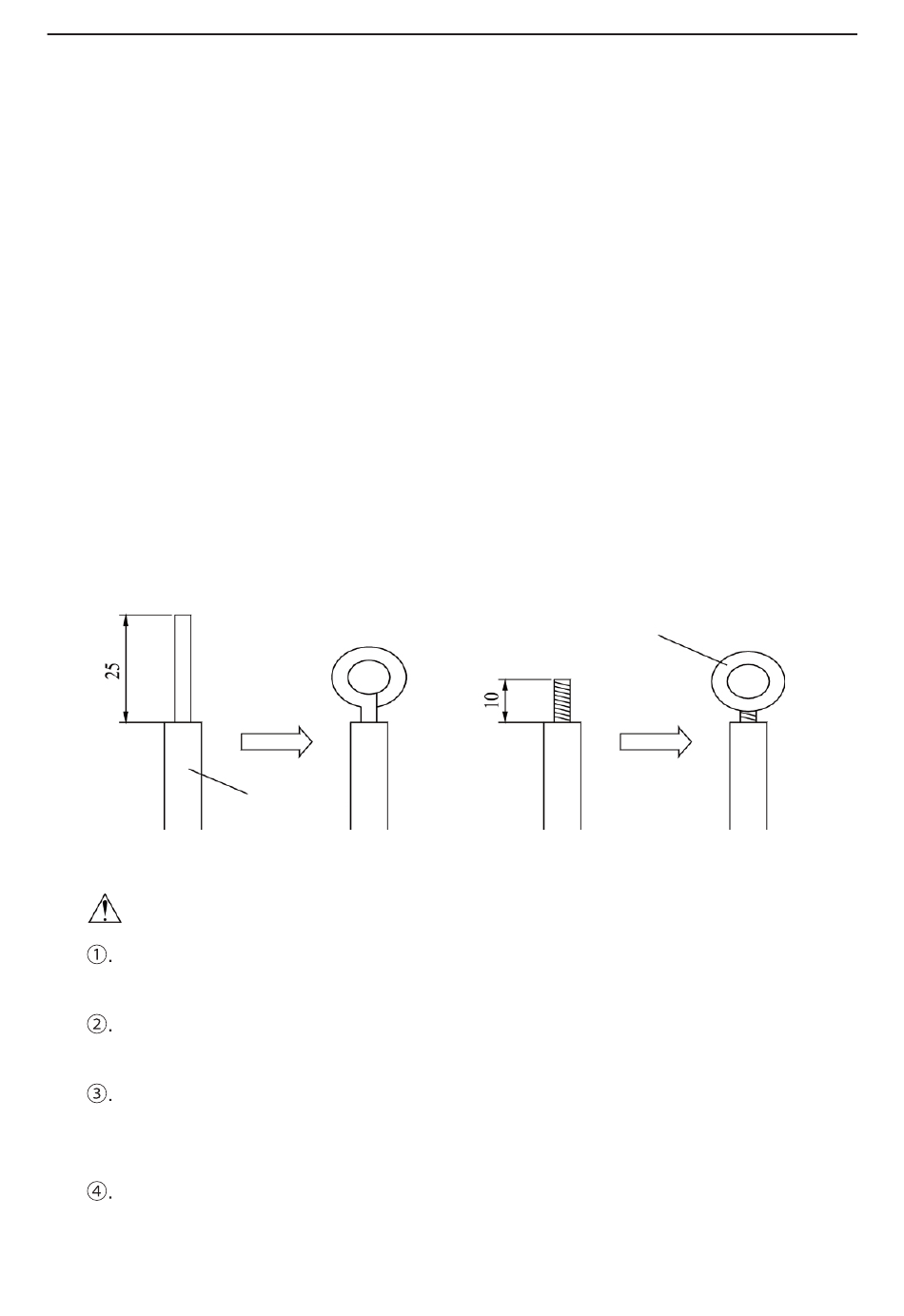

Capa de
aislamiento
Fig. 20
B. Cable de varios hilos
Borne de conexión
