b. Instalación del conducto de suministro de aire redondo.
Nº
1
2 Conducto de aire de retorno
3
4
5 Salida de suministro de aire
c. Pasos de instalación del conducto de suministro de aire redondo.
1) Preinstale la salida del conducto redondo en el conducto de transición y, a conti-
nuación, fíjelo con el tornillo autorroscante.
2) Coloque el conducto de transición para la salida de aire de la unidad y fíjelo con
un remache.
3) Conecte la salida del conducto y apriételo con cinta. En este documento no se
cubren otros detalles de instalación.
¡PRECAUCIÓN!
. La longitud máxima del conducto significa la longitud máxima del conducto de
suministro de aire más la longitud máxima del conducto de aire de retorno.
. Para la unidad con la función de calefacción eléctrica auxiliar, si debe adoptarse
el conducto redondo, la longitud recta del conducto de transición no puede ser inferior
a 200 mm.
. El conducto es redondo o rectangular y está conectado con la entrada/salida
de aire de la unidad interior. Entre todas las salidas de suministro de aire, al menos
una debe mantenerse abierta. En cuanto al conducto redondo, necesita un conducto
de transición cuyo tamaño debe coincidir con la salida del suministro de aire de la uni-
dad. Tras el montaje del conducto de transición, es el turno del conducto redondo: es
mejor mantenerlo a 10 metros de distancia del difusor correspondiente. Los accesorios
estándar suministrados por GREE son el conducto de transición de 200 mm de largo y
la salida de aire redonda de φ 200; sin embargo, pueden adquirirse complementos con
tras especificaciones.
Nombre
Punto de suspensión
Conducto de lona
Rejilla de aire de retorno

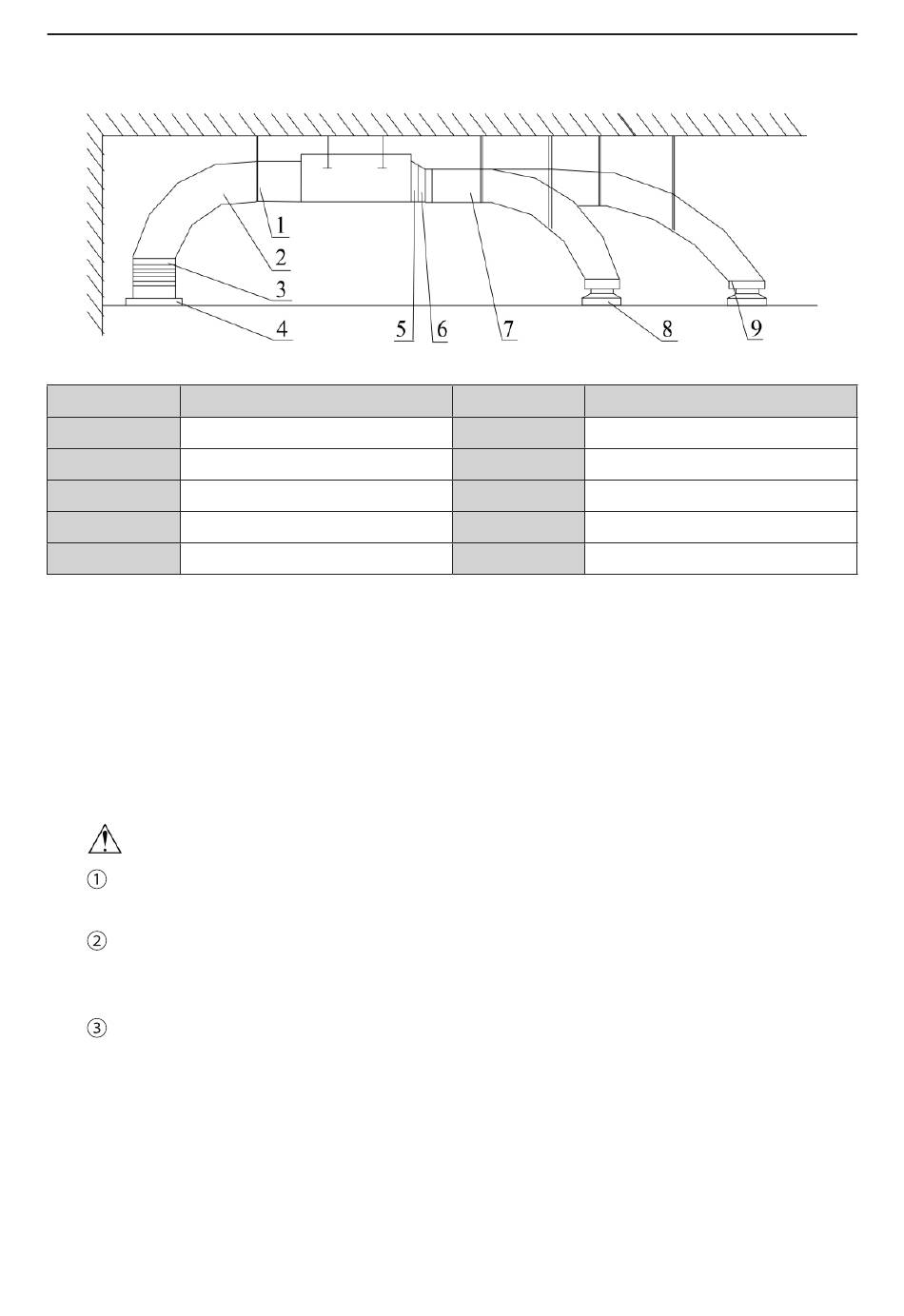

Fig. 8
Nº
6
7
8
9
Tabla 3
9
Nombre
Conducto de transición
Conducto de suministro de aire
Difusor
Junta del difusor
