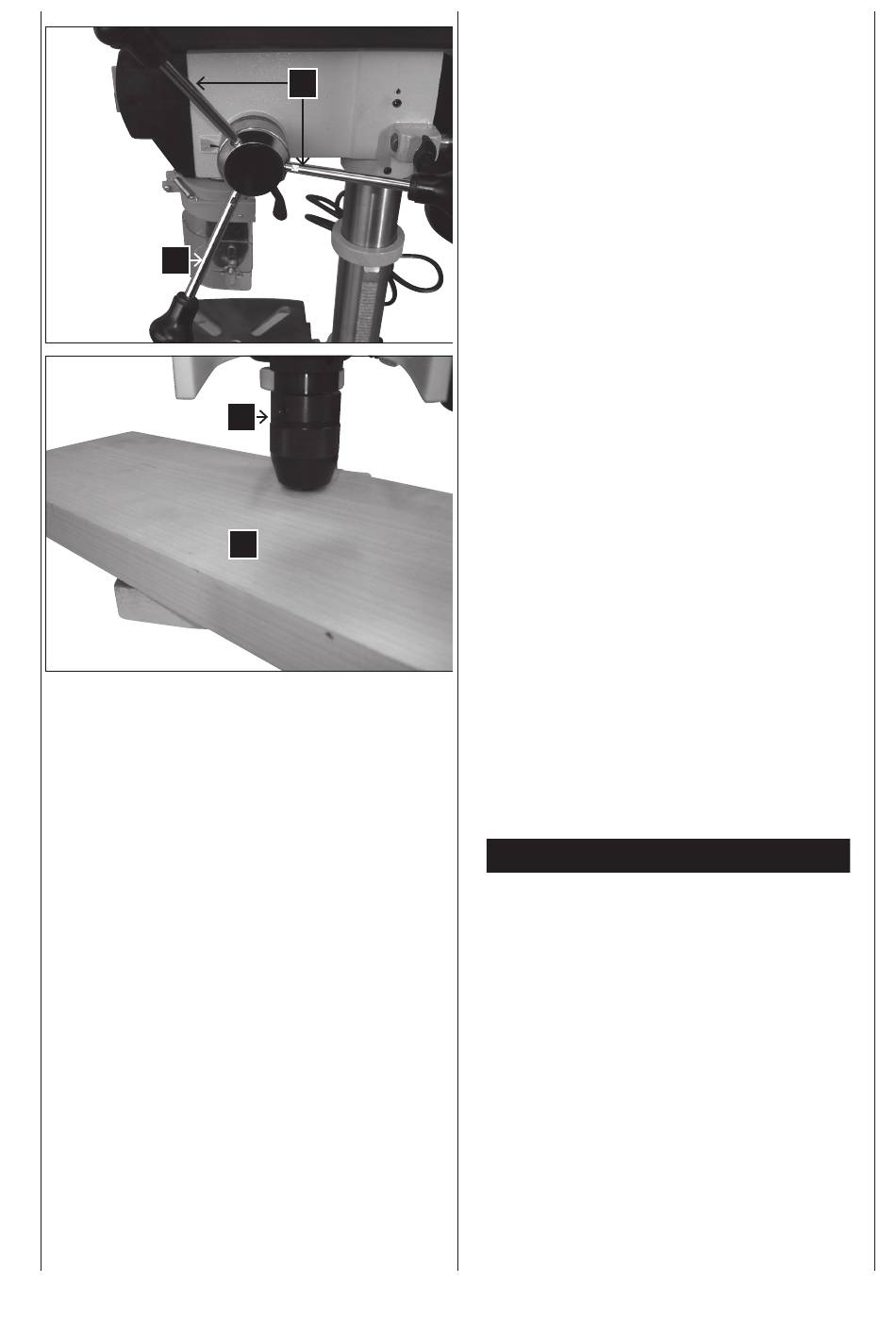

Montage der Griffe an der Kurbel des Vertikalantriebs, Fig. 6
Schrauben Sie die Griffe (A) fest in die Gewinde der
Spindelnabe.
Montage des Bohrfutters, Fig. 7
1 Reinigen Sie das konische Loch im Bohrfutter (A) und
den Spindelkonus mit einem sauberen Stück Stoff.
Stellen Sie sicher, dass keine Schmutzpartikel mehr
an der Oberfläche haften. Durch geringste Verschmut-
zung auf einer der Oberflächen wird der einwandfreie
Halt des Bohrfutters verhindert. Dadurch kann der
Bohrer evtl. schlagen. Wenn das konische Loch im
Bohrfutter extrem verschmutzt ist, verwenden Sie eine
Reinigungslösung auf einem sauberen Stück Stoff.
2 Schieben Sie das Bohrfutter so weit wie möglich auf
die Spindelnase.
3 Drehen Sie den äußeren Ring des Bohrfutters gegen
den Uhrzeigersinn (aus der Sicht von oben) und öffnen
Sie die Backen des Bohrfutters.
4 Legen Sie ein Stück Holz auf den Maschinentisch
und senken Sie die Spindel bis auf das Holzstück ab.
Drücken Sie fest, damit das Futter genau sitzt.
Montage der Ständerbohrmaschine auf der Werkbank.
Zu Ihrer eigenen Sicherheit wird jedoch dringend die Ver-
schraubung auf einer Werkbank oder ähnlichem empfoh-
len.
Einstellungen
Warnung:
Alle notwendigen Voreinstellungen für eine einwandfreie
Arbeit Ihrer Bohrmaschine sind werksseitig bereits vorge-
nommen worden. Bitte modifizieren Sie nichts.
Normale Abnutzung und Gebrauch des Werkzeugs kön-
nen nachträgliches Justieren notwendig machen.
Warnung:
Ziehen Sie immer den Stecker aus der Steckdose, bevor
Sie Einstellarbeiten durchführen.
