Toelichtingen bij de bekabeling

AANWIJZING!
De toelichtingen bij de bekabeling zijn bedoeld voor gevallen waarin de
kabels individueel geïnstalleerd moeten worden. Neem hiervoor contact
op met een vakgarage en overhandig de meegeleverde ISO-stekker en de
informatie in dit hoofdstuk aan de garage.
De volgende toelichtingen zijn niet nodig als u de radio wilt aansluiten op de ISO-stek-
kers van uw auto.
Er worden twee ISO-stekkers met kabels meegeleverd:
• Stekker met voedingskabels voor ISO-aansluitingenblok A
• Stekker met luidsprekerkabels voor ISO-aansluitingenblok B

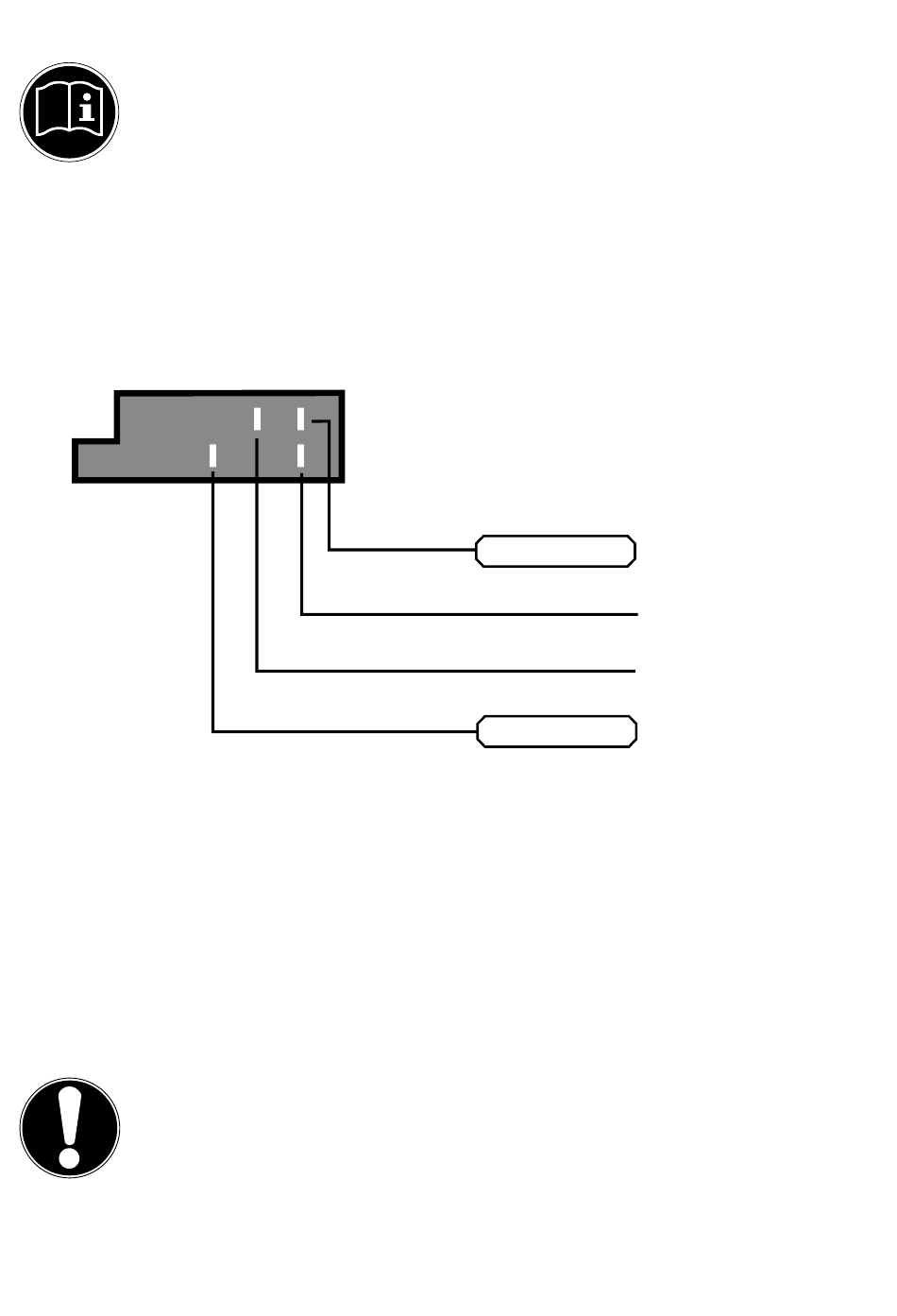

Overzicht ISO-stekker A: voeding

A
Geheugenback-up (geel)
De gele geheugenback-upkabel moet op een constante plus worden aangesloten. An-
ders werkt het zendergeheugen niet.
Antennerelaiskabel (blauw)
De blauwe kabel is bedoeld voor een relaisgestuurde antenne. Het relais zorgt ervoor
dat de antenne automatisch wordt uitgeschoven als de radio wordt ingeschakeld. Bij
uitschakelen wordt de antenne weer ingeschoven.
Deze relaiskabel kan ook worden gebruikt voor het aansturen van een externe verster-
ker. Zie voor details over de aansluiting de gebruikshandleiding van de versterker.
LET OP!
Sluit de blauwe kabel nooit direct aan op een verbruiker zoals een motoran-
tenne of versterker. Hierdoor kan de radio beschadigd raken!
144
5 7
4 8
Rood: contactslot (geschakelde plus)
Zwart: massa
Blauw: stroomuitgang antennes
Geel: geheugenback-up (permanente plus)
klem 15
12 V+
klem 31
Klemme 30
12 V+
