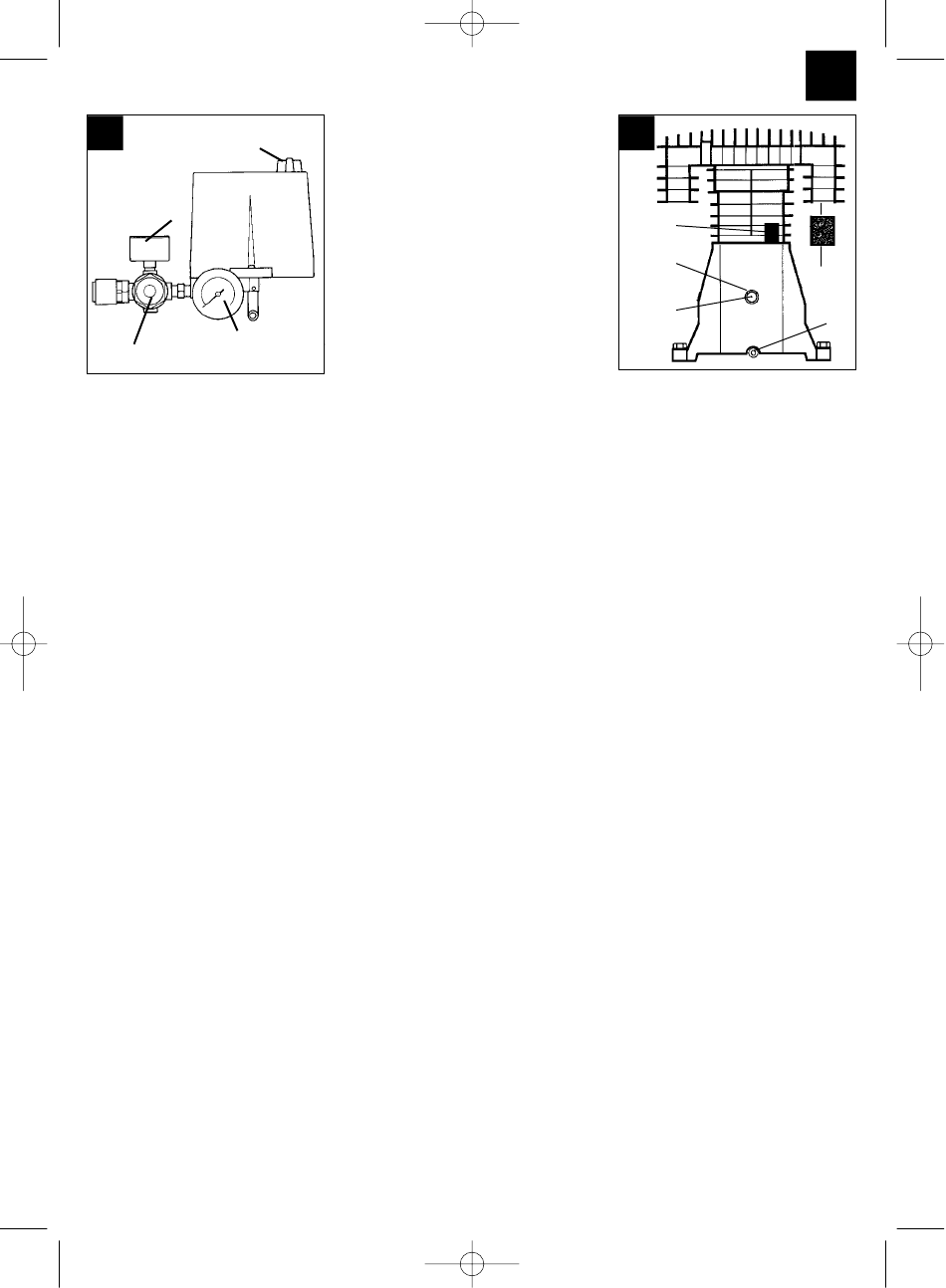

Erklärung der Druckluftarmatur
1 EIN/AUS-Schalter
2 Manometer (ablesen des
Kesseldrucks)
3 Manometer (eingestellter Druck
kann abgelesen werden)
4 Druckminderer
(Druckeinstellung)

Wartung und Pflege

G Kondenswasser:
Das Kondenswasser ist täglich
durch Öffnen des Entwässe-
rungsventils (Bodenseite des
Druckbehälters) abzulassen.
G Sicherheitsventil:
Das Sicherheitsventil ist auf
den höchstzulässigen Druck
des Druckbehälters eingestellt.
Es ist nicht zulässig, das
Sicherheitsventil zu verstellen
oder dessen Plombe zu
entfernen.
G Ölstand regelmäßig
kontrollieren:
Der Ölstand muß im Schauglas
zwischen dem roten Ölstands-
kontrollpunkt und dem oberen
Rand des Schauglases
sichtbar sein.
Ölwechsel: Empfohlenes Öl:
SAE 15W/40 oder gleich-
wertiges
Die Erstfüllung soll nach 100
Betriebsstunden gewechselt
31.10.2001 9:28 Uhr
werden. Danach ist alle 500
Betriebsstunden das Öl abzu-
1
lassen und neues Öl nachzu-
füllen.
G Ölwechsel:
Schalten Sie den Motor ab und
ziehen Sie den Netzstecker
aus der Steckdose. Nachdem
Sie den eventuell vorhandenen
Luftdruck abgelassen haben,
können Sie die Ölablaß-
schraube (Abb. 4 Pos. 2) an
der Verdichterpumpe heraus-
schrauben. Damit das Öl nicht
unkontrolliert herausläuft,
halten Sie eine kleine
Blechrinne darunter und fangen
Sie das Öl in einem Behälter
auf.
Fallls das Öl nicht vollständig
herausläuft empfehlen wir den
Kompressor ein wenig zu
neigen.
Das Altöl entsorgen Sie bei
einer entsprechenden
Annahmestelle für Altöl.
Ist das Öl herausgelaufen,
drehen Sie die Ölablaß-
schraube wieder ein.
Entfernen Sie mit einem
Schraubenzieher den Deckel
der Öleinfüllschraube füllen Sie
das neue Öl ein, bis der Öl-
stand im Schauglas den roten
Punkt erreicht hat.
Anschließend setzen Sie den
Deckel wieder auf die Öleinfüll-
schraube.
Seite 5
4
3
4
5
Erklärung Kompressorpumpe
1 Filter
2 Ölablaßschraube
3 Öleinfüllschraube
4 Schauglas
5 Ölstandskontrollpunkt
G Reinigung der Ansaugfilters
Der Ansaugfilter verhindert das
Einsaugen von Staub und
Schmutz. Es ist notwendig,
diesen Filter mindestens alle
300 Betriebsstunden zu
reinigen. Ein verstopfter
Ansaugfilter verhindert die
Leistung des Kompressors
erheblich.
Der Filter kann entsprechend
Bild 4 entnommen werden.
Filter mit Waschbenzin
auswaschen und wieder
einsetzen.
Achtung! Warten Sie bis der
Verdichter vollständig
abgekühlt ist!
Verbrennungsgefahr!
