DANGER DE DÉCHARGE ÉLECTRIQUE OU D'ÉLECTROCUTION. La pompe SuperFlo
AVERTISSEMENT
électricien dûment certifié ou autorisé ou un professionnel en réparation qualifié conformément au National Electrical Code et à tout code ou à
toute ordonnance pertinents de la région. Une installation incorrecte constitue un danger électrique qui pourrait causer la mort ou des blessures
graves pour les utilisateurs, les installateurs ou toute autre personne en cas de décharge électrique, ainsi que des dommages matériels.
Toujours éteindre le courant de la pompe au niveau du disjoncteur avant de l'entretenir. Le non-respect de cette consigne peut engendrer la mort
ou des blessures graves aux réparateurs, aux utilisateurs de la piscine ou à d'autres personnes par décharge électrique et/ou des dommages
matériels. Lire toutes les instructions d'entretien et de réparation avant de commencer à travailler sur la pompe.
Aperçu et installation du câblage électrique
L'alimentation électrique doit être coupée au cours
AVERTISSEMENT
de l'installation, de l'entretien ou des réparations
des composants électriques. Respecter tous les avertissements affichés sur
les équipements et la pompe en utilisation, ainsi que dans ces instructions
d'installation.
La pompe SuperMax VS à vitesse variable doit être câblée
selon les normes et les codes électriques locaux. Référez-
vous toujours au National Electrical Code. Cette pompe doit
être installée par un électricien agréé.
La pompe SuperMax VS accepte une alimentation
électrique monophasée de 99 à 253 V, de 50 ou de 60 Hz.
Les raccordements du bloc de jonction peuvent accepter
des fils massifs ou toronnés de calibre AWG 10 maximum.
Il y a également des connecteurs rapides de type Fast-on,
mais il convient cependant de vérifier les codes électriques
locaux pour la méthode de raccordement souhaitée. Les
raccordements doivent être effectués de façon permanente
à la borne de mise à la terre (voir l'Illustration 3) dans
le compartiment de câblage selon les codes électriques
locaux. Le régulateur du moteur règle automatiquement
la vitesse de la pompe lorsque celle-ci fonctionne en
basse tension afin de maintenir le courant sous la barre
des 13,2 A. Il n'est pas nécessaire de modifier le câblage
électrique pour faire fonctionner la pompe avec une
puissance nominale de 110 V, puisque les mêmes bornes
sont utilisées pour les câblages électriques de haute
tension.
La transmission fonctionnera sur des systèmes électriques
biphasés ligne-ligne-terre, ainsi que sur des systèmes
ligne-neutre-terre. Cette pompe doit être connectée en
permanence par un disjoncteur, comme indiqué dans le
code électrique local.
1. S'assurer que tous les interrupteurs sont éteints et que
tous les fusibles sont débranchés avant de raccorder
les fils au moteur. Après avoir débranché le courant
de la pompe, toujours attendre cinq (5) minutes avant
d'ouvrir la transmission ou d'en effectuer l'entretien.
2. Choisir un calibre de fil pour la pompe conformément au
National Electrical Code le plus récent et à tout code ou
à toute ordonnance pertinents de votre région. En cas
de doute, utiliser un fil de calibre (diamètre) plus élevé.
S'assurer que la tension du câblage est comprise dans
la plage de fonctionnement.
3. S'assurer que tous les raccords électriques sont
propres et serrés adéquatement.
4. Couper adéquatement l'extrémité des fils pour qu'ils
ne se touchent pas et ne se chevauchent pas sur le
panneau de branchement.
Guide d'installation et d'utilisation de la pompe SUPERMAX
5. Mettre à la terre le moteur de façon permanente à
l'aide de la vis de mise à la terre située à l'arrière de
la partie intérieure de l'interface du régulateur (voir
l'Illustration 3). Utiliser le calibre et le type de câble
appropriés selon le National Electrical Code le plus
récent. S'assurer que le fil de mise à la terre est
branché à la mise à la terre du réseau électrique.
6. Raccorder le moteur à toutes les parties métalliques de
la structure de la piscine et à tout matériel électrique,
conduit métallique ou tuyau métallique dans un rayon
de 5 pi (1,5 m) des parois internes de la piscine, du
spa ou du bassin chauffé selon le National Electrical
Code le plus récent. La norme UL exige l'emploi d'un
conducteur en cuivre massif d'un calibre d'au moins
8 AWG. Voir l'Illustration 3.
Remarque : Au Canada, un fil de liaison électrique en
cuivre massif d'un calibre d'au moins 6 AWG est exigé.
7. La pompe doit être raccordée de façon permanente à
un disjoncteur, à une minuterie bipolaire ou à un relais
bipolaire. Si du courant CA est fourni par un disjoncteur
de fuite à la terre, utiliser un disjoncteur précis libre de
toute autre charge électrique.
8. Raccorder la pompe de façon permanente à un
circuit. S'assurer qu'il n'y a aucune autre lumière ni
aucun appareil branchés sur le même circuit.

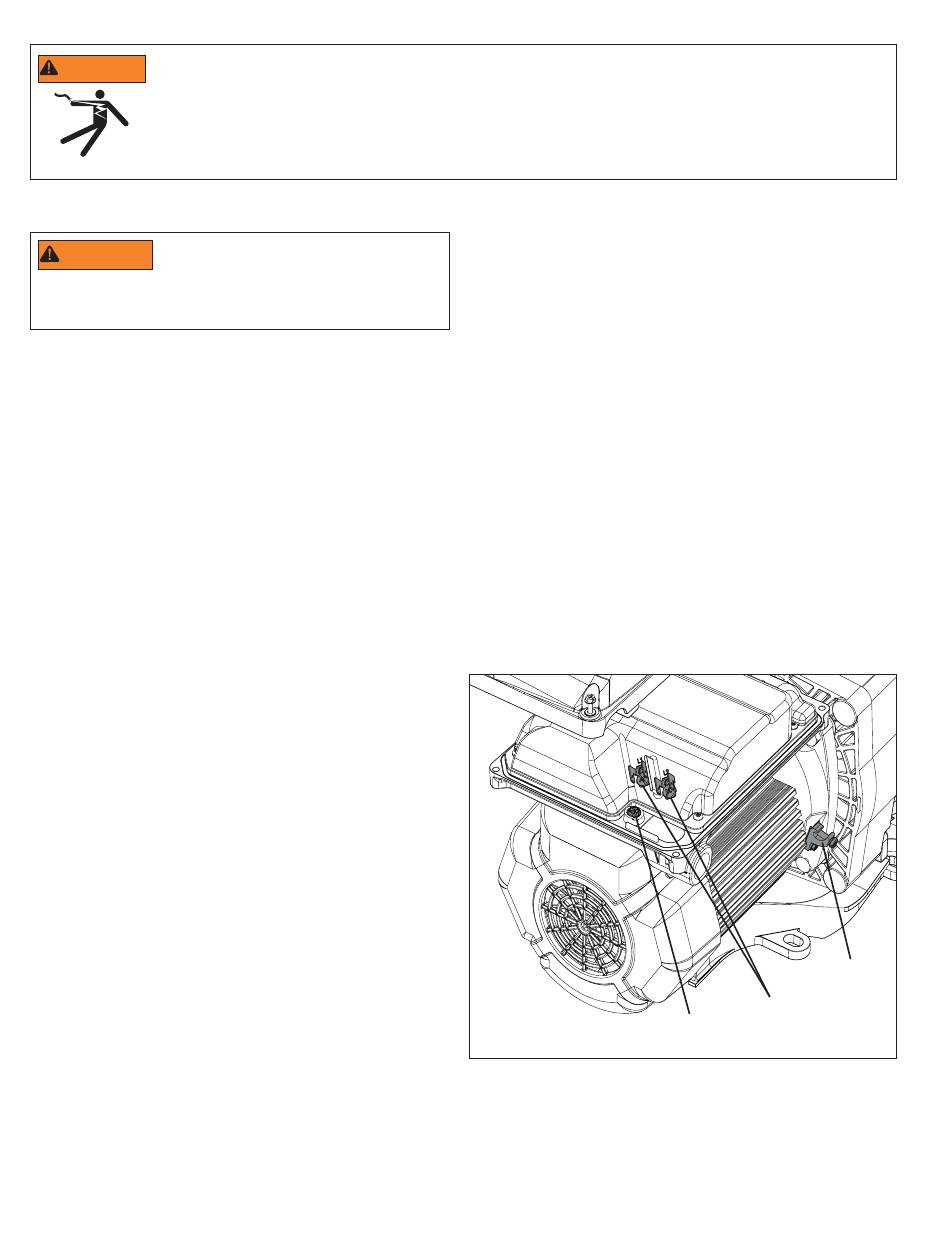

Figure 3
Le compartiment de câblage est équipé d'un port de
conduit à filetage ½ po NPT pour l'étanchéité aux
liquides.
L'oreille de fixation doit être utilisée pour relier le cadre
du moteur à la base de l'équipement.
VS à vitesse variable
®
VS à vitesse variable doit être installée par un
®
Connexions
Borne de
d'alimentation CA
terre
Oreille de
fixation
