Retrait et installation du mécanisme d'entraînement
Pour éviter les risques de décharge électrique dangereux ou fatal, coupez l'alimentation électrique du moteur avant de travailler
sur la pompe ou le moteur.
FRISQUE D'INCENDIE et de BRÛLURES - Le moteur de la pompe peut fonctionner à haute température. Pour réduire le risque
d'incendie, ne laissez pas s'accumuler des feuilles, débris ou corps étrangers autour du moteur de la pompe. Pour éviter les
brûlures en manipulant le moteur, éteignez le moteur et laissez-le refroidir pendant 20 minutes avant l'entretien. La pompe est équipée d'un commutateur
de coupure automatique interne pour protéger le moteur des dommages causés par la chaleur pendant le fonctionnement.
Pour éviter les risques liés à l'électricité, ne retirez pas les quatre vis de sécurité de l'ensemble moteur.
Pour retirer le système d'entraînement et le panneau de commande de l'ensemble moteur :
1. Assurez-vous que tous les disjoncteurs et les interrupteurs sont en position d'arrêt avant de retirer le panneau
de commande.
2. Débranchez le câble de communication RS-485 de la pompe.
3. Retirez les quatre (4) vis cruciformes des coins extérieurs le clavier.
4. Débranchez le clavier du système d'entraînement et mettez-le de côté en lieu sûr.
5. Retirez les trois (3) vis cruciformes situées à l'intérieur du système d'entraînement qui ancrent le système
d'entraînement au moteur.
6. Soulevez le mécanisme d'entraînement et retirez-le de l'adaptateur du moteur situé sur le dessus de
l'ensemble moteur.
Remarque : Veillez à ne pas retirer le joint entre le système d'entraînement et le moteur, car il est primordial
pour protéger le système d'entraînement et le moteur de l'humidité. Remplacez le joint s'il est fissuré. Ne
réassemblez pas avec un joint endommagé ou manquant.
Pour installer l'ensemble d'entraînement sur l'ensemble moteur :
Avant d'installer ce produit, lisez et suivez toutes les
notifications et instructions des pages i à ii.
1. Assurez-vous que tous les disjoncteurs et
interrupteurs sont en position d'arrêt avant d'installer
le système d'entraînement.
2. Veillez à ce que le joint entre le système
d'entraînement et le moteur soient en place. Il est
primordial pour protéger le système d'entraînement
et le moteur de l'humidité. Remplacez le joint s'il
est fissuré. Ne réassemblez pas avec un joint
endommagé ou manquant.
3. Vérifiez que les trois (3) capuchons orange du
moteur sont en position avant de placer le système
d'entraînement sur l'ensemble moteur.
4. Alignez l'ensemble d'entraînement avec l'adaptateur
du moteur et placez le système d'entraînement sur
l'ensemble moteur.
5. Fixez et serrez l'ensemble d'entraînement à l'aide
des trois (3) vis cruciformes.
6. Branchez le clavier dans le système d'entraînement.
7. Placez le clavier sur le système d'entraînement
selon l'orientation désirée et refixez les quatre (4) vis
dans les coins du système d'entraînement.
Remarque : Assurez-vous que le câble du clavier
n'est pas coincé entre le système d'entraînement et
le clavier lorsque vous le réinstallez.
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF

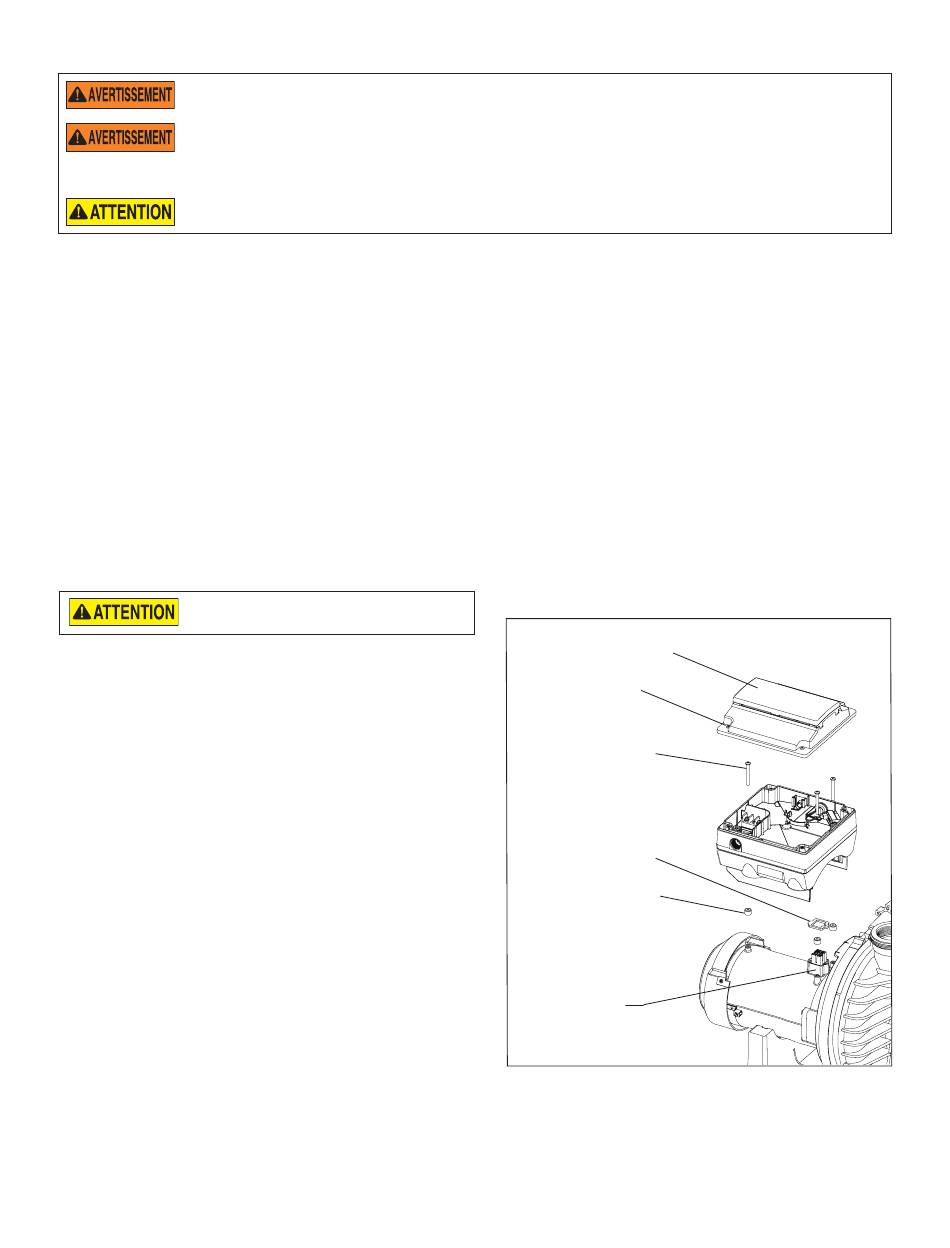

Assemblée du clavier
Vis du
clavier (4x)
Vis cruciformes pour
fixer le système
d'entraînement au
moteur (3x)
Joint
Capuchons
pour tiges de
moteur (3x)
Connecteur
du système
d'entraînement
Assemblage et retrait du système
d'entraînement
