INSTALLATION
Seul un professionnel en plomberie qualifié doit installer les pompes à vitesse et débit variable IntelliPro VSF. Reportez-vous à
« Avertissements et instructions de sécurité importants relatifs à la pompe » aux pages i et ii pour obtenir des renseignements
supplémentaires à propos de l'installation et de la sécurité.
Remarque : Les pompes IntelliPro VSF ne peuvent pas être branchées en série avec d'autres pompes.
Emplacement
Remarque : N'installez pas cette pompe dans un boîtier externe
ou sous la jupe d'un spa à moins que l'endroit ne soit marqué en
conséquence.
Remarque : Assurez-vous que la pompe est mécaniquement fixée
au panneau de commande.
Veillez à ce que l'emplacement de la pompe satisfasse
aux conditions suivantes :
1. Installez la pompe aussi près que possible de la piscine ou
du spa. Pour réduire les pertes par frottement et accroître
l'efficacité, utilisez une tuyauterie d'aspiration et de retour
courte et directe.
2. Installez la pompe à un minimum de 5 pi (1,5 m) de l'intérieur
de la paroi de la piscine ou du spa. Au Canada, l'installation
doit être à un minimum de 9,8 pi (3 m) de l'intérieur de la
paroi de la piscine.
3. Installez la pompe à un minimum de 3 pi (0,9 m) de la sortie
du chauffe-piscine.
4. N'installez pas la pompe à plus de 10 pi (3,1 m) au-dessus
du niveau de l'eau.
5. Installez la pompe dans un endroit bien aéré protégé de
l'humidité excessive (descentes de gouttière, gicleurs, etc.).
6. Laissez un dégagement d'au moins 3 po (7,6 cm) derrière la
pompe pour faciliter le retrait du moteur pour la maintenance
et les réparations. Voir Figure 1.
Tuyauterie
1. Pour une plomberie de piscine améliorée, il est recommandé
d'utiliser un tuyau de plus grande taille.
2. Le diamètre de la tuyauterie du côté aspiration de la pompe
doit être le même ou supérieur à celui du retour.
3. La tuyauterie du côté aspiration de la pompe doit être aussi
courte que possible.
4. Pour la plupart des installations que Pentair recommande
installer une vanne sur les deux l'aspiration de la pompe et
retournent les lignes afin que la pompe peut être isolée au cours
de l'entretien de routine. Cependant, nous recommandons aussi
qu'une vanne, un coude ou té installé dans le tuyau d'aspiration
doit être au moins à l'avant de la pompe cinq 5 fois le diamètre
de la conduite d'aspiration. Voir Figure 2.
Exemple : Un tuyau de 2,5 po nécessite 12,5 po (31,8 cm) à
l'avant de la bouche d'aspiration de la pompe. De cette façon,
l'amorçage de la pompe sera facilité et durera plus longtemps.
Remarque : N'installez pas de coude à 90° directement dans
l'entrée de la pompe ou la sortie.
Alimentation
•
Installez l'équipement en observant les directives du Code
national de l'électricité et de tous les codes et règlements en
vigueur.
•
Un moyen de déconnexion doit être incorporé dans le câblage
fixe conformément aux règles de câblage.
Guide d'utilisation et d'installation des pompes à vitesse et débit variable INTELLIPRO VSF

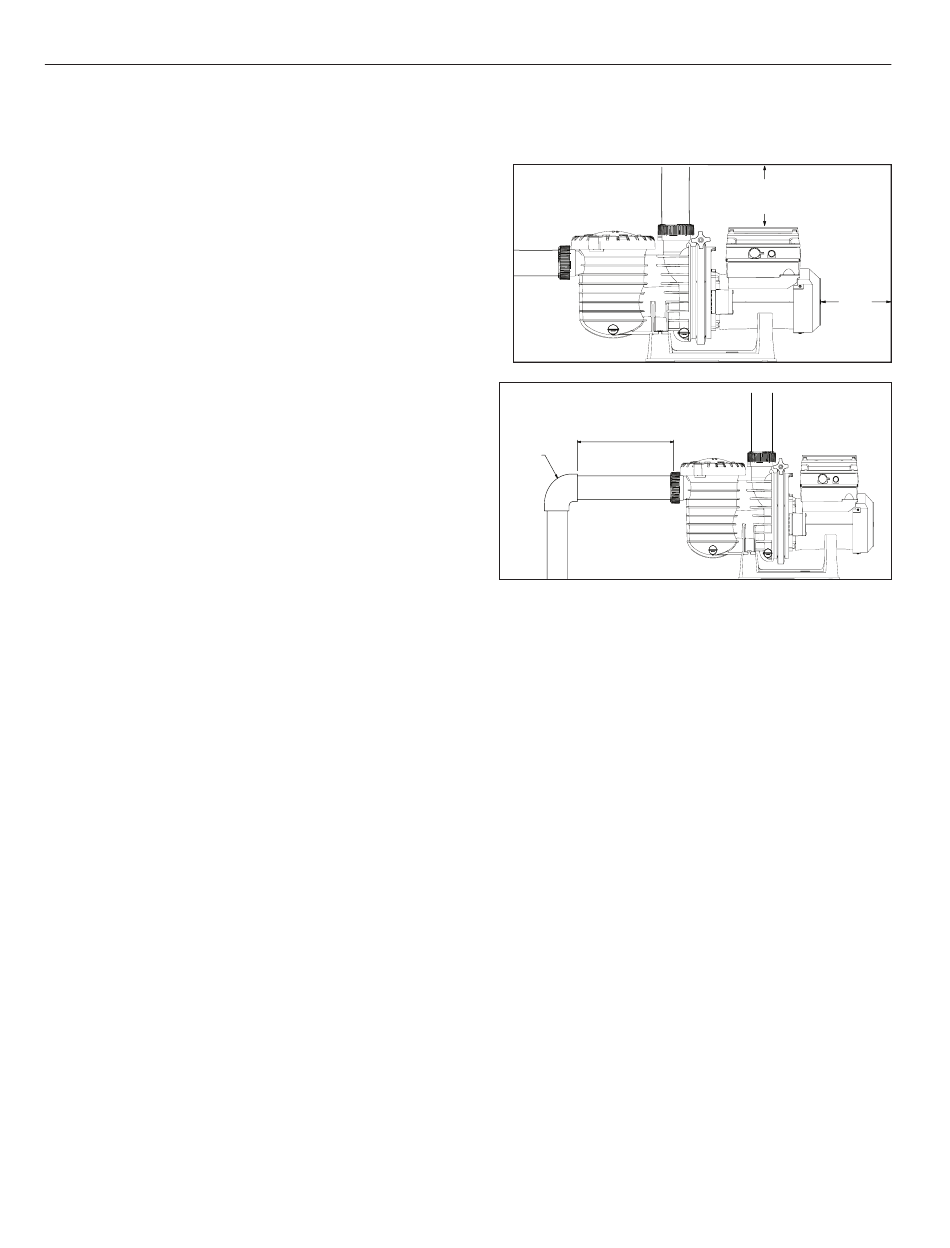

Figure 1
Figure 2
5 X LE DIAMÈTRE DU TUYAU
D'ASPIRATION
COUDE
Trousse de relocalisation du clavier
en option
Dans des cas particuliers, lorsque l'utilisateur ne
dispose pas d'un accès facile ou pratique à la pompe
à vitesse variable et débit IntelliPro VSF, il est possible
de se procurer une trousse de relocalisation du
clavier (nº de pièce : 356905Z) chez votre fournisseur
d'équipement de piscine. Cettre trousse permet à
l'utilisateur de retirer le clavier à partir du dessus
de l'entraînement et de monter le clavier dans un
emplacement fixe procurant un meilleur accès.
Pour obtenir des instructions d'installation, consultez les
Instructions d'installation de la trousse de relocalisation
du clavier, fournies avec la trousse.
Raccords et soupapes
1.
N'installez pas de coude à 90° directement dans
l'entrée de la pompe.
2.
Des vannes doivent être installés sur les tuyaux
d'aspiration et d'évacuation des systèmes à
aspiration immergés pour la maintenance.
Cependant, le vanne doit être situé à une
distance d'au moins cinq fois le diamètre du tuyau
d'aspiration, comme décrit dans cette section.
3.
Utilisez un clapet antiretour dans la conduite
d'évacuation lors de l'utilisation de cette pompe
pour toute situation où la hauteur de la plomberie
est importante en aval de la pompe.
4.
Assurez-vous d'installer des clapets antiretour
lorsque la plomberie est parallèle à une autre
pompe. Cela permet d'éviter une rotation inversée
de la roue et du moteur.
6 PO
(15,2 CM)
MINIMUM
3 PO
(7.6 CM)
MINIMUM
